Ampli sencillo todo a valvulas sin trafo de salida (OTL)

fmk
#145 por fmk el 18/04/2018

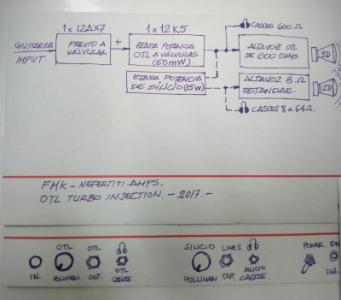

Este es un esquema de flujo ( fluzo :-) ) de este ampli OTL a 12 v y con un empuje de una segunda etapa de silicio de unos 10-15w.

Ambas etápas ,

- La etapa de potencia OTL de menos de 0,5 w ( 60 mw) por un lado sola a un cono de 600 ohmios

- Y la etapa OTL+ la de silicio , por otro lado a cono de 8 ohmios
Coexisten mezclándose o reforzando esta última cuando sea necesario.

Es con lo que estoy en este momento en faena y en mente, ya probado en protototipo y montando uno en condiciones para disfrutarlo.
Saludos.
Archivos adjuntos ( para descargar)
Subir
1
fmk
#146 por fmk el 18/04/2018

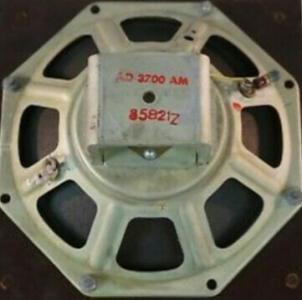

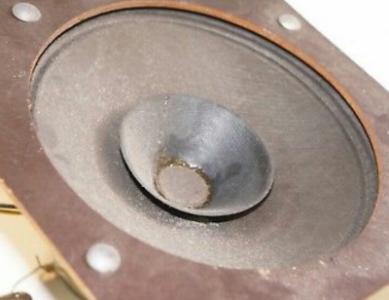

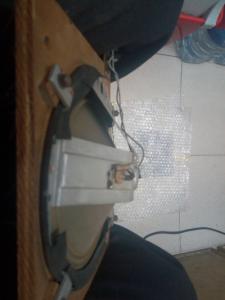

Aquí os muestro otros 2 conos que he conseguido, de 6" tan solo pero muy buen rendimiento, para que conozcáis mejor los modelos y referencias,

Estos los he conseguido aquí mismo, en la España profunda.
Para que veáis que no es tan complejo el hacerse al menos con uno de estos de 6" a buenos precios.

De 6" se fabricaron muchos, y aún se encuentran algunos.

De mayor tamaño ( 8", 10" y 12" ) hay también, pero a precios por ahora como los buenos conos de guitarra actuales, en el rango de 100 a 200€ es lo mas habitual por unidad.

Yo no he tenido mucha necesidad de tamaños superiores a 6" ya que valen tanto para los OTL de baja a 12v como para los de alta de 5 watios de potencia.

Aunque entiendo que es posible que rindan algo más en volumen.
Archivos adjuntos ( para descargar)
Subir
1
LCA Guitars (luisito)
#147 por LCA Guitars (luisito) el 18/04/2018
Expectante de probar esos bichos... :)
Subir
1
fmk
#148 por fmk el 18/04/2018

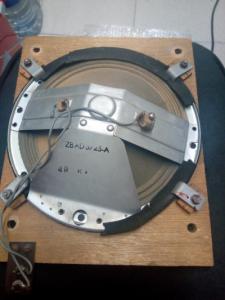

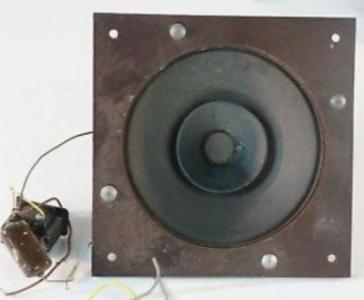

Este conservaba un mini trafo de relación tipo 1:2,5 o 1:3 como los que añadía philips, de hecho este modelo es un philips de 600 ohms.

También se solía poner una resistencia de entre positivo y chasis del cono de 1mega u otros valores, estos dos conos vienen con esas resistencias.
Archivos adjuntos ( para descargar)
Subir
1
fmk
#149 por fmk el 12/06/2018
Bueno pues con la última de las pretensiones que me marqué en cuanto a exprimir lo humanamente posible la potencia
del sencillo circuito Otl que vengo desarrollando para bajo voltaje con12v, que era la de dotarlo del mayor volumen aparente y real posible,
.....y que esta semana he conseguido ....queda terminado el objetivo inicial y sobre la mesa una amplia serie de amplis Otl de bajo voltaje y moderada potencia por un lado, y por el otro varios de alta tensión y válvulas más estándar, con mas potencia y headroom.

El pequeño de 12v daba en todas sus versiones una potencia de 60 a 65mw, que es lo que marcan los datasheets para ese tubo y el uso más habitual y recomendado.( En datasheets de silvania pone 35mw pero en la práctica da algo más).

Bien pues el handicat es ir un poco más allá y llegar de los 65mw ( que supone ya un volumen suficiente, aunque no excesivo para tocar en el sofá de casa) hasta un volumen aparente de unos 100 o 125mw, atacando con un previo de alta ganancia como antes, ya sea en el propio previo o con pedal externo de guitarra.

Que como es o sería esto posible si la susodicha válvula da y solo da 60mw en uso recomendado en clase A?,
Con más válvulas en serie noes práctico , en paralelo tampoco, a no ser que queramos poner un gran numero de ellas y complicar la fuente/es...

....¿ el que nos queda entonces?, Pues dilucidar un uso menos común de está válvula e irnos de los 12v de tensión de circuito +B, a la máxima alimentación recomendada por el fabricante que es: "tachannnn" los 30v de la válvula 12K5.


Con ese compromiso ya tenemos un volumen guapo,
Para no complicar la fuente con dos voltajes distintos se hace un doblador de voltaje o se utiliza un boster-up ( menos de un euro), para aproximarnos de los 24v a los 30, y ya con un simple alimentador de pared aislado, simplificamos de nuevo.

Es algo ya probado y funcional para este circuito tan simple

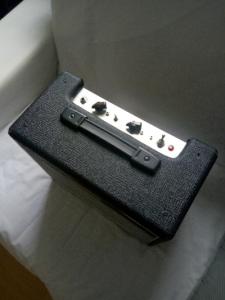

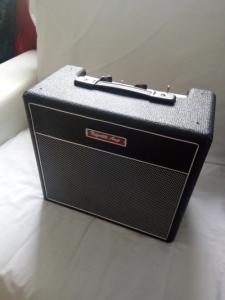

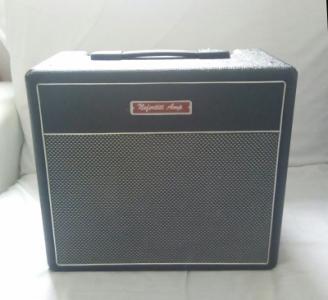

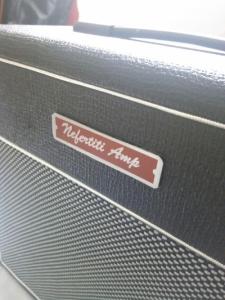

Como de costumbre y además de los prototipos suelo utilizarlo en la práctica con amplis reales con los que toco, estas son las fotos de este que nos ocupa en formato champ !!!. No olvideis utilizarlo con un pedal de alta ganancia previo para conseguir el máximo volumen incluso en tono limpio.

Salud2
Archivos adjuntos ( para descargar)
Subir
1
LCA Guitars (luisito)
#150 por LCA Guitars (luisito) el 12/06/2018
Este último me gusta mucho, y es muy muy ligero, con más volumen.

me gusta
Subir
fmk
#151 por fmk el 12/06/2018
Te lo vas a tener que llevar un tiempo para que lo pruebes/disfrutes.

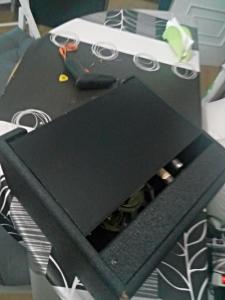

Solo pesa 4kg. Y porque el mueble lo veo robustito, incluidos los dos altavoces....si dos conos uno de 6" de 800 ohmios para el otl del primer canal y otro de baja a 4ohms para el ampli de silicio/transistor de 15w del 2º canal.

Ambos canales son usables por separado o conjuntamente

Tiene 2 salidas de cascos una en altaZ y otra en baja Z o normal.

Por eso se llama modelo ". Peta-Z ,
porque la Z lo peta jajajajaja.
Subir
Sergio
#152 por Sergio el 12/06/2018
Que bueno seguir leyendo progresos con tus OTL, ya te iba a preguntar qué tal ibas.
Subir
LCA Guitars (luisito)
#153 por LCA Guitars (luisito) el 12/06/2018
Pues eso de probarlo sin problema.
Ese se lleva como si nada con 4 kg.
Subir
Sergio
#154 por Sergio el 12/06/2018
4kg, que maravilla
Subir
fmk
#155 por fmk el 12/06/2018
Exacto, eso dice la báscula, la sensación es incluso menor..
Subir
NiLace
#156 por NiLace el 13/06/2018
Madre mía, qué maravilla de hilo.

Qué pena que no entienda no torta, pero me apunto a ésto inmediatamente.

Maravilloso trabajo.
Subir
1
