Vamos hacer un ampli de valvulas guitarra sin saber electronica y barato

El pequeñajo se nos hace grande, jejejej

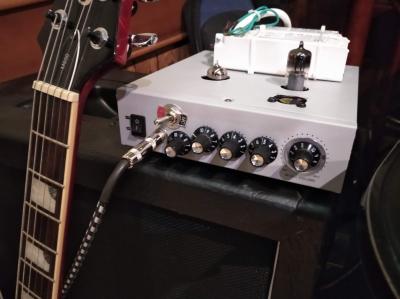

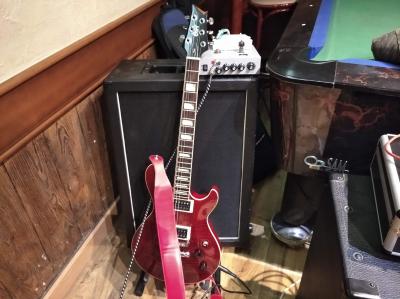

Primer bolo con mi miniamp, con el que me he ahorrado los 30kg del mesaboogie, y ha sido un éxito. Suena de miedo. lo he puesto al 3,5 de vol en canal limpio, pedalera de por medio con tono plexi, gain a tope, y suena atronador con la 2x12.
Además tras ponerle los ventiladores e 3cm, a pesar de que da la sensación de que apenas mueven aire lo cierto es que ahora tocas la chapa tras 2 horas de concierto y no está caliente. (si arrimo los dedos a los trafos de entrada ya es otra historia, jejejeje).
Así que a seguir dando caña. Este ampli merece mucho mucho la pena!
Un saludazo

Buenas.

Empiezan las pruebas y los problemas.

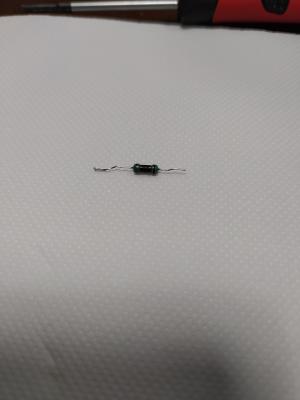

Primero. Empiezo a dar tensión y entrada de Jack de la guitarra y no hace nada. Bueno, algún zummmm solo con unas cuerdas y otras no. Sospechoso. Y de repente, la resistencia 20, la de 2k2, literalmente ha empezado a echar humo. Se ha Torrado. La he desoldado y me sigue dando 2200 k. Pero está torrada.

Agradezco opiniones.

Betelgeuse escribió:

la resistencia 20, la de 2k2, literalmente ha empezado a echar humo

esa es la resistencia del filtro de la fuente, si se achicharra es por que hay un cortocircuto por ahi, algo no esta bien.

#303

Me da 12 v, en la entrada a filamentos y 200 v, aprox. En la entrada de alta.

Tendré que repasar todo. Haber donde está ese corto.

¿Estás enchufando a una bombilla de seguridad (o como se llame eso)? Te va a salvar el culo y te tal vez te ahorre estos componentes vuelta y vuelta ;-)
Tony tiene en youtube como montarlo

Ya va.

He cambiado la 2k2. Y ya pita.

Pero ruido. Para regalar. En el limpio, algo menos. Pero el otro....... Tela de ruido. Y con mucho eco.

Hasta se retroalimenta y entra en bucle.

#305

No la he usado. He ido a pecho descubierto. No tengo perdón.

#307 Eso me pasaba a mi, hasta que hice lo que nombra Little0: cambiar C3 a 10nf y R19 a 1M

#309

Pues, al ataque. Ya os cuento la mejora.

Mil gracias

Buenos días.

Ya está terminado el ampli.

Suena bien, muy bien. Hasta he estado probando las diferencia entre el que tengo de transistores y este. Y si mi mujer dice que le gusta más el de válvulas, es Ley. Ella es la sufridora de mis estridencias sonoras. Jejejejejejeje.

Al final le hice los cambios comentados, de C3 y R 19. Si te acercas a el se escucha el uhmmmmmmmmm. Pero casi no se trasmite al altavoz.

También hay dos cuestiones que he de comentar:

1. El pote de la ganancia ha de estar muy bajo. Cero, no, pero muy bajo. Ya que distorsiona mucho.
2. El botón interruptor del "Sucio". Lo mismo que la ganancia. Es demasiada distorsión.

Esto puede ser por el altavoz. De 6" y malujo. Quizás con otro de mayor tamaño y mejor calidad......................

Sin tener en cuenta los detalles anteriores. Todo perfecto. Y me ha ilusionado mucho hacerlo y ver los resultados.

Miles de gracias, fundamentalmente a Tony. Y al resto de los componentes del hilo.

Sobre todo. Agradecer el sentirme arropado. Y todo sin saber casi nada, ni de música, ni de electrónica. Que, en otros hilos, supone directamente el destierro, cuando hacer consultas muy básicas.

Gracias a todos.

#311 ole ole¡ Ha disfrutarlo. Un 6" no es muy adecuado a este ampli, pide 12 pulgadas y de tipo cálido, nada de Jensen.
Respecto a la distorsión no es muy difícil donarla a tu gusto y que se quede en un crunch maleducado y barriobajero jeje
