Vamos hacer un ampli de valvulas guitarra sin saber electronica y barato

Cuando tenga un rato te paso un dibujo.

OFERTAS Ver todas

-9%

Harley Benton TE-20HH SBK w/Bag Bundle

125 €

Ver oferta
-61%

DR LH-9 TITE-FIT 9-46

3,94 €

Ver oferta
-47%

Hughes&Kettner Spirit of Vintage

47 €

Ver oferta

Buenas, os dejo un video que hice sobre los errores que podemos cometer al hacer este montaje:

https://www.guitarristas.info/foros/problemas-tipicos-hora-construir-ampli-guitarra/337831#post2934543

Pues yo no tengo ni la más mínima idea de electrónica pero viendo el montaje del ampli….me parece sencillo. Lo que me pregunto es que si es tan sencillo…..¿por qué son tan caros los amplis a valvulas? ¿Con conocimientos nos podríamos fabricar un pepino por el 25% de su precio? ¿O ya hablamos de palabras mayores?

2 respuestas directas

nachoworld escribió:
¿Con conocimientos nos podríamos fabricar un pepino por el 25% de su precio? ¿O ya hablamos de palabras mayores?

Este montaje, para hacerte tu ampli y aprender, pues se proporciona informacion para entender como funciona un ampli de estos de forma sencilla, sin tener que entrar en formulas ni historias de matematicas, y por poco dinero te has fabricado tu propio amplificador, hay que tener por lo menos algo de conocimiento sobre soldadura, no poner diodos delreves ni condensadores, medir voltaje con el tester AC y DC y las resistencias y poco mas, lo bueno es que es facil de hacer y se aprende, y luego, pues tienes tu ampli montado por ti y por muy poco.

#327 Compañero, yo me hice este ampli y con lo que aprendí me hice después el JCM. No tenía ni papa de electrónica. De hecho era la primera vez que soldaba una resistencia o la primera que hacía algo con una PCB.
Y el resultado es impresionante. Suena de muerte. Ya he hecho varios bolos con él y el resultado es bestial.
¿Por qué son caros los amplis a válvulas? Porque los transformadores cuestan casi más que el resto del ampli y cada uno lleva dos.
Pero lo bueno de este ampli es que Tony nos ha descubierto que con trafos de alojemos se puede hacer y el resultado es genial.
Por supuesto si te haces el mueble, compras tolex...la cosa se encarece.
Pero si te lo montas de barato...genial y sobre todo aprendes un montón.
A ver si te animas.

"MusiCoder" escribió:
#327 Compañero, yo me hice este ampli y con lo que aprendí me hice después el JCM. No tenía ni papa de electrónica. De hecho era la primera vez que soldaba una resistencia o la primera que hacía algo con una PCB.
Y el resultado es impresionante. Suena de muerte. Ya he hecho varios bolos con él y el resultado es bestial.
¿Por qué son caros los amplis a válvulas? Porque los transformadores cuestan casi más que el resto del ampli y cada uno lleva dos.
Pero lo bueno de este ampli es que Tony nos ha descubierto que con trafos de alojemos se puede hacer y el resultado es genial.
Por supuesto si te haces el mueble, compras tolex...la cosa se encarece.
Pero si te lo montas de barato...genial y sobre todo aprendes un montón.
A ver si te animas.

Oleee,

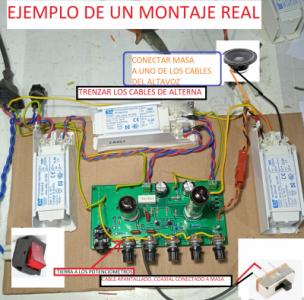

Os comparto una foto del montaje que se ha hecho Emilio, un colega, detalle que no se debe perder de vista, masa a las carcasas de los potenciometros para evitar ruidos, esto una vez tenemos el amplificador en un gabinete, al hacer contacto con el chasis metalico no es necesario, pero asi tal y como se ve, si no se referencian todas las carcasas de los potenciometros a tierra, pueden aparecer ruidos tipicos de silvidos o motorboading,
una vez se mete en un chasis y los potenciometros hacen contacto con la masa del circuito esto no pasa, pero si no se tiene pensado meter en ningun chasis y dejarlo asi al aire tal cual, esto es muy aconsejable.

Archivos adjuntos ( para descargar)

Buenos días, quiero cambiar el transformador de salida, he estado buscando en internet. El que pongo en el enlace de AliExpress es válido para este montaje,no?
Saludos y gracias.

https://es.aliexpress.com/i/1005002790327690.html

Hola colega, ese trafo es perfecto para este montaje, tiene salidas para 4 y 8 ohm.
Es un 5k de 5w para válvulas EL84 va genial. :brindis:

Gracias Tony :-)

Saludos

Y lo mas importante, es single ended, yo lo he usado mucho en este tipo de amplificadores y funciona genial, incluso lo he usado para reemplazo de algunos amplis clase A tipo fender champ y similares, cualquier amplificador que la etapa de potencia sea una sola EL84.

Tambien se pueden acoplar a valvulas de potencia similares en amplificadores tipicos clase A sin mucho problema, como los pentodos triodo pcl86 y otras.

Acabo de construir un ampli para un colega q está aprendiendo y quiere estudiarlo:
