#1 por eon_tool el 28/06/2014
Hola a todos! He decidido que ya va siendo hora de compartir con todos un proyecto que ya tengo algo avanzado y que me hace mucha ilusión.

Estoy construyendo una réplica de la Les Paul Custom Silverburst de Adam Jones, guitarrista de Tool (mi banda favorita de todos los tiempos). El menda tiene una LP de la época Norlin, de finales de los 70.

A mucha gente no le gustan las Nolin pero a mi me flipan con esas gigantescas palas, mástiles de 3 piezas de arce con voluta atrás y otras cosas raras típicas de aquél entonces.
Subir
eon_tool
#2 por eon_tool el 28/06/2014

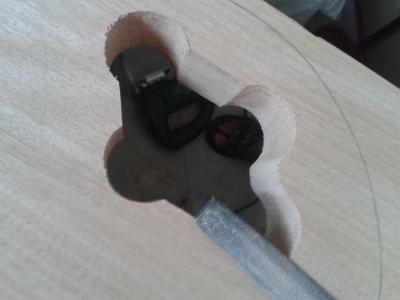

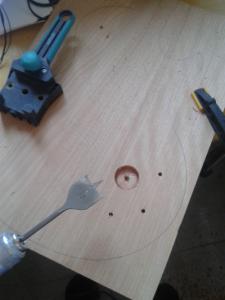

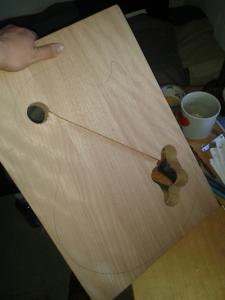

Bueno, aquí tenemos el bloque de caoba del cuerpo que rápidamente perforé y fresé las cavidades. Estaba eufórico ya que llevo con este proyecto en mente mas de 5 años.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
javinatas
#3 por javinatas el 28/06/2014
Cojonuda eleccion!!!!

Yo tengo una silverburst y es preciosa a más no poder. (la llevo en mi foto de avatar).

Suerte!!!!!!!!!
Subir
1
eon_tool
#4 por eon_tool el 28/06/2014

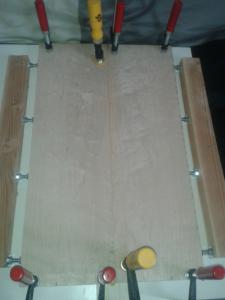

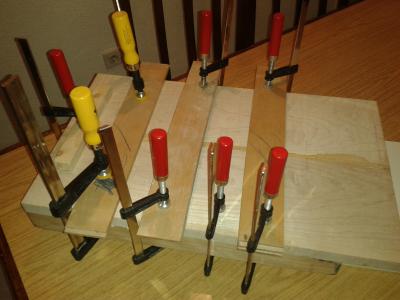

Ya que no tenía gatos grandes hice una prensa improvisada para encolar las dos piezas de la tapa de arce. La tapa de arce la compre en Madinter, donde me la cortaron en 2 y rectificaron el canto, son muy majos y el trato al cliente es inmejorable.
Archivos adjuntos:
BBCode:
Subir
eon_tool
#5 por eon_tool el 28/06/2014
#3
Genial! Ya empiezan a emerger los amantes de las Silverburst jeje. De que año es la tuya javinatas?
Subir
eon_tool
#6 por eon_tool el 28/06/2014

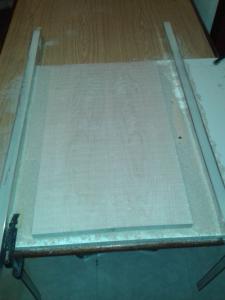

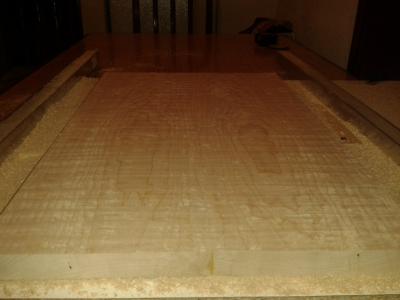

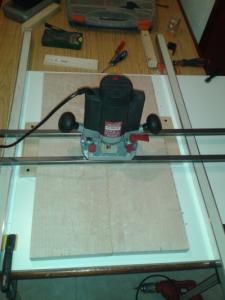

Siguente paso: fresar la tapa de arce ya encolada para dejarla perfectamente plana. Para ello he construido un jig con 2 perfiles de aluminio alineados a la misma altura y otros dos perfiles de acero atornillados a la base de la fresadora. Para que no friccionen los perfiles y deslicen bien hay que ponerle esparadrapo o cinta antiabrasión al aluminio (esto lo descubrí más tarde jejej). La fresadora marca Practil de 30 pavos me duró 3 usos, totalmente desaconsejable.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
eon_tool
#7 por eon_tool el 28/06/2014

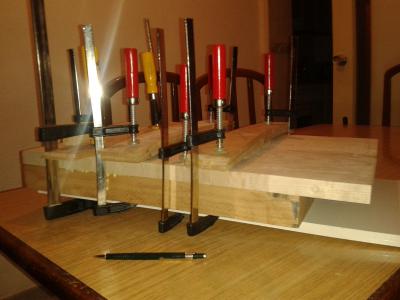

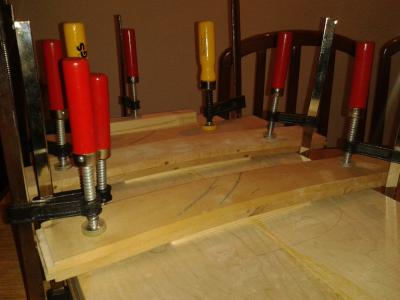

Después de darle un lijado rápido a la tapa de arce la encolo por la cara que he rectificado contra la caoba. Ya tenemos el sandwich, mmm rico!
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
eon_tool
#8 por eon_tool el 28/06/2014
Este proceso fue lento, como ya dije, el trabajo lo tengo ya avanzado. Así que iré posteando lo que he estado haciendo durante meses.
Subir
MartinMG
#9 por MartinMG el 29/06/2014
Es de lujo, te sigo!!!, la primera guitarra electrica que construí fu una Les Paul Standard 59...
Subir
manutd7
#10 por manutd7 el 30/06/2014
Te sigo, me encanta ver como nace una les paul.
Subir
will
#11 por will el 30/06/2014
#1 viejo que el mastil sea set trought veras el guitarron que te armas
Subir
eon_tool
#12 por eon_tool el 01/07/2014
#11

No dudo de que fuera a ser la leche pero ya es tarde. Ahora me enfrento a la difícil tarea de hacer una junta de tenón decente. La verdad es que estoy cagado por que es mi primera Les Paul... jejej
