Proyecto Marshall Lead Mosfet Pedal

R.G. Leen tiene un diseño para conseguir 18V desde 9, Jack Orman también.

MadBean tiene un diseño ya hecho que entrega 18 y 15V regulados:

http://www.madbeanpedals.com/projects/RoadRage/docs/RoadRage_2015.pdf

Mi nivel es muy amateur, pero el Road Rage lo he usado en algunos clones que he hecho y siempre me he quedado contento

Por ebay hay elevadores DC, yo he pedido alguno, de todos modos, modificando resistencias puedes alimentar a 9v sin problema un previo.

Bueno, voy a subir lo que tengo a falta de probarlo. Pregunté en los foros de ssguitar.com y me indicaron un problema que creo está corregido con los condensadores añadidos.
La resistencia de R1 330K en la entrada quizás se podría subir un poco para que pille más señal
El condensador de acople después del segundo operacional, hay que ver que valor poner. Cuanto más valor, menor frecuencia de corte

Si alguien se anima a probarlo bien, si no, a ver si lo hago yo el finde. Cualquier corrección o colleja virtual en caso de cagada se aprecia

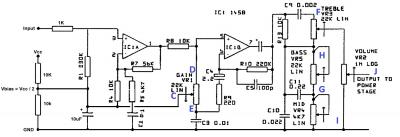

Aquí está el circuito:

No sé si conoceis este montaje. Es un booster, no un previo propiamente.

http://www.pisotones.com/MB/MB.htm

No lo conocia, este lleva un transistor mosfet de baja potencia, un bs170 por lo que veo, no me gustan nada como suenan estos transistores, y el 2n7000 es todavia mucho mas oscuro, los marshall ninguno lleva transistores mosfet en el previo, son bastante malos para audio, a mi no me gustan por lo menos.

dazz escribió:

Bueno, voy a subir lo que tengo a falta de probarlo. Pregunté en los foros de ssguitar.com y me indicaron un problema que creo está corregido con los condensadores añadidos.
La resistencia de R1 330K en la entrada quizás se podría subir un poco para que pille más señal
El condensador de acople después del segundo operacional, hay que ver que valor poner. Cuanto más valor, menor frecuencia de corte

Si alguien se anima a probarlo bien, si no, a ver si lo hago yo el finde. Cualquier corrección o colleja virtual en caso de cagada se aprecia

gracias campeon, de ahi ya podemos pasar al layout

TonyGT-Ibiza escribió:

lleva un transistor mosfet de baja potencia, un bs170 por lo que veo, no me gustan nada como suenan estos transistores, y el 2n7000 es todavia mucho mas oscuro,

Aunque tengas mala experiencia previa.... Hazte uno y lo pruebas. En serio que suena del copón. Conozco varios compas ( unos cuantos del foro) que lo tienen.

El mio va de primero en la cadena y activado el 100 % del tiempo ajustado a las 9-10. Así seteado, empuja lo suficiente para dar un poco màs de cuerpo el sonido base del canal limpio y abrirlo. Sin que sea invasivo. Parece que no està. Pero lo quitas y ves que falta. De último para solear también va muy bien.

El condensador que he puesto en la salida del segundo opamp está mal, cagüen mis muelas...
Estoy mirando de modelarlo en autodesk, a ver que sale

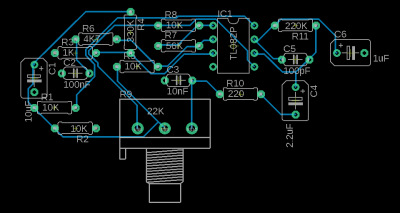

Haciendo progresos con el autodesk, creo que esto puede salir bien y todo

Esto es solo la parte de los opamp, sin el tonestack, para probar el tema

Que crack dazz

Superoverdrive, ¿que pedal tienes mosfet que suena tan bien?

¿es un pedal o un amplificador?

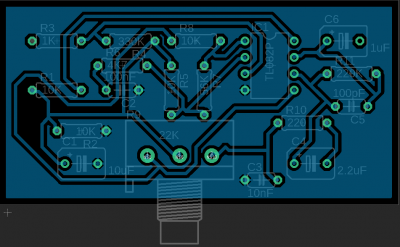

Bueno, lo del layout ya más o menos sé cómo va, está quedando así, con su tocho de masa por toda la pcb como dios manda.
Otra cosa es que el circuito funcione mañana intento simularlo y probarlo en la bread
