Dame 15 minutos y lo hago, que no he podido hecerlo.

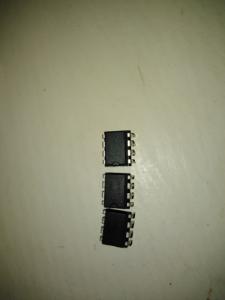

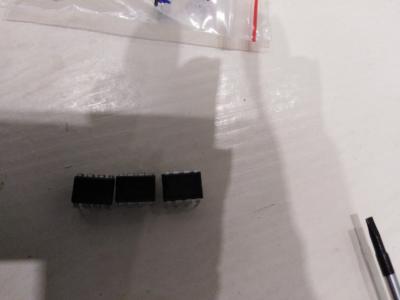

Mira la diferencia del 7660 de dsmz y los tuyos:
A ver si puedes ver algo.
Archivos adjuntos (
logúate para descargar)

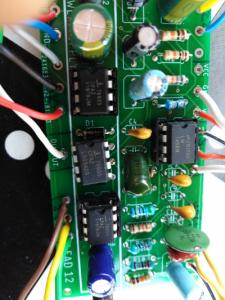

Dazz, ya lo tengo:
tension de la fuente 9.66vDC
tension en bornas de la patilla 4 y la patilla 8 de la cucaracha 9.66vDC
tension en bornas de la patilla 4 y la patilla 8 de la cucaracha 9.66vDC (con los dos 7660 quitados de la placa, zocalos vacios) el pedal funciona normalmente y ya no hay ruidos.
He probado a poner el 7660 de dsmcz en un principio y se fueron los ruidos, luego me puse a trastear y volvieron, despues volvieron a irse.
Hubo un momento en el que no habia ruidos con e 7660 dsmcz y un momento que si, osea, al final el ruido viene y va estilo interferencias que se filtran, una solucion para esto creo que seria una jaula de faraday, o lo que es lo mismo, meterlo dentro de un pedal.
El tema es que hay que revisar el circuito elevador de voltaje, por que no esta haciendo nada, el pedal funciona, no se si funciona bien o mal por que no he probado un mosfet lead12 en mi vida, es muy buena distorsion, muy onda jcm800, incluso tiene ese crugido de los mmbfj201, si me lo ponen con los ojos cerrados y me preguntan que de que etapas consta el pedal hubiese dicho que el mmbfj201.
Bueno tio, aqui o yo me he equivocado en algo o hay algo que se nos escapa, no quiero decir que sea fallo tuyo, es mas facil que me haya equivocado yo en algo, si quieres ve diciendome cosas y las voy mirando por que yo este circuito del 7660 no tengo ni idea de como funciona, a unas malas si lo dejasemos asi sigue siendo muy buen pedal de distorsion jeje, suena que te cagas.
Puedes probar a medir la tensión sin el operacional? así sabremos la tensión de la fuente sin carga
Y puedes medirla en el pad "V+", te será más fácil
Mide entre el pad V+ y cualquier punto de masa, sin quitar los 7660, quita solo el opamp

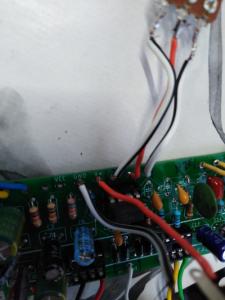

Dónde has conectado el positivo de la fuente de 9V?
En vmax he puesto el positivo de 9v.
Era en vcc el positivo?? Jajaja
Entonces el ruido ese no venía de la fuente de la pcb, es probable que haya que probarlo en una caja como comentabas
Esto me provoca una caída de tensión bestia, 3v en la fuente y 2.5v en el operacional.
Se habrán roto los 7660 por haber alimentado por ahí?
