Proyecto Marshall Lead Mosfet Pedal

Es lo minimo, muchas gracias por tu trabajo, todos te estamos muy agradecidos, y deseando tener el lead12 en un pedal, va a ser la ostia

:brindis:

OFERTAS EN TIENDAS Ver todas

-14%

Harley Benton AirBorne 2.4Ghz Instrument

59 €

Ver oferta
-13%

Harley Benton DNAfx GiT

129 €

Ver oferta
-45%

Hughes & Kettner Spirit of Rock

48 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Fender Highway Tele USA. 4 Switch. Brass Saddles. GreasebucketTM circuit.

1.150 €

Ver
Gibson les paul classic 2004

1.900 €

Ver
Boss Acoustic Simulator AC-3

60 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

Ya te digo.

Un curro impresionante.

Ya te he mandado el mensaje por privado para hacerme con una placa.

Gracias

Hoy he estado jugando con los MC34063 para montar una fuente doble +15V/-15V
Funcionar, funciona. Pero tiene un enorme problema. El maldito chip chupa como 300mA el solito... y necesito uno para cada rail.
Creo que eso lo hace inviable, otra solución fallida :mad:

Juer, si que chupan,

¿Entonces?

Una fuente de 1A no lo soluciona?

"TonyGT-Ibiza" escribió:
Una fuente de 1A no lo soluciona?

Sí pero no es plan. Habrá quién quiera montarlo con una pila y con esa mierda de consumo es directamente imposible.
Lo voy a hacer con el LT1054 y a tomar viento

Oh dios... mira que soy cazurro... ahora que me pongo a mirar lo del LT1054 que rechacé en favor de una solución regulada, resulta que el LT1054 ES TAMBIÉN REGULADOR DE TENSIÓN. Si es que es para darme ahí de hostias con la mano de mear. Yo asumía que era un simple charge pump no sé ni porqué, para qué cojones está la documentación?

dazz escribió:
Si es que es para darme ahí de hostias con la mano de mear.

Jajaja nunca había oído eso.

Oye tío, entonces yo por ejemplo que me voy a poner un transformador de 9v,

¿Como lo haría?

Estoy leyendo sobre esto:

https://www.ecured.cu/LT1054

"TonyGT-Ibiza" escribió:
Oye tío, entonces yo por ejemplo que me voy a poner un transformador de 9v,

¿Como lo haría?

Con la pcb actual, poner la plaquita esa que convierte de 9v a +/-15V. Y un par de modificaciones sencillas: un par de jumpers, omitir unos cuantos componentes, y levantar la patilla 4 del operacional para conectarlo a -15V en vez de masa

Cuando tenga un diseño con la fuente integrada en la pcb, pues directamente a 9v

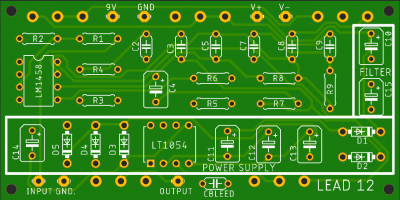

Ya tengo rediseñada la pcb para el LT1054 exactamente como aquí http://tagboardeffects.blogspot.com/2018/10/marshall-3005-preamp.html
Pero bueno, vamos a ver primero como van las que están ya hechas

Archivos adjuntos ( para descargar)

Ya nos vas contando, y bueno, ya así haremos.

He enviado las cartas a todos esta tarde. Perdonad el retraso, el sábado no pude pasarme por correos al final.
Os enviaré lo de la lista de componentes y todo eso pronto, y para el azabache abriré un hilo nuevo

Faltaría más

Muchas gracias
