Proyecto Marshall Lead Mosfet Pedal

toni diaz
#457 por toni diaz el 24/12/2018
Tema serio el azabache, un esquema jodido y 4 trimmers de ajuste, lo intente en veroboard y con los bf245 y el sonido fender no estaba por ningun lado. No le quite ni los componentes, a la basura del tiron jajaja. Si vas a hacer un hilo da un toque por aqui, a ver si con los 5457 que tengo pedidos me animo
Subir
OFERTASVer todas
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
toni diaz
#458 por toni diaz el 24/12/2018

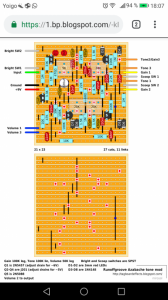

Este
Archivos adjuntos ( para descargar)
Subir
1
dazz
#459 por dazz el 24/12/2018
#457 La pcb que he hecho es para jfet en formato smd, se sueldan directamente en la placa. Te lo comento porque si los 5457 que has pedido son de los TO-92, no te servirían con mi pcb.

Tienes razón con lo de los trimmers. Desafortunadamente no puse trimmers en mi pcb, van con resistencias a pelo. Lo hice por aquello de minimizar ruido y porque yo nunca pongo trimmers, pero en este caso creo que fue mala idea. Ya veremos si no dificulta mucho el montaje

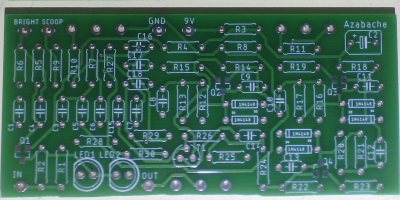

Las resistencias de trim son R4, R14, R18 y R22. Adjunto foto de la placa, se agradecen críticas, sugerencias, etc...
Archivos adjuntos ( para descargar)
azabache pcb.png
Subir
2
toni diaz
#460 por toni diaz el 24/12/2018

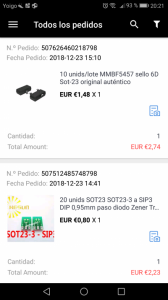

He cubierto todas las posibilidades jeje y también los j201.
Que placa mas ordenada, cosa fina de verdad
Archivos adjuntos ( para descargar)
Subir
3
dazz
#461 por dazz el 24/12/2018
toni diaz escribió:
Que placa mas ordenada, cosa fina de verdad


Sarcasmo navideño? :meparto:
Subir
1
toni diaz
#462 por toni diaz el 24/12/2018
Noooo hombre, que uno sabe apreciar las cosas bien hechas cohone jajajaja
Subir
2
Tonyguitar
#463 por Tonyguitar el 25/12/2018
Muchas gracias dazz, eres un genio.
Subir
dazz
#464 por dazz el 25/12/2018
#463 Venga, que exagerao Tony, jajajaja.

Vamos a ver que tal van las placas, si son razonablemente cómodas de montar, si no he hecho alguna cagada y si al final funcionan y suenan como toca que es lo mínimo.
Lo mismo descubrimos que en realidad soy más bien un paquete. :D

Yo hago cosas de juguete. Comparado con lo que hacéis vosotros con los previos a válvulas, con esos fantásticos muebles, esos pedales cañeros... compara eso con mi fuzz-magro-cerdo :D
Subir
Tonyguitar
#465 por Tonyguitar el 25/12/2018
Que va hombre, los preamp no son nada complicado, y hacer un mueble con 4 maderas y forrar lo con escai que no se vean los fallos esta chupao.

Lo bueno de esto es que uno hace sus montajes, los prueba, surgen dudas, pregunta y se va aprendiendo. 😜
Subir
2
dazz
#466 por dazz el 25/12/2018
Bueno, pues adjunto la lista de componentes y un par de notas explicando cómo conectar todo. Os mando un privado por si acaso

EDITO: Parece que el adjunto no se descarga. Aquí lo tenéis

https://pastebin.com/raw/YF1TTZnL
Archivos adjuntos ( para descargar)
Lead12-7660-Partlist.txt
Subir
2
dazz
#467 por dazz el 25/12/2018
Vaya por dios. Primer error. R8 es de 10K, no 15K. Lista actualizada

https://pastebin.com/raw/2UUfLppG
Subir
1
Tonyguitar
#468 por Tonyguitar el 25/12/2018
Jaja, gracias, que bueno tío, ya montaste tu el tuyo?
