Proyecto Marshall Lead Mosfet Pedal

Bob
#481 por Bob el 25/12/2018
Gracias

Ya lo he comprado
Subir
OFERTASVer todas
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    159 €
    Ver oferta
dazz
#482 por dazz el 25/12/2018
Un par de fotejas para explicar como se conecta la alimentación al operacional.

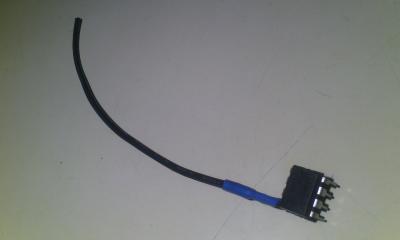

Os he enviado un socket para el operacional junto a la pcb, con la patilla 4 arrancada. La idea es poner el socket en la pcb asegurándonos de que no hace contacto con el pad 4 de la pcb, que va a masa. Yo he puesto una gotita de superglue en donde iba la pata 4 del socket para asegurarme que no hace contacto con la pcb. Después levantamos la pata 4 del opamp y soldamos un cable. Un poco de termoretráctil ayuda a aislarlo de las otras patas. Ese cable irá a la salida -15V de la fuente. La salida +15V irá al pad V+ en la pcb

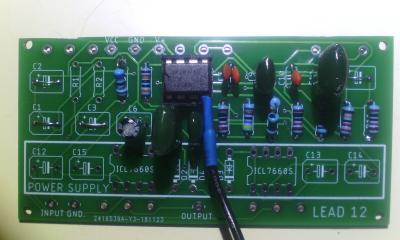

En la segunda foto sale el opamp en el socket y la pcb terminada, con su par de ñapas de rigor. Que penita da la placa medio desierta
Archivos adjuntos ( para descargar)
Subir
1
Tonyguitar
#483 por Tonyguitar el 25/12/2018
dazz escribió:
"3.3-13V to ±15 with pin"

1

Entonces hay que pillarlo al final?
Imagino que será lo mismo que esto?

http://tagboardeffects.blogspot.com/2014/01/bipolar-voltage-converter.html?m=1

Hombre, siendo así te ahorras trabajo.
Subir
dazz
#484 por dazz el 25/12/2018
TonyGT-Ibiza escribió:
Entonces hay que pillarlo al final?


Sí. Me dijistes que ya habías encargado una hace ya unos días, no?

TonyGT-Ibiza escribió:
Imagino que será lo mismo que esto?

Eso es lo que voy a poner en la siguiente versión de la pcb

TonyGT-Ibiza escribió:
Hombre, siendo así te ahorras trabajo.


Ya, bueno, tenerlo todo en una pcb queda como más limpio, pero siempre puedes optar por una fuente de esas externas. Eso ya cada uno como vea
Subir
Tonyguitar
#485 por Tonyguitar el 26/12/2018
Ahhh, claro, mientras lo hagas con +15 y - 15v jeje.

Pues creo que me equivoque y pedí de los otros.

Mañana lo miro y si no lo pido.
Subir
dazz
#486 por dazz el 31/12/2018
Ha recibido alguien las placas ya? Sé que estamos en navidad, pero hace una semana que las envié
Subir
NiLace
#487 por NiLace el 31/12/2018
#486 Nope.

Tampoco me extraña, en las fechas que son, Correos casa año va más y más saturado.

Paciencia.
Subir
toni diaz
#488 por toni diaz el 02/01/2019
Que os parece esta plaquita para la tension. 20w y regulable hasta 30V. € 5,77 7� DESCUENTO | 20 W DC-DC 5 V-30 V a 5 V 6 V 9 V 12 V 15 V 24 V positivo y negativo Boost Buck envió convertidor de salida Dual de módulo de fuente de alimentación
https://s.click.aliexpress.com/e/ckhUqTnb
Subir
dazz
#489 por dazz el 02/01/2019
#488 Tiene muy buena pinta, le sobra potencia por todos los lados para esta aplicación en particular, pero mas vale que zozobre que no que zofalte.
Subir
toni diaz
#490 por toni diaz el 02/01/2019
Jajajaja claro, claro es verdad sobra pero los chinos son muy mentirosos y despues son 10w
Subir
Arias Electronix
#491 por Arias Electronix el 03/01/2019
Hola dazz,los pads minusculos que hay en la placa que son? Jumpers?
Subir
dazz
#492 por dazz el 03/01/2019
Jesus Arias Garcia escribió:
Hola dazz,los pads minusculos que hay en la placa que son? Jumpers?


No, son vías. Cuidado con no soldar nada ahí. Su función es pasar pistas de la capa de abajo a la de arriba o viceversa. Lo ideal es que la pcb no tenga vías y que las pistas se puedan poner sin esos "saltos" de una capa a otra, pero llevo solo unos meses haciendo pcbs y solo últimamente he aprendido a minimizarlas. En el diseño nuevo que tengo con la fuente usando los LT1054 no hay ni una vía.

De todas formas yo ya puse los componentes en los pcb del Lead y del Azabache y las vías no me crearon problemas
Subir
