Plexi Mods (G.A.S Atack)

mda1961
#925 por mda1961 el 23/08/2019
Clon de Plexi convertido a JCM800, sonido limpio/crunch...

https://www.youtube.com/watch?v=4oK7HTrojfE
Subir
mda1961
#926 por mda1961 el 23/08/2019
Clon 800 2204 limpio... con capacitores de polipropileno y mica plata.

https://www.youtube.com/watch?v=6Dz8Sb198X4
Subir
mda1961
#927 por mda1961 el 23/08/2019
Clon 800 2204 capacitores de polipropileno y mica plata, transformador de amplificador de HIFI, válvulas Shuguang sello Fender 5881 50 watts, canal high gain

https://www.youtube.com/watch?v=jhyr9HN6lLI
Subir
mda1961
#928 por mda1961 el 23/08/2019
Clon 800 circuito con dos potenciómetros de ganancia, 50 watts, polipropileno, mica plata, transformadores Saint Vith Argentina. Distorsión.

https://www.youtube.com/watch?v=qbeactUJ77U
Subir
mda1961
#929 por mda1961 el 23/08/2019
El mismo amplificador que el de arriba, en limpio para poner todo tipo de pedales.

https://www.youtube.com/watch?v=fBz5I798Zm0
Subir
mda1961
#930 por mda1961 el 23/08/2019
Plexi convertido a 800 2204 50 watts, en high gain, se limpia y se ensucia con la guitarra...

https://www.youtube.com/watch?v=YxqO1CSmAMA
Subir
fredyrunner
#931 por fredyrunner el 23/08/2019
#928
Muy bueno el sonido de este ampli. Enhorabuena
Subir
1
fran5gallego
#932 por fran5gallego el 24/09/2019
Le doy una subida al hilo con una duda.
He llevado el ampli a un técnico de mi ciudad para cambio de válvulas, ajuste etc.

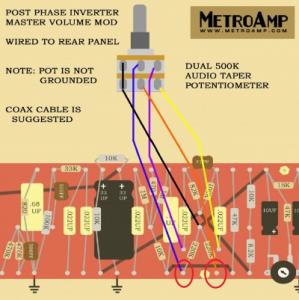

Tenía instalado un master volume post phase inverter como el de la foto y el técnico al verlo me ha dicho que eso es asesinar el ampli.
A mi me ha estado funcionando bien, pudiendo saturarlo a volúmenes de ensayo y tal normal.

Decir que este técnico lleva más de 40 años viendo amplis, me ha dejado con la mosca detrás de la oreja.
Que master volumen concretamente le habéis puesto a vuestros amplis?.
Y que tan negativamente puede interferir en el correcto funcionamiento del mismo,Bias, transformador...
Archivos adjuntos ( para descargar)
Subir
rafalynch
#933 por rafalynch el 24/09/2019
Yo es la mod que llevo en mis plexi y no lo cambio por nada.. eso si hasta la mitad de recorrido va bien, de la mitad para abajo ahi se nota perdida de tono.

Pero al 60% /70% suena igual que sin la mod.


Y no se come las valvulas como los atenuadores.

Prueba tu mismo.... que te lo desconecte a ver si puedes dominarlo.
Subir
mda1961
#934 por mda1961 el 24/09/2019
Hola, ese tipo de Máster a mi particularmente no me gusta, el que da mejor resultado sin tocar la tensión del bias y modificar el tono al bajarlos es el Máster común y corriente..., desde el centro del potenciómetro del agudo va conectado al capacitor de 0.022uf o 0.22uf que está conectado a la primer resistencia de la válvula inversora de 1Mohm.

Entre el potenciómetro de agudo y el capacitor va un potenciómetro de 1Mohm simple LOG (Máster).

Todo cable mallado. Ese es perfecto.

En el layout del circuito que subiste faltan dos resistencias de 2Mohm una sobre cada potenciómetro en tándem, porque si se corta uno de los potes deja de tener polarización negativa una de las ramas y las válvulas de poder se incendian.
Subir
fran5gallego
#935 por fran5gallego el 24/09/2019
#933 #934 Gracias por las respuestas,
ese master es el que creo que me quiere instalar.
Esta noche posiblemente lo pruebe en su taller.

Que diferencia sonora y o de tono notas de un máster a otro.
Subir
mda1961
#936 por mda1961 el 24/09/2019
#935

Principalmente el voltaje negativo para el bias no pasa por dos potenciómetros, cuanto menos se juegue con algo que ante una falla te queme todo mejor.
Después el más simple, el que uso y el que te quieren instalar anda bien, sirve para..., si está a fondo el Máster el equipo tarda más en morder o distorsionar, a medida que lo bajas le va menos señal del pre a la etapa de potencia, eso hace que puedas levantar los volúmenes del pre amplificador y éste muerde y rompe antes para no tener que aturdir a nadie.
Fijate en facebook: Antongiovanni Amplificadores, hay varios equipos.
Saludos.
