Guitarra Custom Volumen 2

Dokken
#13 por Dokken el 17/07/2020
Pues aquí pongo un poco la lista que estuve haciendo ayer de los procesos por los que va a pasar la guitarra, con un poco de explicación ;)

1. Regruesado del cuerpo
- Realizado en Madinter al comprar el cuerpo (se ahorra en tiempo y herramienta)

2. Precortado del cuerpo
- Marcado de eje y silueta con la plantilla
- Corte en sierra de cinta

3. Fresado del cuerpo
- Utilizando la plantilla y una fresa copiadora

4. Camaras acústicas y hueco electrónica
- Agujeros pretaladrados para quitar material
- Fresar con plantilla de camaras

5. Preparación de la tapa
- Lijado de la junta
- Encolado de la tapa
- Pegar chapas Sicomoro negras 0.5mm a la tapa

6. Encolado de tapa al cuerpo
- Encolado de 24h

7. Fresado de la forma en la tapa
- Utilizando el cuerpo de guía

8. Biseles de tapa y trasera de cuerpo
- Gubias y limas varias

9. Laminar/Encolar piezas de mástil (arce a 3 piezas con chapas sicomoro)
- Necesario sierra de disco y cepillo para el rectificado
- Encolado de 24h
- Reposado del mástil 5-7 días

10. Realizar el corte en sesgo y encolado
- Necesaria sierra de inglete o japonesa
- Encolado de 24h

11. Suplementación para la pala
- Sobrantes del mástil y encoaldo 24h

12. Fresado del hueco para el alma
- Construcción de guía para fresar recto

13. Freasdo del mástil y la pala
- Plantillas de mástil y pala

14. Encolado del diapasón
- Diapasón ranurado y terminado en Madinter
- Colocación de alma y encolado de 24h
- Pretaladros para evitar qeu se mueva

15. Inserción de SideDots
- Medición de la posición
- Broca fina

16. Colocación de trastes
- Cortado de trastes
- Pulido de laterales
- Limado de las 4 esquinas de traste
- Prensado de trastes con plantilla del radio adecuado

17. Ajuste y rectificado de trastes si fuera necesario

18. Tallado de mástil
- Plantillas traste 1 y 12
- Escofina doble plana

19. Fresar neck-pocket y preparar la unión de mástil
- Plantillas de metacrilato para guiar la fresadora

20. Medir posición puente, pastillas y clavijas
- Fresa de diametro pequeño
- Preagujeros para aligerar material

21. Fresado de pastillas y taladros para electrónica
- Plantilla de humbuckers

22. Agujeros para clavijero
- Talado vertical

23. Encolado de mástil
- Encolado de 24h

24. Premontaje y ajuste

Al final para este proyecto he optado por varios elementos que me ahorrarán tiempo y maquinaría:
- Cuerpo ya encolado
- Diapasón terminado (evitamos el ranurado y el radiado, lo cual ahora en tiempo y en material específico)
- Cejuela graptech (ahorando tiempo en el tallado del hueso)
- Puente con cuerdas SIN ir a tráves del cuerpo (simplificamos el desarrollo, evitando los ferrules, y el correcto ajuste de los mismos, en contra de
perder un poco de sustain)
- Pala al grosor de la clavija (en mi anterior proyecto realicé un fresado para embutir la arandela, proceso complicado para conseguir un acabado
bueno sin golpes de la fresa o descentrar el agujero de la clavija)
- Acabado en aceite y cera, evitando resinas, y todo el proceso de barnizado (no me compensa comprar el equipo necesario para hacerlo con unas
minimas garantías)

Un saludo!
Subir
1
OFERTASVer todas
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
Dokken
#14 por Dokken el 17/07/2020

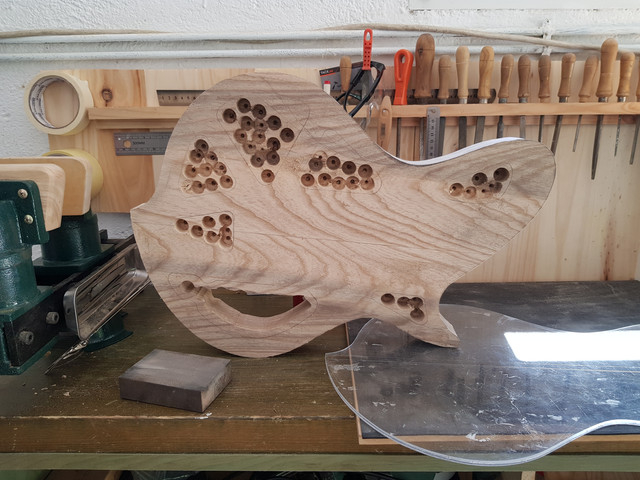

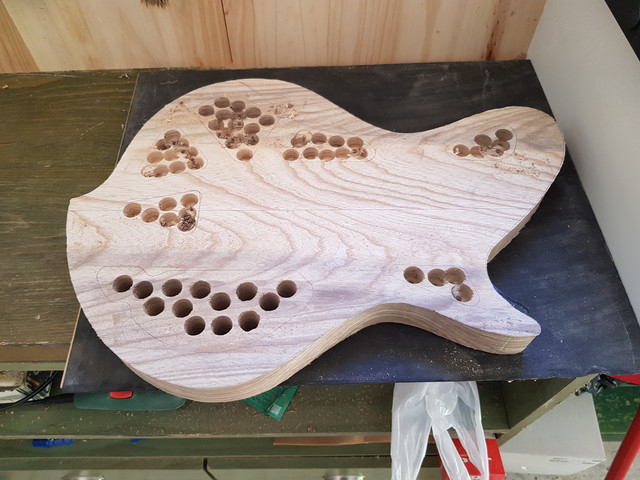

Algo más de avance, hoy ha tocado ir quitando material con el taladro y la pala. Así como precortar el hueco de la electrónica.

El siguiente paso será despegar un poco la zona con formon y ya pasar la fresadora.

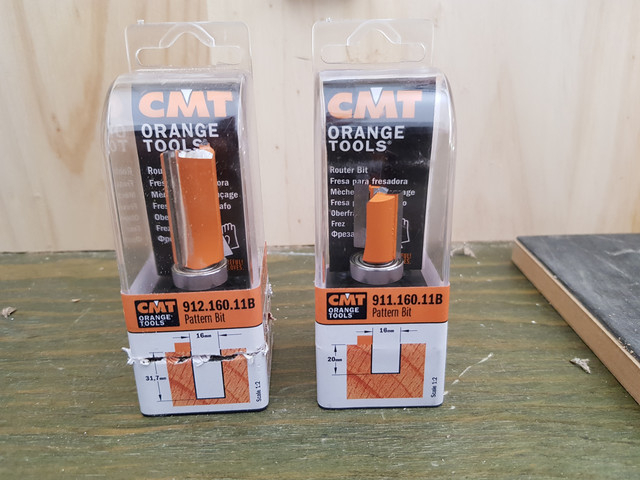

Me ha llegado hoy una de 2cm de la marca cmt, pensaba en hacer los agujeros con la de 3cm, pero me da pereza andar calzado la plantilla para que copie bien el primer tramo. Esta tarde le daré un Pensada a ver si es mejor usar la de 2cm y luego terminar con la de 3cm, o si me puedo apañar con la de 3 y devolver la de 2.


Un saludo!
Subir
Dokken
#15 por Dokken el 18/07/2020

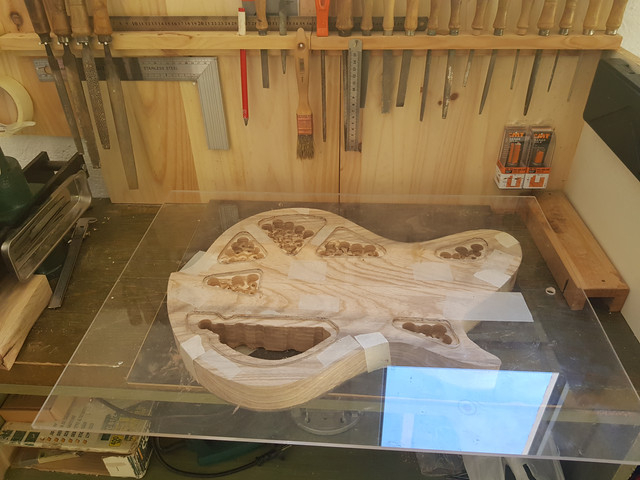

Preparando la plantilla para fresar las cámaras acusticas y el hueco para la electrónica.

Subir
Dokken
#16 por Dokken el 18/07/2020

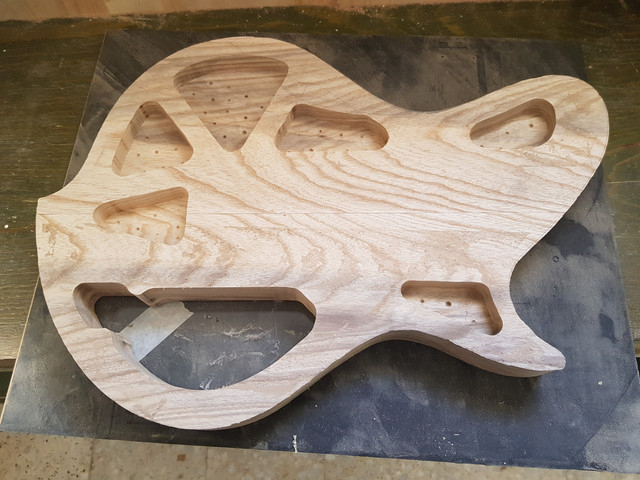

Hoy a tocado ponerse con el cajeado para la electrónica y las cámaras acústicas.

Las cámaras he dejado una profundidad de 2cm, aunque mañana seguramente les de otra pasada, el cuerpo tiene 4cm, veré si puedo bajar hasta los 3cm.

Me ha sorprendido bastante al pesarla, pensaba que iba a quedar muy lijera (respecto al anterior cuerpo de caoba africana) pero ha dado prácticamente el mismo peso 1.4kg. Pensaba que al ser fresno torrefactado estaría rozando el kilo. De todos modos esta llevará una chapa de la mitad de grosor que la otra, e irá sin resina ni barniz por lo que quedará más liviana. A ver si hay suerte y se queda en los 3kg.


El siguiente paso será encolar la tapa e ir a buscar la madera para el mástil. Estoy dudando entre arce flameado, arce normal o arce torrefacto. De precio esta al mismo el flameado que el torrefacto, y el arce normal bastante más barato, creo que al final decidiré cuando los tenga delante.

En el tema del diapasón estoy tanteando diapasónes terminados de ébano exótico de 25.5" y radio 12".

Subir
Dokken
#17 por Dokken el 19/07/2020
Al final he conseguido bajarle 120gramos. Anoche la volví a pesar y estaba en 1460gr. Después de pasarle la fresadora para bajarle 1cm a las cámaras se ha quedado en 1340gr.

Esta tarde me pondré con el rebaje trasero a ver si consigo que se quede en 1.3kg clavados.

La tapa en bruto, si no recuerdo mal estaba en torno al kilo, kilo y medio. Veremos cuando le haga el precorte pero me da que se va a quedar una guitarra bastante ligera.

Un saludo!
Subir
Dokken
#18 por Dokken el 19/07/2020

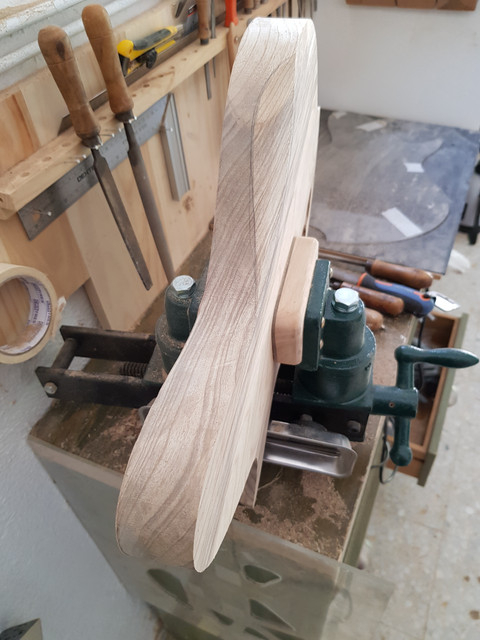

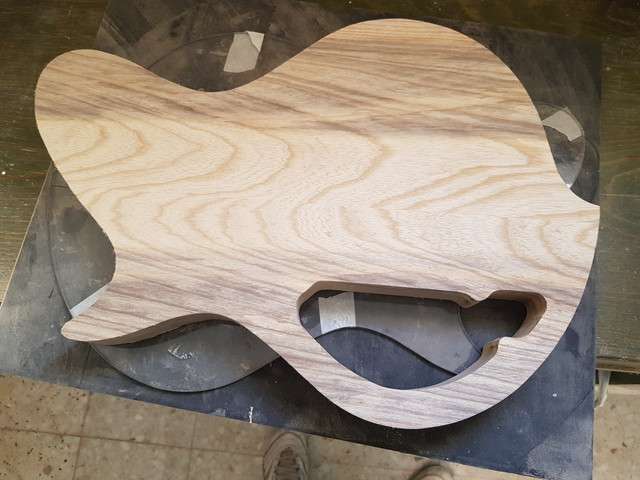

Comenzando con el rebaje trasero

Subir
1
Dokken
#19 por Dokken el 19/07/2020
Un detalle que en la otra no cai en hacer. Fresado para los cables, en la otra utilice una broca larga y como aquí no tenía preferí hacerlo fresando tipo canal, al cerrar con la tapa no habrá problema y hay espacio para pasar cómodamente los cables.

Subir
1
Dokken
#20 por Dokken el 19/07/2020

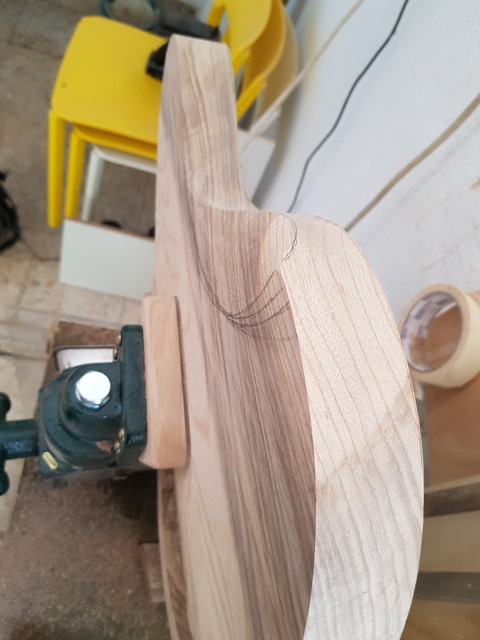

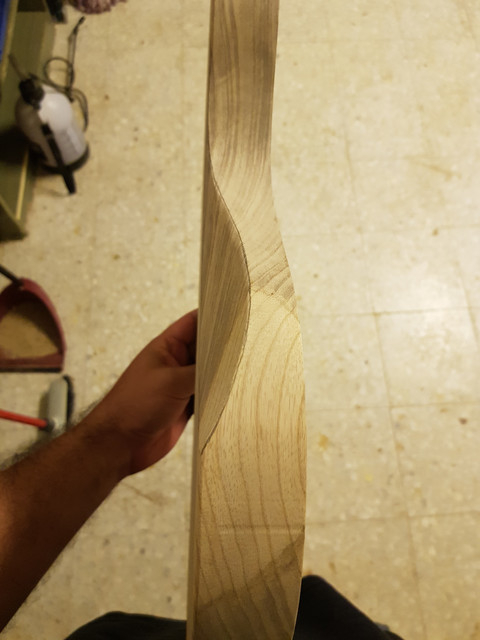

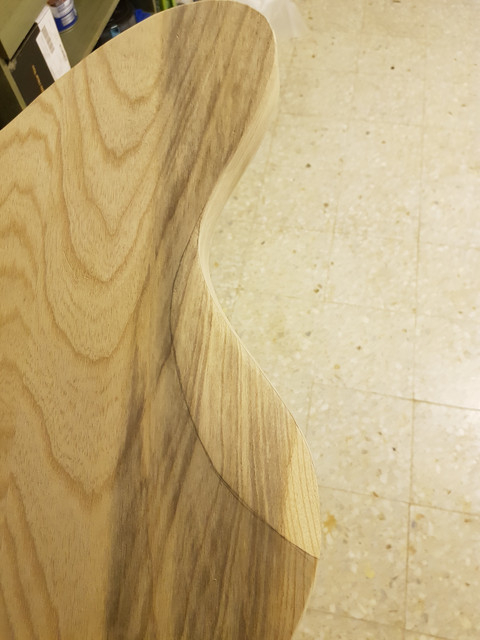

Este es el aspecto del bisel tras un ratillo con la escofina. Esta prácticamente terminado a falta de rematar un pelin la línea.

Subir
1
Dokken
#21 por Dokken el 20/07/2020

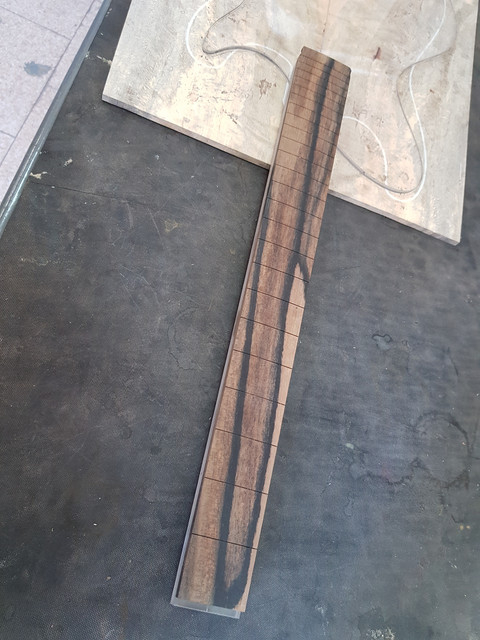

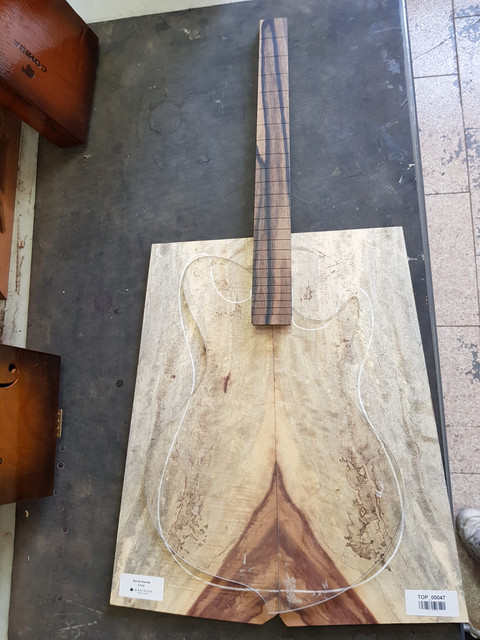

Empezamos con el mástil.

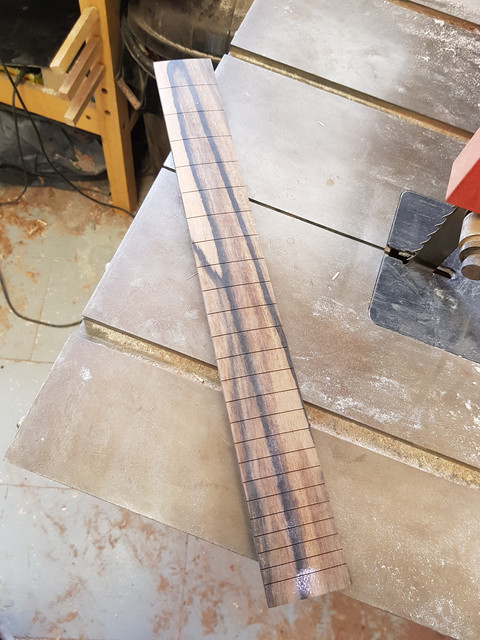

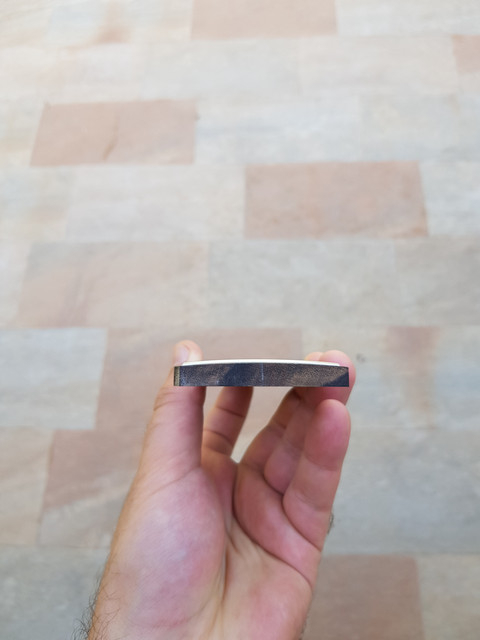

Diapasón de ébano exótico, 25.5" y radio 12"

Se ha dejado fresado con su forma final. Irán trastes de 2.5mm adamant 25% alpaca.

Subir
1
Moreno Guitars
#22 por Moreno Guitars el 20/07/2020
Rápido avanzas Mario! El diapasón le va de puta madre :)
Subir
Dokken
#23 por Dokken el 20/07/2020
#22 Muchas gracias Jorge!! Al final opte por diapasón ya terminado para ahorrarme algo de tiempo, no obstante si sigue en pie esa visita al taller nos tomamos algo! ;)

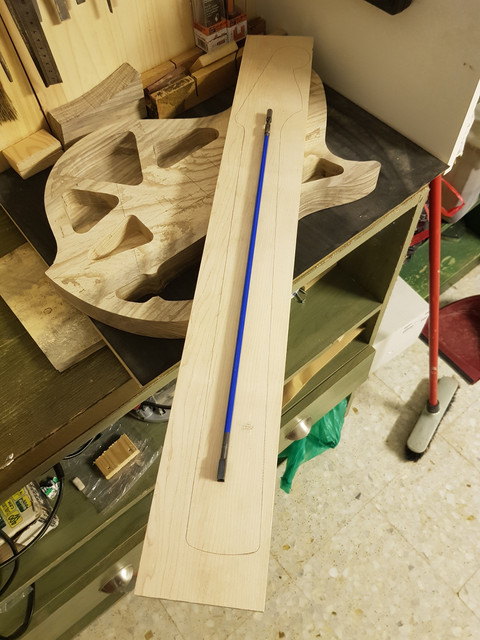

Aquí el resto de piezas y herramientas para seguir con el proyecto.

Mástil de arce duro. Tengo que tomar medidas a ver si daría para tallar de una sola pieza sin hacer sesgo. Sino a cortar y encolar, aunque irá de una sola pieza el mástil.

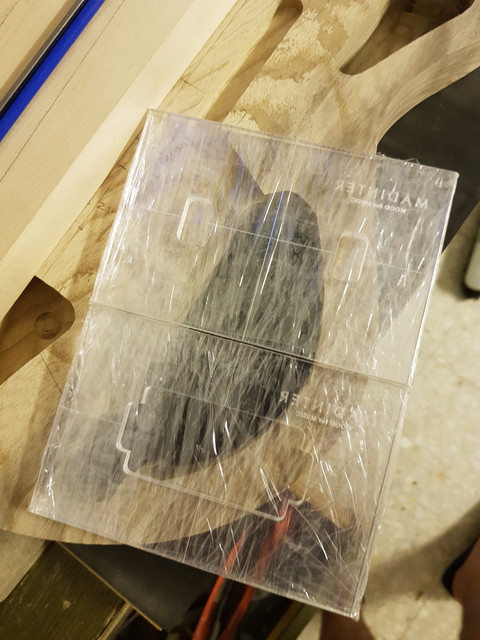

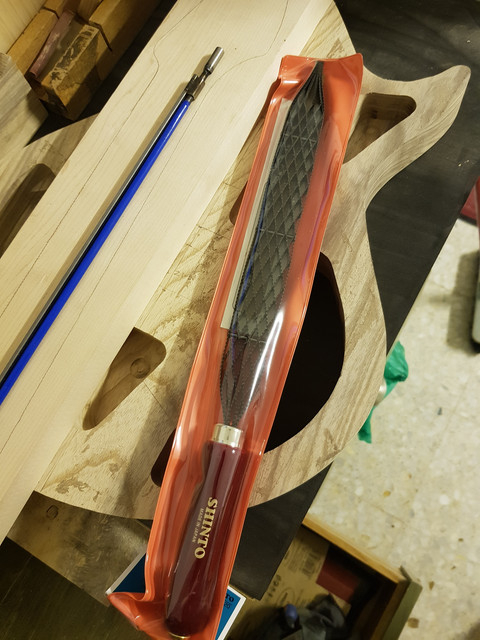

Escofina plana para tallar el mástil, alma de doble accion de perfil bajo y pantillas para humbucker.

También he aprovechado para coger unas cejuela graphtech.

Subir
1
Dokken
#24 por Dokken el 21/07/2020

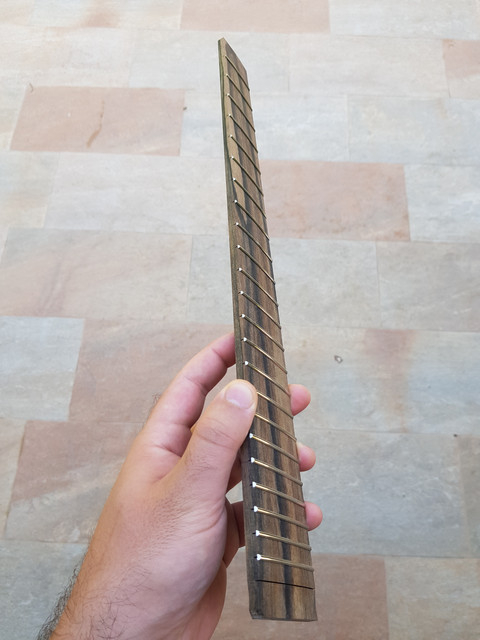

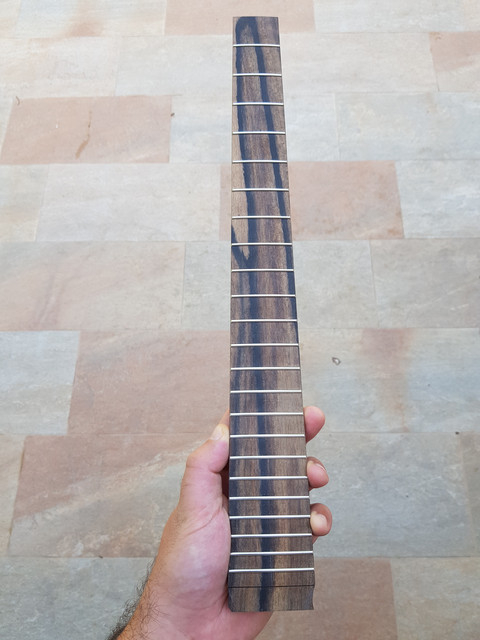

Aquí un detalle del diapasón con los trastes colocados.
