Gibson Les Paul ha dejado de sonar de repente

Solucionado

Kenworth. escribió:
Voy a tomarme la pastilla.

Traeme otra..

OFERTAS Ver todas

-52%

Hughes&Kettner Spirit AmpMan Modern

96 €

Ver oferta
-17%

tc electronic JUNE-60 Chorus V2

49 €

Ver oferta
-11%

Ibanez RGR6BSP-IPT

1.333 €

Ver oferta

Pues en el selector ocurre algo.

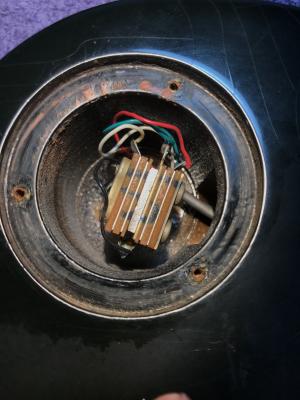

#70 Ahí tienes. Justo como dices es.

Archivos adjuntos ( para descargar)

#74 Debería dar medida siempre aunque no esté seleccionada la pastilla?

El cable negro es la masa.
Desde los cables de colores hasta el negro has de medir en 20k.

Siempre da medida en la entrada. La salida es la que seleccionas.

El cable verde es la salida del selector. Es el que va al Jack hembra.
Mide desde el cable rojo al negro y desde el blanco al negro.

#79 En realidad el cable negro es la salida y el verde la masa, en la cavidad de los potes lo puedes ver en la zona central como el verde esta enlazado a la malla metálica de salida y a tierra. Independientemente a lo anterior, el selector solamente me da medida cuando no está seleccionada la pastilla que estoy midiendo y me da las mismas mediciones de antes tanto si mido con el cable verde como con el negro, es decir, medida entre blanco y verde, y blanco y negro.

Entonces ahora las mediciones son entre rojo y verde y entre blanco y verde.

#81 Ya están hechas, si mido entre blanco y verde, y blanco y negro, con la pasti del puente seleccionada, me da la medición que antes había hecho en el pote de la pasti del mástil, al medir entre rojo y verde, y rojo y negro con la pasti del mástil seleccionada me da la misma medición que antes me daba el pote de la del puente.

Truje Instruments Luthier escribió:
Con el cable enchufado comprueba la otra punta del cable. si te da continuidad ente punta y anillo puedes tener un corto en algún potenciómetro o jack

Miguel, esto que dice el compañero, ya lo has probado, no?

#83 Sí, da continuidad, de ahí que tiene que haber un corto, pero a ver si identificamos dónde.
