Gibson Les Paul ha dejado de sonar de repente

Solucionado
bocasucia
#85 por bocasucia el 18/12/2021
Miguel escribió:
Sí, da continuidad, de ahí que tiene que haber un corto, pero a ver si identificamos dónde


Por favor, mide de nuevo en mV en las soldaduras del jack hembra mientras haces sonar las cuerdas, posteriormente conecta el cable jack a la guitarra y repite la medición en el otro extremo del jack.
Más que nada para descartar que se haya comunicado el Jack hembra
Subir
OFERTASVer todas
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
Miguel
#86 por Miguel el 18/12/2021
#85 Pues he medido primero con la guitarra desenchufada entre vivo y masa del jack hembra y me da entre -0,001 y -0,005, luego la he enchufado y he medido en la otra punta del cable, en la punta del cable una punta y la otra debajo del anillo negro y me da poca medición -0,001 y -0,002, la posición del multímetro igual que en la foto que envié anteriormente.
Subir
bocasucia
#87 por bocasucia el 18/12/2021
Ok, pues el Jack, en principio, parece no es.
Joder, me tengo que ir, a ver si se va acotado el tema .
Hasta ahora
Subir
Kenworth.
#88 por Kenworth. el 18/12/2021
Mide continuidad del negro del selector al vivo del Jack.
Subir
Miguel
#89 por Miguel el 18/12/2021
#88 Hay continuidad.
Subir
Kenworth.
#90 por Kenworth. el 18/12/2021
Y el cable rojo desde el pote hasta el selector
Lo mismo con el blanco
Subir
Miguel
#91 por Miguel el 18/12/2021
#90 También hay continuidad.
Subir
bocasucia
#92 por bocasucia el 18/12/2021
Hola.

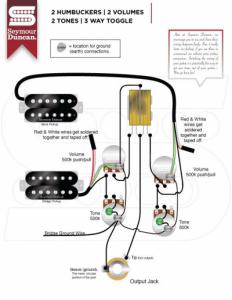

El esquema es este básicamente.
Yo iría hilo a hilo midiendo continuidades.
Si las pastillas están bien, los potes también y el Jack idem...pues continuidades y repasar soldaduras
Archivos adjuntos ( para descargar)
Subir
bocasucia
#93 por bocasucia el 18/12/2021
Y añado, tal vez repasaria soldaduras antes de nada
Subir
Miguel
#94 por Miguel el 18/12/2021

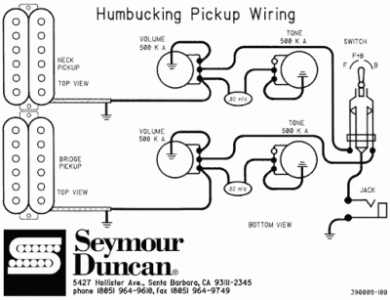

#92 El circuito es así. Quizá más repasar soldaduras como dices, porque continuidades no hay problema, hay continuidad en absolutamente todo y a pesar de ello no funciona, por lo que hay un corto, pero no sé como una mala soldadura puede hacer un corto, yo me imagino que un corto se hace por la unión de un vivo con masa.
Archivos adjuntos ( para descargar)
circuito les paul.gif
Subir
bocasucia
#95 por bocasucia el 18/12/2021
Bueno, vete a saber si una malla puede estar tocando por ahí un vivo, separa bien ambos.
Quedamos en que el selector estaba Ok, no?
Subir
Miguel
#96 por Miguel el 18/12/2021
#95 Daba continuidad y medida bien, están todos los detalles más arriba.
Subir
