Construccion de PRS CU 24 Private Stock

mane_ escribió:

Y no tienes una fresadora manual con broca copiadora?
Así podrías darle esos 4 cm con la CNC, luego aproximas con caladora, y terminas con la fresa siguiendo el trazado de esos 4 cm hechos con la CNC.
Es que con una caladora y luego a mano será difícil que te quede exacto...

Si hombre claro, con una fresa copiadora de rodamiento termino de darle la forma, lo que pasa es que el mero hecho de coger la caladora me da pavor porque es una máquina muy poco exacta y encima como utilizo una cuchilla que es bastante larga para poder cortar el cuerpo imagínate mi paranoia... pero bueno esperamos que todo salga bien , mente positiva ... jajaja

Episodio 1.5: "Corte de la PRS Parte 2 (Chorreo)"


Muy buenas queridos amig@s y forer@s, aqui os traigo mas avances navideños, la verdad que este proyecto esta quedando espectacular, siempre se nos presentan pequeñas dificultades pero bueno las solventamos lo mejor que podemos y pues tiramos pa lante. Evidentemente JAMAS voy yo a tener la calidad de una PRS Private Stock USA, porque no tengo ni las herramientas, ni los conocimientos, ni la practica ni el tiempo, pero bueno estoy muy muy contento con como esta quedando y el peazo guitarron que me voy a montar.

Vamos alla con los avances... La vez pasada dejamos a medias el "neck pocket" o digamos cajeado del mastil, y lo mire con mas calma la profundidad que necesitaba y toda la pesca...

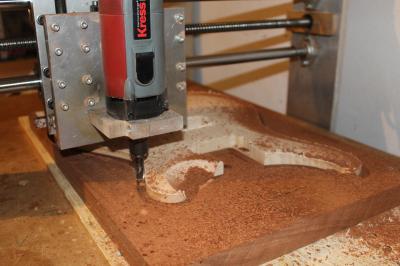

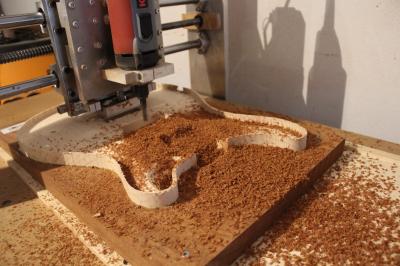

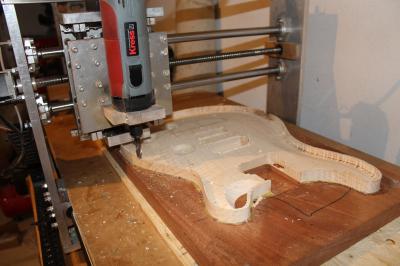

Una vez hemos hecho eso, ya procedemos a cortar el cuerpito! lamentablemente en eso mi fresadora tiene limitacion, que no tiene demasiado recorrido el eje Z , que es digamos el que sube y baja, asi que no puedo cortar ciertas profundidades y trabajar con cuerpos tan gruesos pues se me complica... al final la tapa es de 21.5mm y el cuerpo recuerdo que me lo dejaron a 30 , o sea si mirais en internet al menos lo que yo he conseguido es que las PRS Custom 24 miden en total de grosor unos 49mm , esta es 51.5mm , 2.5mm mas de madera... telita telita... xD

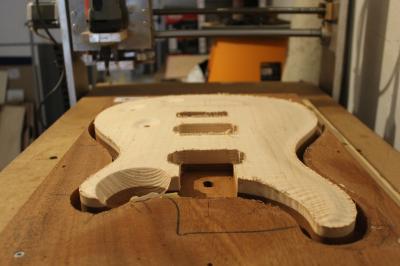

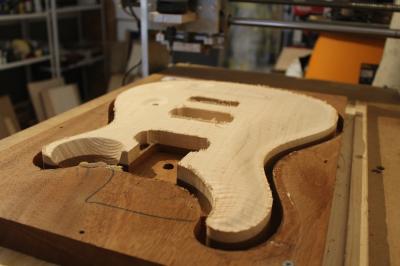

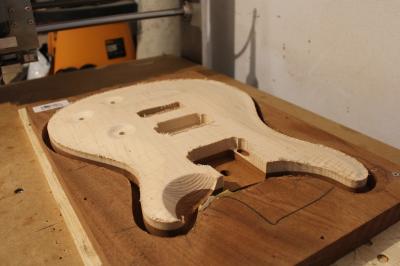

Despues de esta parrafada innecesaria... Mirar como ha quedado ya cortada...

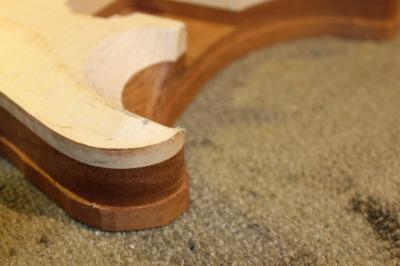

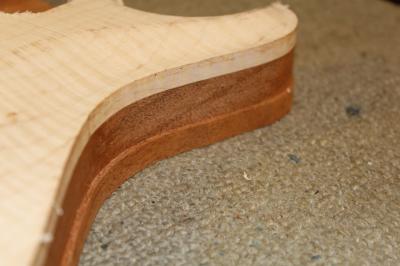

Mirad que pedazo de Binding tiene, seran unos 8mm , cuando normalmente las prs llevan un binding de 6mm , los que teneis PRS podeis decirmelo!

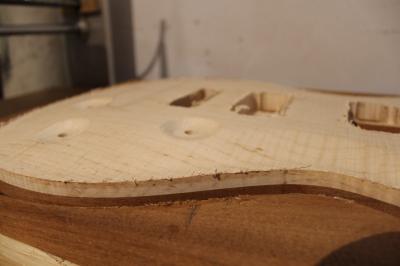

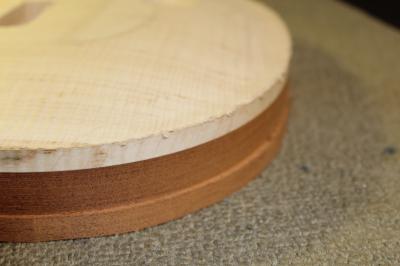

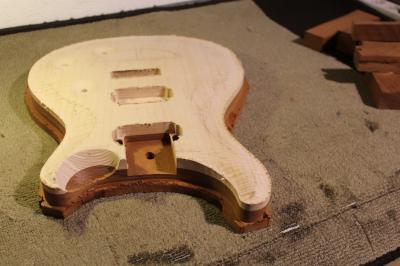

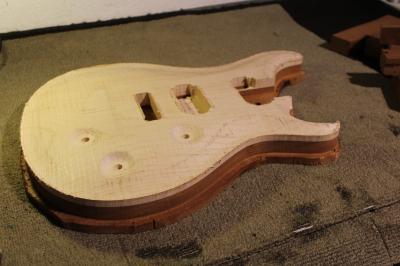

Aqui podeis ver las rebabas que ha dejado, solo he podido cortar hasta 4cm de profundidad y el resto lo he tenido que hacer a caladora, la verdad es lo que no me gusta porque siempre puedes volar un pedazo o sin querer marcar el contorno del cuerpo con la cuchilla, de hecho ha arrancado un pedazo pero bueno, ha sido bastante limpio y tiene arreglo... cagadita menor, pero bueno, cosas que pasan...

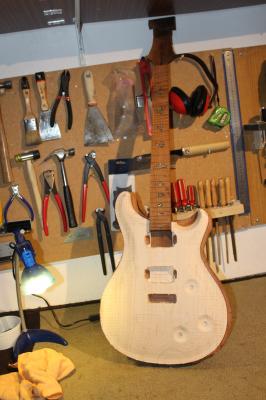

No nos aguantamos y tenemos esa necesidad casi vital de poner el mastil, aunque he tenido que lijar un poco los bordes del mastil, primero para hacerlo lo suficientemente justo y que encaje guay guay, y ademas si veis los videos de PRS, ellos lo hacen asi. Es un equilibrio no puede quedar muy muy apretado porque luego cuando pongamos la cola se va a salir, y tampoco puede quedar con mucho juego porque luego se va a ver la cola que queda feo, y luego la union va a depender unicamente de la cola (cosa mala) pero bueno ha quedado bastante guay...



Luego cogemos la lijadora de Husillo , que no le hice foto (es la triton esta naranja super molona) y en lugar de fresar directamente, rebajamos esas rebabas para que haya como 1mm de material o menos, para que cuando vayamos a fresar con la fresa de rodamiento no corramos el riesgo de que pegue un bocado.

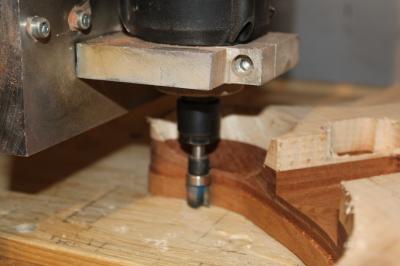

Fresamos el contorno



y nos queda asi... de momento dejo el post para subir a continuacion otro con mas avances, asi no peta el post con tanta foto...

¿Y dices que la vas a sortear entre todos los que seguimos este post??
Gran trabajo, va a quedar de escándalo

ted escribió:

¿Y dices que la vas a sortear entre todos los que seguimos este post??

jajajajajajaja... si claro hombre porque no? jajajajajaja sorry pero no, lo mismo me da la ventolera y la pongo a la venta, no lo se yo soy asi... xD pero de momento hay que terminarla, ya veremos...

Jaja, habia que intentarlo Lo dicho, te esta quedando preciosa

Episodio 1.6: "Lijado de la Tapa"

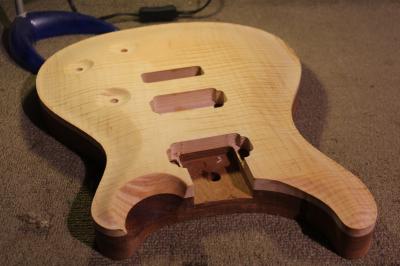

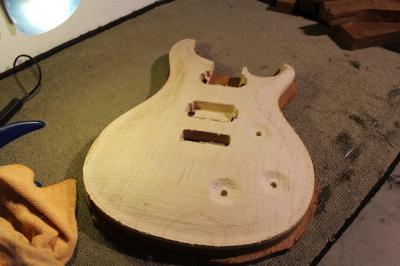

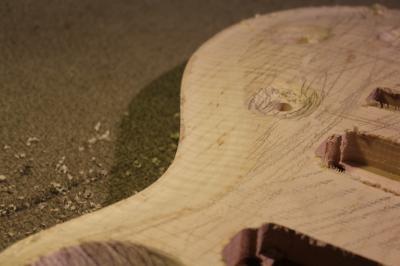

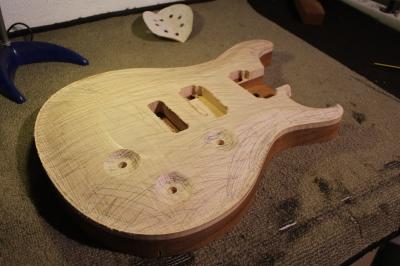

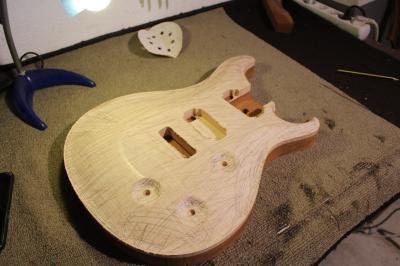

Seguimos a tope, subo el siguiente paso que fue, una vez cortada la tapa y hecho el fresado del contorno para quitar las rebabas nos queda asi, se le ven esas marcas de la fresa, esos surquitos. Lo que hago es coger un lapiz y marcarlo todo todo, y con las cuchillas de ebanista voy quitando material para reforzas esas curvas tan caracteristicas de las PRS y para hacer ese violin carved.

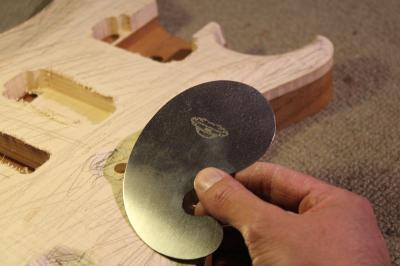

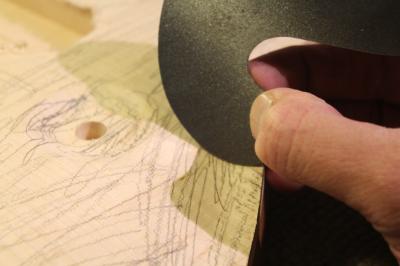

Aqui esta la famosa cuchilla de ebanista que con esa forma redondeada pues nos ayuda a quitar material, como nos pongamos con la lija a mano la terminamos en el 2050... (lo mismo ahi ya se erradica el coronavirus... )



Nos liamos con la cuchilla

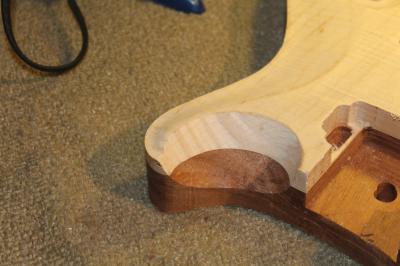

Aqui podeis ver como en la parte donde no hay lapiz pues ya hemos quitado esos surquitos que ha dejado la fresa, en la Factoria de PRS no muestran este proceso, pero me imagino que deben hacer algo parecido porque si utilizas unicamente lija, pues hay bastante posibilidad de quitar esos carved y lineas tan chulas que se hacen.

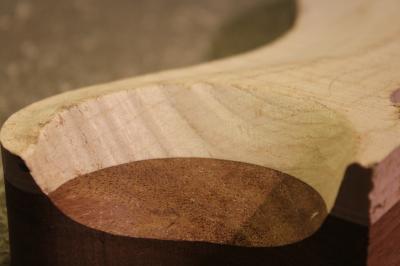

Este rebaje es muy puñetero, entonces con la cuchilla veis que queda super guay, si lo hacemos con lijadora o con escofina lo mismo, podemos cagarla pasandonos y modificando bastante las lineas y curvas. La verdad el trabajo con la cuchilla mola bastante, es para mi divertido a la vez que interesante.

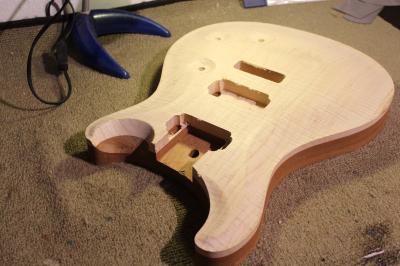

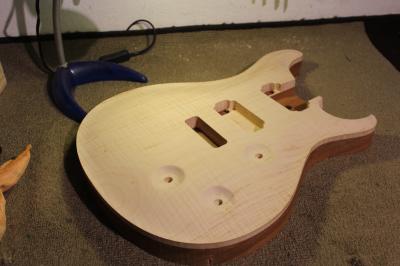

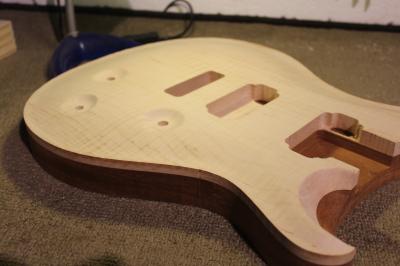

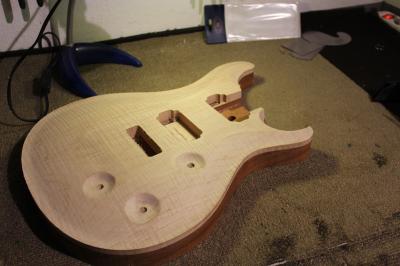

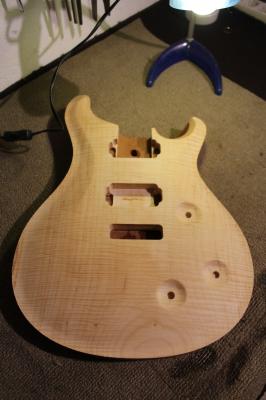

Asi ha quedado una vez hemos acabado con la cuchilla nos queda asi.

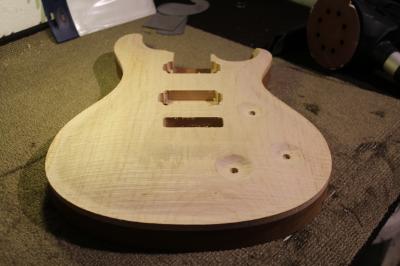

Pasamos a la lija, aqui fue muy instructivo el video de PRS, que dicen que hay que tener mucho cuidado al lijar para no quitar y cargarse el binding, entonces hay que ir desde el centro de la guitarra hasta el borde, pero sin llegar al binding, luego el "violin carved" pues se lija a mano con mucho cuidado. Lija 80 todo el proceso de momento no he avanzado a mas lijas o a otros numeros

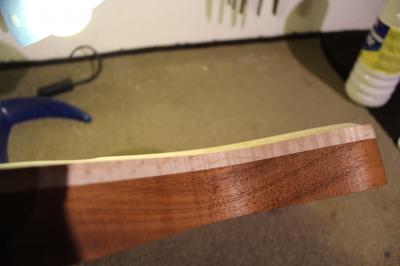

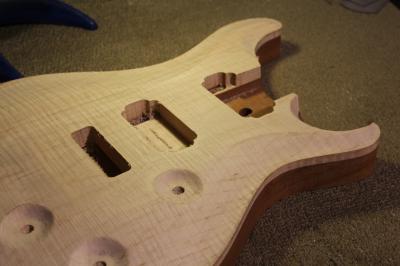

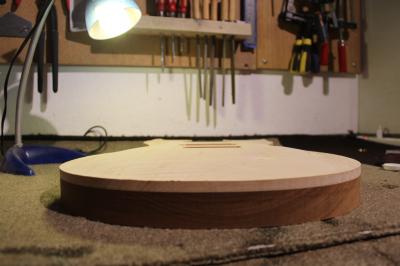

Mirad que pedazo de binding...



Pues de momento lo dejamos hasta aqui, tengo que lijarme con el mastil, rectificar cosas y pues tambien tengo que rectificar fresados en este cuerpo, pero de momento lo dejamos asi "reposando" jaja

Un abrazo a todos amigos y felices fiestas!

Buuuuuffff menuda pintaza esta pillando!!! Te va a quedar cojonuda maestro!!!

Joder...que pasada!!
Está quedando espectacular!! 👏👏

De felices fiestas, nada. A currar y a seguir posteando! Brutal!

Brutal!!! Vaya pintaza que esta tomando. Parece mentira que se puedan conseguir estas obras de arte a partir de dos trozos de madera.

Ánimo y al siguiente proceso!

Menudo trabajo artesanal.

Muchas gracias por compartir el proceso con nosotros.

que pintaza!
