Construcción de una guitarra española con forma de Gibson SG

slurz escribió:
Gracias a todos por los mensajes de apoyo y perdonad por el tiempo transcurrido entre paso y paso, pero esto es lo que tiene el dedicarse a la construcción de instrumentos en las horas de ocio.

Quedas perdonado... se agradece mucho que vayas mostrando tu trabajo poco a poco y con fotos que se vean bien. Me alegro mucho de que el proyecto siga adelante tío!

OFERTAS EN TIENDAS Ver todas

-45%

Hughes & Kettner Spirit of Rock

48 €

Ver oferta
-14%

Harley Benton Fusion-T HH EB OCT

299 €

Ver oferta
-13%

Harley Benton DNAfx GiT

129 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Pedal Looper MOOER Micro Looper

60 €

Ver
Schecter PT Special Telecaster

470 €

Ver
Bajo Ibanez

500 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

Baneado

Todo bien compañero, lo importante es que el proyecto vaya encaminado, que por cierto biene bastante bien:ok:

:saludo:

Muy bueeeno :aplausos:

habia visto el post cuando recien era un proyecto, y veo que avanzo bastante, y si, uno se engancha jejeje, que bueno, la verdad es mucho mas artesanal y complejo que construir instrumentos electricos de cuerpo solido, algun dia me gustaria probar algo asi, por lo tanto apoyo la idea de que quede disponible el post, para que algun dia seamos varios haciendo estas maravillas:D

4.5 LOS AROS

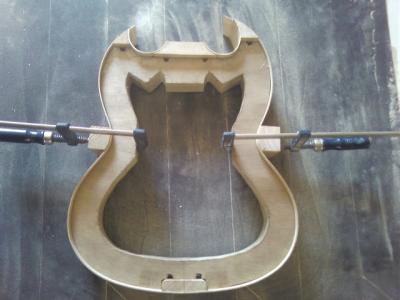

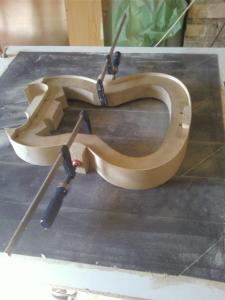

Bueno, pues el siguiente paso consiste en pasar los aros por una superficie lisa a la que le hemos pegado una lija de bastante grano para rebajar los cantos de los aros todo por igual.

La parte superior, la de la tapa armónica, la lijaremos todo por igual y tendrá que quedar perpendicular con los tacos.

Como queremos que el fondo no esté paralelo al plano de la tapa debemos quitar más material de los tacos superiores que del inferior. El taco inferior debe medir 59 mm de altura y el superior 54 mm, para que una vez unidos la tapa de 2,5 mm y el fondo de 2,5 mm de grosor nos de una anchura de 65 mm en la culata y 60 en el taco superior.

Para quitar tanto material del taco superior y cuernos nos servimos de un serrucho, y luego pasaremos por el plano de lija para llegar a los 5 mm de desnivel con respecto a la tapa.

Archivos adjuntos ( para descargar)

Que interesante tu proyecto, esa guitarra esta muy muy guapa.
suerte :saludo:

Ya se va pareciendo a una guitarra

Cualquier dia me presento en Lora para ver como huele el serrín y de paso invitarte a unas cervecitas

Pues cuando tú quieras Frasco.

Será un placer compartir contigo conversación y cervezas :brindis:

Por cierto, aquí en Lora aún hay bares de cerveza y tapa a 1,30 €!!! :shock:

Seguiremos informando:cool:

5.1 UNIÓN EN COLA DE MILANO

El mango y el cuerpo se unen mediante un ensamble de cola de milano. Estas son las medidas empleadas (en milímetros).

Traspasamos las medidas al taco superior y con ayuda de una guía que tiene el mismo ángulo cortamos las paredes laterales siempre por el interior de la línea trazada.

Ya tenemos los dos laterales cortados justo hasta la línea de cierre.

Con un formón terminamos la pared interior dejando una superficie lisa.

Seguiremos informando:cool:

Vamossss! viento en popa a toda vela! esto va "palante", jejeje. Seguiremos esperando esa información, que el tema de la unión del mástil es muy interesante.

un saludo y gracias por ir informando

Otro que le encanta el proyecto y está enganchado a él. Tú eres de los que sacaba sobresaliente en trabajos manuales ¿Que no?
ENHORABUENA.

Digo lo mismo que todos... me flipais todos los "artistas" del taller que os montais vuestros propios instrumentos y que no tienen nada que envidiar a un instrumento comprado. Otro enganchado más!
