Construccion de un ampli handwired paso a paso

Miguel
#49 por Miguel el 26/10/2018

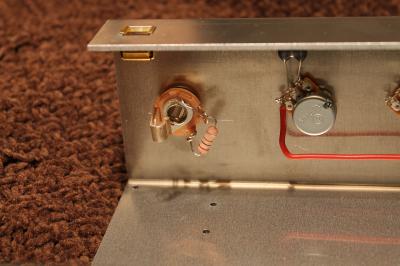

Siguiente soldadura: del jack de salida al interruptor de feedback loop, para poder funcionar con feedback o sin él.
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
Miguel
#50 por Miguel el 26/10/2018

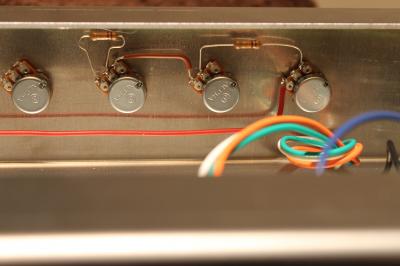

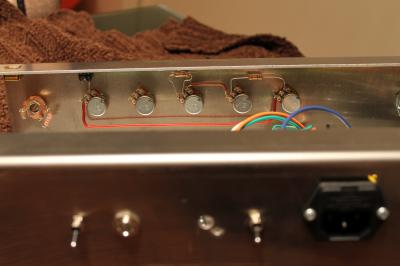

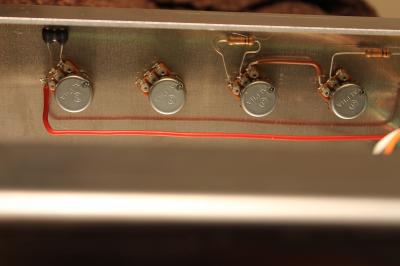

Y terminamos de soldar los elementos del chasis, con las resistencias y condensadores que van al jack de entrada y a los potenciómetros.
Archivos adjuntos ( para descargar)
Subir
Miguel
#51 por Miguel el 26/10/2018

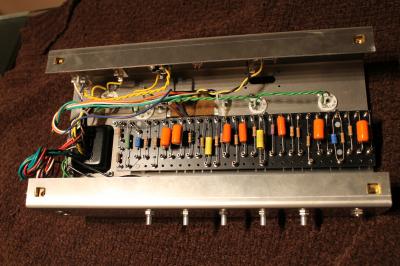

Llegados a este punto es el momento de montar las placas en el chasis, y una vez montadas cablear lo que queda, que sigue siendo bastante todavía... pero esto ya tiene buena pinta!

Como veréis sigue habiendo unos cables de los trafos por ahí rondando, pero conviene no cortarlos todavía.
Archivos adjuntos ( para descargar)
Subir
1
Miguel
#52 por Miguel el 26/10/2018

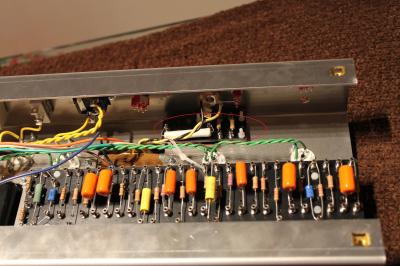

Instalamos la placa pequeña...
Subir
Miguel
#53 por Miguel el 26/10/2018
Placa pequeña
Subir
Miguel
#54 por Miguel el 26/10/2018
Y dale... que no se carga la foto... :suicidio:
Subir
Miguel
#55 por Miguel el 26/10/2018
Placa
Archivos adjuntos ( para descargar)
Subir
1
Miguel
#56 por Miguel el 26/10/2018

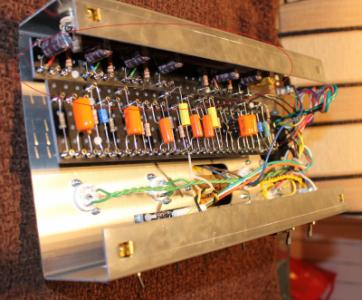

Y luego la mediana de la fuente de alimentación.
Archivos adjuntos ( para descargar)
Subir
feredes
#57 por feredes el 26/10/2018
Esto va cogiendo forma!!!!!
Subir
jorgemod
#58 por jorgemod el 26/10/2018
Vaya arte con el soldador compadre... yo para ratos :va_a_ser_que_no:
Subir
Miguel
#59 por Miguel el 31/10/2018

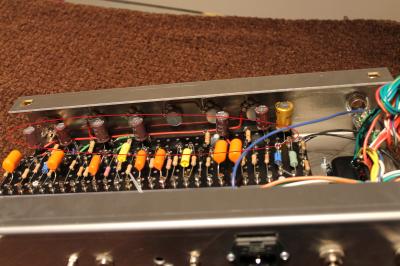

Bueno, a partir de ahora las cosas empiezan a complicarse... Desde el primer momento intenté que el ampli fuera lo más pequeño posible, lo cual supone incomodidades a la hora de trabajar... Y de ahora en adelante hay que ser más ordenado si cabe a la hora de trabajar.

Como ya dije perdí fotos y no conservo fotos del proceso paso a paso, así que iré indicando más o menos las cosas en el orden que recuerdo que las hice, rodeando con circulitos cada paso.
Subir
Miguel
#60 por Miguel el 31/10/2018

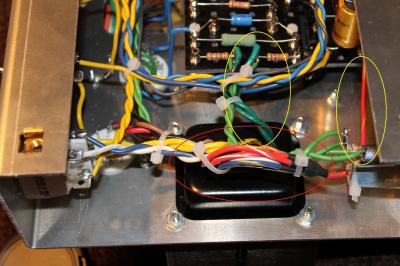

En esta primera foto lo que se muestra es esencialmente el cableado de lo que faltaba del trafo de potencia.

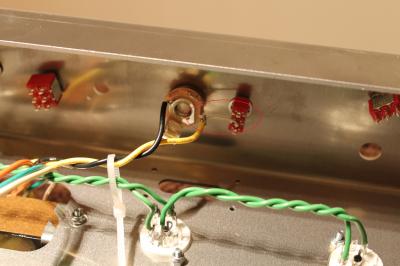

Por un lado se cortaron los cables sobrantes, se aislaron con macarrón termoretractil y se embridaron para que quedara todo bien sujeto. Es lo que está en el círculo rojo.

Por otro lado se conectaron los cables pendientes de conectar: el rojo-amarillo para los toma de tierra de la fuente de alimentación y los verdes para alimentar los filamentos de las válvulas de previo y potencia. Es lo que está en los círculos amarillos.

Con esto terminamos por completo el trafo de entrada.
