Construccion de un ampli handwired paso a paso

Miguel
#37 por Miguel el 25/10/2018
¡Volvemos a la carga!

El siguiente paso es ponernos con las placas donde irán los componentes (resistencias y condensadores). Hay muchas formas de hacer esto: con placas de circuito impreso, con regletas, con placas con ojales, con placas con torretas...

Yo he elegido esta última opción por varios motivos: es fácil de trabajar, es robusto, permite hacer trabajos muy ordenados, es fácil de modificar...

Lleva tiempo hacerlo todo ordenado, pero creo que los resultados merecen la pena.

Este ampli tiene tres placas, una grande para la circuitería de señal, una mediana para la fuente de alimentación, y una pequeña para la matriz de conmutación de canales y para permitir desconectar el altavoz y poder sacar la señal de previo para grabaciones sin riesgos si desconectamos el altavoz.

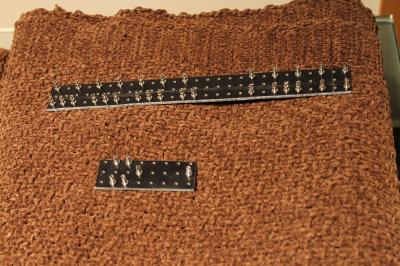

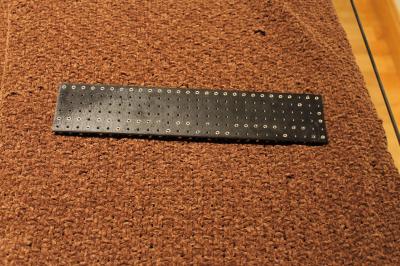

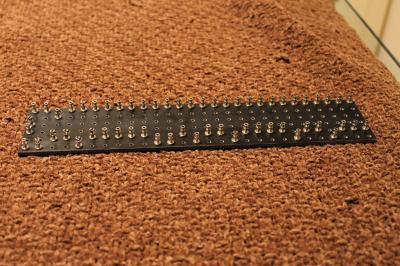

En las siguientes fotos aparecen las placas ya con las torretas instaladas.
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • Boss Katana 50 MKII
    249 €
    Ver oferta
Miguel
#38 por Miguel el 25/10/2018
Y vamos soldando componentes...

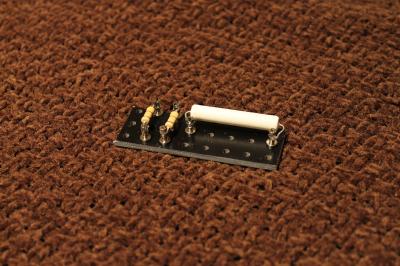

Primero la placa pequeña
Archivos adjuntos ( para descargar)
Subir
Miguel
#39 por Miguel el 25/10/2018

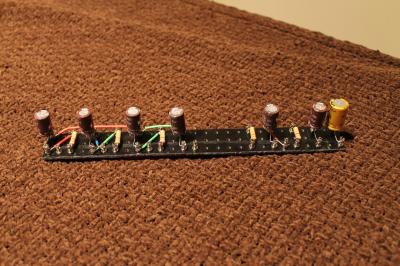

Luego la mediana con la fuente de alimentación
Archivos adjuntos ( para descargar)
Subir
Miguel
#40 por Miguel el 25/10/2018

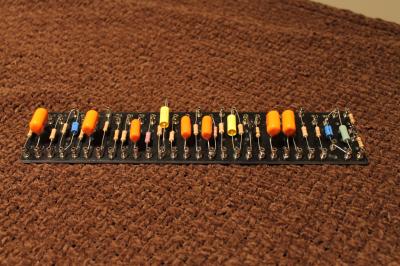

Y por último la grande con toda la circuitería de señal
Archivos adjuntos ( para descargar)
Subir
Javi (txavite)
#41 por Javi (txavite) el 25/10/2018
Que buen trabajo compañero!!
Que sonido limpio lleva? tipo Fender?
Subir
Javi (txavite)
#42 por Javi (txavite) el 25/10/2018
O mejor dicho, en que ampli te estás basando?

Saludos
Subir
Miguel
#43 por Miguel el 25/10/2018
Buenas! Pues el canal limpio es tipo tweed... hasta tres cuartos de recorrido del pote de volumen sube volumen y de ahi para arriba va rompiendo el sonido con un crunch muy musical... y en el canal sucio rompe mucho antes, como al 25% del pote de forma que llegas a alcanzar sonidos hardrockeros espectaculares

asi los dos canales se complementan a la perfeccion
Subir
1
Thorin
#44 por Thorin el 26/10/2018
Pillo sitio, que esto tiene buena pinta...


Salud!!
Subir
Miguel
#45 por Miguel el 26/10/2018
Bueno... y a partir de aquí es donde empiezan a producirse las pérdidas de fotos que comenté en la segunda entrada del post...

Sigo teniendo muchas fotos, pero ya no son paso a paso, así que iré poniendo fotos con varios componentes montados a la vez y tratando de señalarlo con círculos.
Subir
Miguel
#46 por Miguel el 26/10/2018
Lo siguiente que hacemos es volver al cableado del chasis.

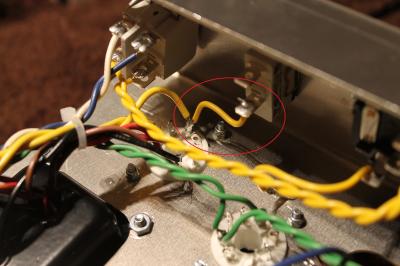

Cableamos el interruptor de standby en amarillo.
Archivos adjuntos ( para descargar)
Subir
1
Miguel
#47 por Miguel el 26/10/2018
Cableamos el “mains” o toma de corriente. Este cableado al mains es provisional: una vez que se compruebe que todo funciona habrá que quitarlo para poder poner la placa decorativa externa, por eso los cables hay que ponerlos un poco más largos de lo necesario.
Subir
Miguel
#48 por Miguel el 26/10/2018

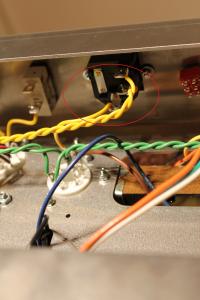

Foto de la toma de corriente
Archivos adjuntos ( para descargar)
Subir
