Cambio de Pastillas y Valores "Raros"

Si te suena bien, pues nada que arreglar.
Pero.... a mi no me parecen valores normales si se ha hecho la medicion bien. Es verdad que la pastilla suelta no va a dar lo mismo que una vez montada, pero con los potes al maximo y seleccionando una sola pastilla, deberia darte algo mas cercano al valor estandar de la pastilla.

Te esta dando valores cerca de la mitad....

Puedes colgar el cableado que seguiste?

Yo intentaria descartar que no tengas las pastillas en coil split por defecto. Prueba con un destornillador a tocar  los imanes de las dos bobinas a ver si suenan los dos.

Pues pa mí que la del mástil te tiene que dar valores aproximados a su salida real cuando mides con el multímetro en el Jack, si te da 3,85 en el mástil o bien estás midiendo la pastilla spliteada o has cableado mal y estás derivando a masa la señal de una de las dos singles que monta la HB.

También es posible que la pastilla internamente esté rota y no esté conectada a la otra.

Prueba esto, pon la posición 5, todos los potes abiertos, mide en Jack y luego con un destornillador, llave o algo metálico golpea los imanes de los dos singles que forman la HB, debería de hacer un ruido algo como "clack" en las dos bobinas.

#13   Pue eso, es que no te había leído 😄

#15
Jaja, me leiste la mente.

Otra cosa es que además para.copiar el cableado no puedes hacerlo por colores, porque de un fabricante a otro cambia los colores de los cables. Los hot y las masas cambian, si no has tenido eso en cuenta ese es el problema

A ver qué comenta el compañero, en las instrucciones pone claramente que es cada color, y efectivamente siempre que haces un diagrama con opción de single golpear los polos me resulta imprescindible.

Aparte de que las pastillas esas originales de casa llevarán dos cables y las que ha puesto son de 4 cables, así que copiar el cableado tampoco puedes copiarlo tal cual.

Edito: ahora que releeo tú post inicial veo que la del mástil y puente estan igual, ambas están actuando en split. Ambas están dando aproximadamente la mitad de su valor, por lo tanto has cabreado mal las conexiones de los hot y las masas

Tengo las mismas pastillas, si me decís como se mide desde Jack pruebo a ver qué me da a mi

#20 metes un cable de guitarra, y mides resistencia con el multimetro entre los dos polos del jack (tip y sleeve). Volumenes y tonos al maximo

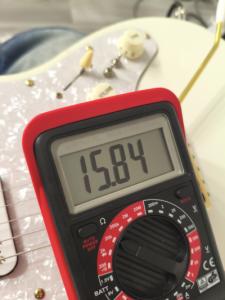

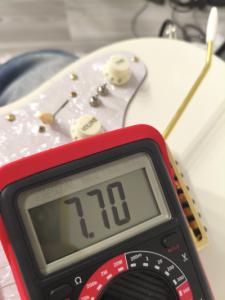

#21 gracias, ya está, adjunto documentos gráficos

#22 Esto es lo que esperaria. El OP tiene valores mucho mas bajos

#23   Tan bajos como que son la mitad de lo que deberían de dar, por qué están spliteadas..

#1 Si te han molado como suenan las HB pues guay pero básicamente estabas oyendo un single no una HB 🤣🤣🤣
