No hombre, este anticuado delay se alimenta a 5V. Exactos porque es su tensión de trabajo.
Si le metes menos es una fiesta de imprecisión de las repeticiones y si le suministras más simplemente lo quemas.
Archivos adjuntos (
loguéate para descargar)
#61 Menciona lo del ruido por ahí arriba.
Si, digo lo que digo porque lo leí en su momento, pero hablo desde la ignorancia.

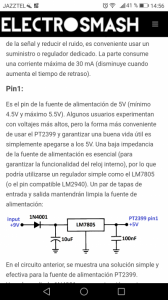

Si, si es correcto. Es casi obligatorio meterle en la alimentación un 7805 y buenos condensadores de filtro, lo sorprendente es que es un CMOS que en teoría son delicados pero buenos, otra manía con las cucarachas antiguas
1
#63 Jodó el mundo viejuno, ¡cuantas cosas desconozco!

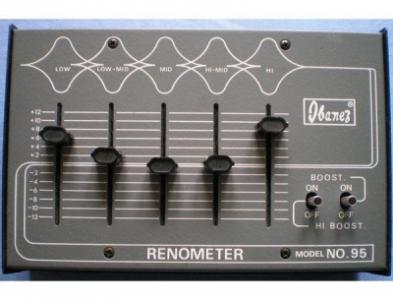

#64 jajaja, ya te contaré. Tengo que reparar un ecualizador ibanez que básicamente son varios wah wah juntos y alimentación simétrica con 2 pilas de 9v, una locura
Archivos adjuntos (
loguéate para descargar)
1
una fotito de las tripas cuando puedas please que eso es muy raro
Uff pero que sencillito a primeras parece un transistor y el op tl062 que con el 52 de texas vale y es barato ahora mismo lo he mirado.no hay nada extrano verdad?

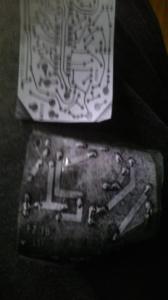

Yo veo posible replicarlo es mas me encanta rastrear webs buscando pcb para mi nivel, pero tengo que decir que el enlace que pones es de un tio que controla y presente en compartir diy y no veo en la red ningun layout de veroboard de este pedal por algo sera
Archivos adjuntos (
loguéate para descargar)
#68 sois unos máquinas, pero yo no me metería ni loco a hacer uno, lleva 5 inductores! Madre mía
Ya se la avería, un fet canal N 2sk30 una antigualla

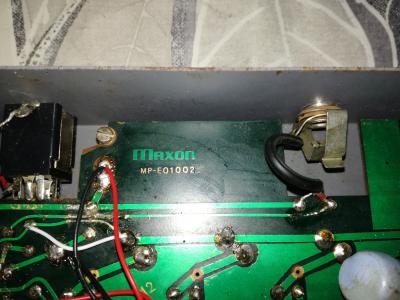

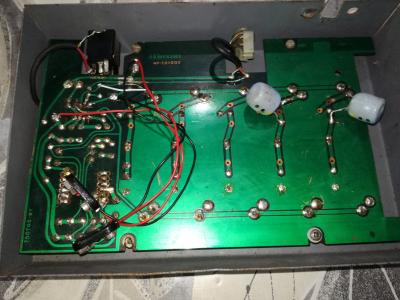

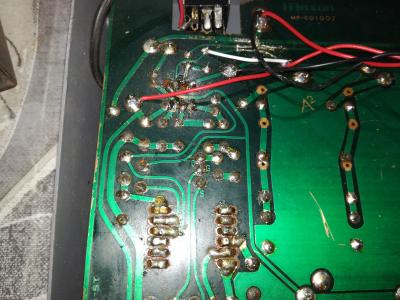

Ahí van las fotos, mirad quien los hacia jeje
Archivos adjuntos (
loguéate para descargar)
, ¿quién se atreve?
.
