Ibanez Tube Screamer - Guia completa, Historia, Modelos y Versiones

Noise
#1 por Noise el 17/04/2020
El Tube Screamer, comercilizado por IBANEZ, aunque fabricado por MAXON en la inmensa mayoría de sus versiones, ha sido y es probablemente el Overdrive mas venerado por los guitarristas de todo el mundo y uno de los mas clonados de la historia.
Este post se centra en los dos modelos mas emblemáticos y conocidos, el TS-808 y el TS9, pero tambien recoge otras variantes en su ultima parte.
En el apunte final indico la fuente usada e informacion adicional que considero digna de mencion.



--------------IBANEZ TUBE SCREAMER ---------------

TS-808

El primer Tube Screamer fue el TS-808 overdrive pro de finales de los 70. Sus predecesores fueron el "Overdrive" naranja y el "Overdrive-II" rojizo que tenían un circuito difuso, mucho más distorsionado y diferente (cerca de un Big Muff), ademas del verde claro OD-855 Overdrive-II que tiene un circuito similar al 808.

El TS-808 y su generación tienen el inconfundible color verde y el boton cuadrado de metal de encendido/apagado.
Los primeros TS-808 tienen el logotipo de "marca registrada" de Ibanez ® que ahora son buscadas piezas de coleccionista. Realmente no hay diferencia real mas alla del detalle, aunque algunos de ellos montan un chip de Malasia Instruments RC4558P en lugar del chip JRC4558 japonés normal.
Un chip raro utilizado fue el chip TL4558P, que también se usó en algunos pedales Boss OD-1.
El chip JRC4558 fabricado en Japón se usó durante toda la vida del TS-808 y el TL4558P solamente se usó a veces.
El JRC4558 proporciona un sonido de grito valvular clásico más potente y con ese dulce rango medio.
El chip RC4558P de Malasia probablemente se usó para abaratar costes, aunque no se aprecia diferencia tonal entre ellos.
Hubo algunos TS-808 fabricados en el período de 1979, para mercados fuera de USA con una placa inferior desenroscable para cambiar la batería, sin tapa de batería de plástico. Este TS-808 tenía un circuito diferente. Utiliza dos chips 1458 que son la primera versión del amplificador operacional dual de baja tecnología.
Ibánez volvió a comercializar este estrecho TS-808 como el "35 aniversario TS-808" en 2014. Es una reedición muy precisa, excepto que usaron chips JRC4558D en lugar de los chips originales JRC1458.
Algunos de los primeros TS-808 también tienen una tuerca que sujeta el conector del adaptador de corriente, mientras que los posteriores no tienen tuerca y un conector adaptador de descarga. No es inusual que un TS-808 tenga una capa inferior de un color diferente.
El TS808 original utilizó una placa de circuito marcada MP-D01201A, pero a finales de 1980 cambiaron a la placa MP-D01201B.

SRV usó el TS-808 con amplificadores Fender, con un tono de aproximadamente 3 y un nivel de aproximadamente 7 para obtener la distorsión del TS.

TS-808 Reedición

A principios de 2004, Ibánez reeditó el pedal TS-808 debido a la demanda popular.
El color parece un poco mas apagado como el unico cambio apreciable a nivel estetico.
La reedición TS-808 utiliza la nueva placa de reedición 2002 del TS9, fabricada por Ibánez, no la placa Maxon antigua y de mejor calidad como la TS808 original y la TS9 anterior a 2002.
Tiene el chip JRC4558D y las resistencias de salida correctas, por lo que suena mejor que la reedición del TS9.



TS9

Alrededor de 1982 y hasta 1985, los pedales Ibanez fueron modificados, apareciendo la serie 9 de efectos. El más popular fue el Tube Sreamer TS-9.
Externamente hay cambios de importancia, el interruptor de encendido/apagado creció hasta llenar aproximadamente 1/3 del pedal, pero internamente es similar al TS-808.
El cambio principal en el circuito TS-9 está en la sección de salida. Esto hace que sea un poco más brillante y menos plano que el TS-808.
En años posteriores, los TS-9 usaron otros chips en lugar del JRC-4558 original. Algunos de estos suenan mal, especialmente los chips JRC 2043DD.
Muchos usaron el Toshiba TA75558 que también se usaron en las reediciones posteriores.
Alrededor de 1993, Ibáñez comenzó a fabricar el TS-9 nuevamente debido a la demanda popular.
Idénticos a los TS-9 originales en sonido, circuitos y apariencia, incluso usaron el viejo manual fechado en 1981. La única diferencia fue el cambio de la etiqueta posterior que paso a ser plateada en lugar de negra.
El chip IC que usan es el mismo que algunos TS-9 originales, el Toshiba TA75558.
Aproximadamente en junio del 1996 salió la reedición del TS-9 con algunos cambios que se pueden distinguir fácilmente de un TS-9 original. Hay un símbolo "CE" en la parte posterior, que se requiere para vender productos electrónicos en Europa. También se agregó un condensador a la parte posterior de la placa que no debería afectar el sonido.
A finales de 2002 se produjo el mayor cambio en el TS9. Maxon deja de fabricar los pedales TS9 y TS9DX para Ibanez.
Los nuevos TS9 son muy fáciles de distinguir. La nueva placa de circuito es de construcción más barata, ya no dice Maxon, ahora dice Ibánez. También aparece Ibanez fundido en el estuche si retira la espuma un poco cerca de la batería, en los más viejos figura Maxon y las tapas de la batería también tienen el logo Ibanez en lugar de Maxon.
Las tomas de entrada en los modelos de finales de 2002 tendían a atascarse, con el enchufe apretado y son más frágiles. En 2003 los hicieron un poco mejor y los interruptores parecen mejores que antes. A pesar de ello parecen sonar similar a los fabricados por Maxon.
En Europa, trajeron de vuelta el chip JRC4558D algún tiempo después, posiblemente debido a las leyes RoHS, pero a partir de 2011 no están usando el chip JRC de manera consistente en los pedales TS9.

The Edge (U2) utiliza un TS9 para la mayoría de sus tonos de saturación, al igual que muchos otros guitarristas famosos de rock y blues.


TS9 originales VS reediciones

El original lleva la etiqueta posterior negra y por lo general, tienen el chip JRC4558D y a veces, el pésimo chip JRC2043D.
La segunda versión cambia la etiqueta posterior que es plateada. Pueden tener los chips anteriores o el chip Toshiba TA75558 que también se usa en las reediciones.
Es idéntico al etiqueta negra (el mismo pedal) solo si el número de serie comienza con 3 o 4, las resistencias están recubiertas de verde que solo se encontraron en los originales (resistencias canela tambien se usaron en originales muy tardíos) y usa un chip JRC4558D original.
El tercero es una versión reeditada, con el símbolo CE. Todos los TS9 con el CE son reediciones. Todavía utiliza la placa de circuito Maxon original y Maxon en la tapa de la batería. Todas las reediciones tienen el chip TA75558 y resistencias marrones.
La última reedición de 2002 en adelante, lleva la placa Ibanez e la inscripción Ibanez en la tapa de la batería.

Los chips JRC4558D originales, son brillantes y de color oscuro, mientras que los nuevos chips son opacos y un poco grises.



RESTO DE FAMILIA TUBE SCREAMER

TS9DX Turbo

A fines del verano de 1998, el TS9DX Turbo Tube Screamer se puso a disposición de aquellos que desean más volumen, distorsión y bajos.
Es lo mismo que el TS9 pero tiene una perilla adicional que tiene cuatro posiciones de Modo. Cada posición agrega un extremo bajo, aumenta el volumen y en realidad disminuye la distorsión. El primer modo es el mismo que un TS9.

STL y TS10

Después de que se suspendió la serie 9, se hicieron los pedales de la serie MASTER o L , sin un Tube Screamer.
Esta serie se realizó solo en 1985. Incluían el modelo STL SUPER TUBE, que es como un Tube Screamer de 4 perillas. Es similar al raro y valioso Super Tube Screamer ST-9 que parece haberse vendido solo en Europa.
Alrededor de 1986, apareció la Serie POWER o la serie 10 de fabricación similar, incluido el Tube Screamer TS-10. En comparación con un TS-808, un TS-10 tiene aproximadamente 3 veces más cambios de circuito que el TS-9.
Entre 1988 y 89, cuando terminó la serie 10, algunos pedales TS-10 se fabricaron en Taiwán, utilizando un chip MC4558. Todos los TS-10 (y otros pedales de las series L y 10) usaban materiales baratos, por lo que a menudo se rompen o se desmoronan y no se pueden reparar tan fácilmente como un pedal TS9 y TS-808.
El TS-5 "Soundtank" de plástico siguió al TS-10 y estuvo disponible hasta aproximadamente 1999 cuando salió la serie TS7 "TONE LOK". El circuito TS-5 es muy similar al TS-9 pero fabricado en Taiwán por DAPHON con componentes más pequeños y baratos. Además, la caja es de plástico, por lo que puede haber más ruido que una caja metálica TS-808 o TS-9 blindada.

TS7 Tone Lok

El último nuevo Tube Screamer estuvo disponible a principios de 2000, el pedal TS7 TONE-LOK. Está hecho en Taiwán como el TS5 pero en una carcasa de metal mas resistente. Estos tienen un interruptor de modo Hot para una distorsión y volumen adicionales.
El TS7 es mucho más barato que un TS9, pero no están hechos/cableados a mano como un TS9 o TS808. Todas las placas, conectores y cables en el interior agregan mucha complejidad y hay muchas cosas que se pueden romper. Además, los pequeños micro interruptores fallan y no es fácil encontrar reemplazos.

TS808HW

Cableado a mano, este pedal es el Tube Screamer de gama más alta jamás creado, para formar parte del mercado boutique. No usa una placa de circuito, en su lugar, las piezas se sueldan a mano en una placa de tira como algunos pedales de fuzz viejos. Las partes son casi iguales a un TS-808 normal. También son true bypass y vienen en una caja genial.

En los últimos años no dejan de invadir el mercado versiones de edicion especial, 40 Aniversario, Vemuram, Gold Ltd. Ed. , ect, que aportan una estética o construcción diferente, y puede que algún detalle interno, pero que en esencia pertenecen a los modelos y versiones que se han mencionado y no alteran sus características tonales.


MAXON (Tube Screamer)

El mismo fabricante japones de los Ibanez Tube Screamer (Maxon), lanzo al mercado dos versiones propias:


Maxon OD-808

El Maxon OD-808 es en realidad un circuito TS-10 (utiliza la sección de salida TS9 / TS10). Las placas de circuito son un poco frágiles, como las TS9 2003 en adelante. Sin embargo, el OD808 no está tan bien hecho como un TS9, los potenciómetros son realmente baratos y se rompen fácilmente y no se pueden reemplazar con un pote normal como un TS9. Por lo tanto la construcción más barata.

Maxon OD-9

El Maxon OD-9 fue lanzado en el verano de 2002. Es un TS9 con el chip JRC4558D correcto y originalmente tenía un interruptor que reemplaza el cambio FET. Los posteriores tienen un conmutador 4 DPDT y conmutación de LED.


------------------------------------------------------------------------------------------------------

NOTA: El post esta basado en este articulo de “Analogman”:
http://www.analogman.com/tshist.htm
NO se ha copiado literalmente. De hecho el texto se ha trabajado, reduciendo su contenido para adelgazar el volumen de lectura, resumiéndolo a información básica y obviando datos mas superfluos, ademas de alguna incorporacion propia o modificacion que no altera sino complementa el citado articulo.
Los comentarios comparativos en cuanto a calidad y sonido son los emitidos por el articulo de referencia y no son opiniones personales, aunque las que se recogen en mi post han sido contrastadas en otros foros de opinion y ademas coincido plenamente. He desechado por identico motivo otras que no gozaban del mismo acuerdo general o que son meros reclamos para publicitar los productos o mods de la propia web.
Archivos adjuntos ( para descargar)
Subir
16
joaquín
#2 por joaquín el 17/04/2020
Sabiendo todo esto que sabes, te comprarías nuevo un Ibanez TS-808 o un Maxon OD-808? Hay mucha diferencia de precio...
Subir
astrako77
#3 por astrako77 el 17/04/2020
Artículo de calidad por lo bien sintetizada y contrastada que está la información. Lo de omitir opiniones personales o no genéricamente compartidas le quita además el halo de cuerno de unicornio característico del marketing. Enhorabuena por el artículo, ha sido un placer leerlo y volveré a él en otras ocasiones, al igual que a la fuente original que citas. Muchas gracias.
Subir
2
Noise
#4 por Noise el 17/04/2020
A ti astrako77 por leerlo y por tu comentario tan constructivo como siempre
Subir
7
Noise
#5 por Noise el 17/04/2020
Joaquín, yo no me compraría ninguno porque ya tengo uno de los viejunos.
Según el propio artículo la reedicion del ts 808 sonará más correcto que el Maxon o el ts9. Entendiendo como correcto a una mayor similitud con el original.
Yo no he comparado los dos que tú mencionas, ni he probado nunca ese Maxon o sea que no podría decirte.
Pero he comparado un ts9 versión 2 de 1994 con un ts808 reedicion actual y conectando los dos uno al lado de otro y usándolos alternativamente, las diferencias son solo matices, aunque existen.
Si los escuchas por separado sería más complicado diferenciarlos.
Los precios son fácilmente comprobables en la web.
Subir
8
Miguel M
#6 por Miguel M el 17/04/2020
Muy buen artículo, muy interesante, gracias!!

Respecto a la comparación de versiones, he probado algunas versiones de los pedales y es complicado, según el amplificador puedes notar mucha o hasta ninguna diferencia. Yo ahora mismo utilizo el modelo digital de Helix, así que igual tampoco soy de fiar!
Subir
1
Círculodequintas
#7 por Círculodequintas el 17/04/2020
Buen trabajo recopilando toda esa información, ordenándola y presentándola de forma sencilla.

Gracias por compartirla.
Subir
1
Noise
#8 por Noise el 17/04/2020
Gracias a ti Círculodequintas por pasarte. Un saludo amigo
Subir
5
Rivertronic
#9 por Rivertronic el 17/04/2020
Excelente articulo de recopilacion, con cantidad de info.

Solo indicar algun dato con la experiencia que tengo sobre el circuito electronico de este pedal. Lo que expongo es un tema tecnico mas bien.

En los modelos originales, alla por el 1979, montaban dos operacionales separados, es decir dos chips, la placa era mas grande. Estos son los mas codiciados por el tema vintage jaja, parece q todo lo antiguo mola, aunque no existen diferencias en el esquema electronico a lo largo de los años, al menos en el basico que conozco.

El CI 4558 integra los dos operacionales en el mismo chip, se integro en versiones posteriones, con ello se gano espacion para la placa y la redistribucion interna de los componentes.

Bueno hasta aqui es algo que ya ha señalado perfectamente el autor del articulo, yo queria aportar que es posible substituir del 4558 por un chip compatible de bajo ruido tipo 2134 (ver imagen), es un poquito mas caro pero baja un poco el ruido de fondo al dar caña al overdrive con tonos agudos a tope, aporta tranquilidad sobre todo si el pedal se alimenta con una fuente que mete ruido hum como hay muchas. Se puede conseguir en Tayda, por ejemplo, y substituirlo facilmente si tienes la suerte de que el chip este montado sobre un soporte tipo dip-8, pero me temo que esto solo se puede hacer en los clones.

Y decir que tambien alucino con la cantidad de diferencias que hacen los guitarristas sobre usar un ts-808 o un ts-9, cuando electricamente solo varian un par de resistencias en la salida de la señal, es que no me quedo a gusto si no lo digo, jaja.

Saludos.
Archivos adjuntos ( para descargar)
Subir
1
Noise
#10 por Noise el 17/04/2020
Magnifico aporte compañero Rivertronic.
Pues estoy contigo en la ultima apreciacion, aunque puedan ser algo mas que las resistencias, no olvidemos que el chip es distinto en segun que versiones, pero la realidad es que las diferencias son sutiles y no todos los oidos pueden detectarlas.
Puestos uno al lado del otro si se aprecia algun matiz diferenciador, pero por separado tengo mis dudas
Subir
5
Walterius Albatrus
#11 por Walterius Albatrus el 18/04/2020
Tremendo!!! Muy buena data y agradable lectura.
Subir
txe
#12 por txe el 18/04/2020
Rivertronic escribió:

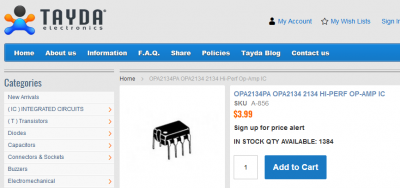

chip compatible de bajo ruido tipo 2134

buen dato apuntado queda, pero son casi 7 euros el chip :) madre mia
Subir
