Stratocaster con 11 sonidos fáciles de usar (serie/paralelo)

Carlos S
#49 por Carlos S el 07/02/2019
Pues voy cogiendo sitio
:)
Subir
Pablo
#50 por Pablo el 07/02/2019

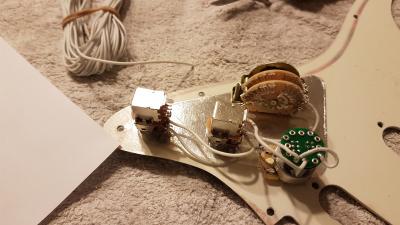

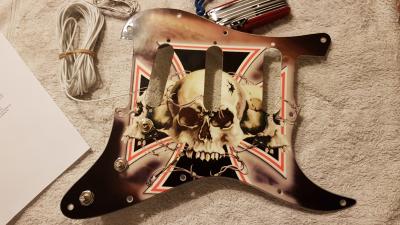

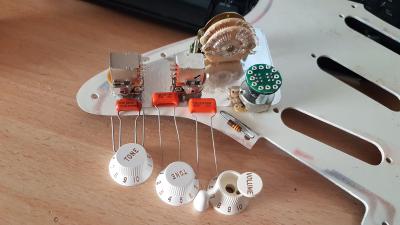

Ya he empezado, con calma.
Archivos adjuntos ( para descargar)
Subir
Carlos S
#51 por Carlos S el 07/02/2019
MMMM. ¿De qué valor es esa resistencia? :rolleyes:
Subir
Pablo
#52 por Pablo el 07/02/2019

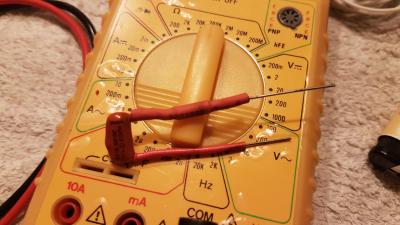

015uf y 022uf los dos condensadores para los tonos.

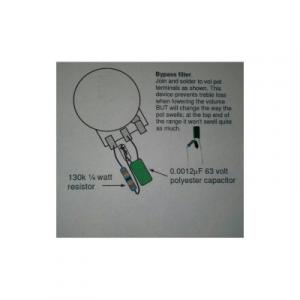

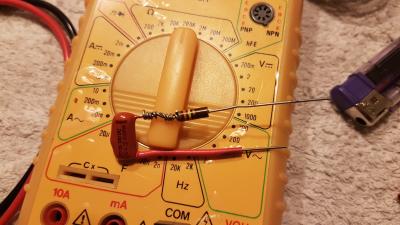

El condensador de la izquierda y la resistencia, van en serie en el volumen para evitar la pérdida de agudos al bajar el volumen "Treble bleed mod KINMAN"
Se lo instalo a todas mis guitarras. Merece la pena si tocas a veces con el volumen bajo en la guitarra.
Archivos adjuntos ( para descargar)
Subir
Carlos S
#53 por Carlos S el 08/02/2019
¡Ah, vale! Pues adelante, a ver ese soldador... :transformacion:
Subir
Pablo
#54 por Pablo el 10/02/2019

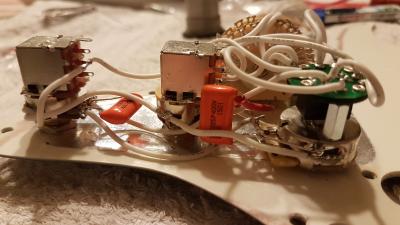

Hoy le he dado otro tiento, quedando para otro día las pastillas con el lío en el selector, que tiene atención el jodío y para lo último dejaré el cable del jack.
Le pondré unas pastillas American Standard que son las únicas que tengo de repuesto.
Archivos adjuntos ( para descargar)
Subir
Pablo
#55 por Pablo el 11/02/2019
Tengo una duda.

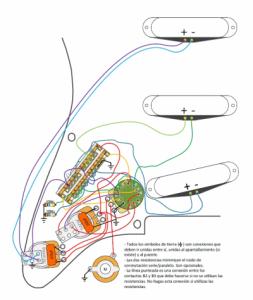

En el esquema, interpreto que las pastillas se ven por la parte trasera, en las tres esta marcado el positivo, o el vivo, en el lado izquierdo de cada pastilla sin embargo, tengo entendido que la pastilla del medio va al reves, por estar bobinada en sentido contrario a las otras dos, ¿debo tenerlo en cuenta a la hora de soldar esa pastilla?
Archivos adjuntos ( para descargar)
Subir
Carlos S
#56 por Carlos S el 11/02/2019
Pablo escribió:
¿debo tenerlo en cuenta a la hora de soldar esa pastilla?

Debes, debes.
Dibujé el positivo y el negativo de cada pastilla porque así queda claro que hay que saber cuál es cual. Lo normal es que la del centro esté invertida, pero no siempre pasa. Debes tomar como positivos los contactos de la pastilla que en un montaje normal irían soldados al selector, y como negativos los que irían todos juntos a masa. En tu caso, supongo que la del centro va invertida y tienes que tenerlo en cuenta.

Estoy viendo que este hilo se está convirtiendo en un diálogo entre nosotros dos. Si quieres, mándame privados para todas estas cosas y te voy respondiendo. Así no braseamos a nadie si es que queda alguien siguiendo el hilo :)
Subir
distraccions
#57 por distraccions el 11/02/2019
Muchas gracias por el aporte, Carlos. Tenía mucha curiosidad y me has ahorrado tiempo y trabajo.
Un saludote
Subir
Pablo
#58 por Pablo el 12/02/2019

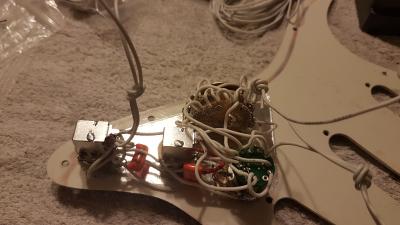

Listas las soldaduras a falta de poner las pastillas y el conector del jack.
Archivos adjuntos ( para descargar)
Subir
Pablo
#59 por Pablo el 16/02/2019

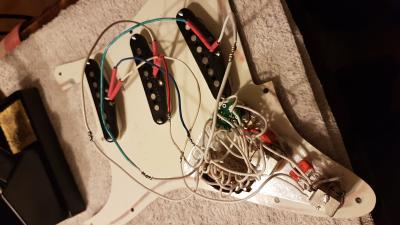

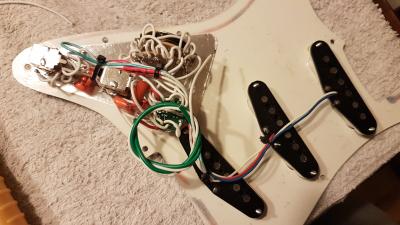

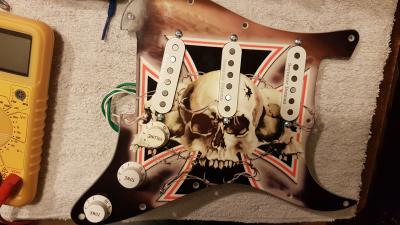

Trabajo terminado.
Ahora sólo falta montarlo en una de las Strato y probar.
Archivos adjuntos ( para descargar)
Subir
Carlos S
#60 por Carlos S el 17/02/2019
Olé, olé :palmas2:

Un consejo rápido: puesto que tienes polímetro, antes de montarlo yo probaría a medir que la conmutacion es correcta. Con los potes abiertos a tope, mide la resistencia en los contactos del jack. Tiene que darte laresistencia de las pastillas. Cada una por separado (posiciones 1, 3 y 5) el valor de esa pastilla (por ejemplo 6K). Si pones dos en paralelo, la mitad (3K), y si pones 2 en serie el doble (12K). Así puedes estar más tranquilo sabiendo que has soldado bien el selector.

Por otra parte, no olvides poner a masa el cable que viene del puente.
