Puente tune no matic

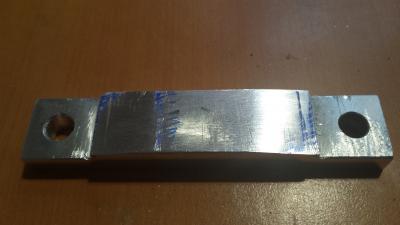

Y limando y lijando seguiremos hasta que se elimine toda la pintura

Todavía falta muuuucho

Si alguien tiene un CNC le puedo pasar los archivos de las piezas y se ahorra mucho trabajo

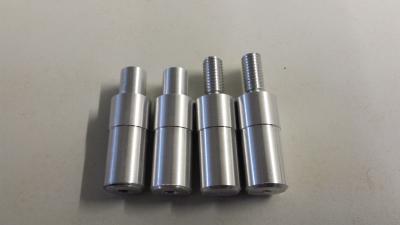

vamos avanzando, los insert me los han hecho en un torno con barra de aluminio

tiene la altura exacta de los agujeros de la guitarra, el stopbar se sujetara con un tornillo métrica 6 que lo apretara contra el insert y la altura del stopbar se ajustara con una arandela de aluminio del expesor necesario, y el puente con una arandela roscada.

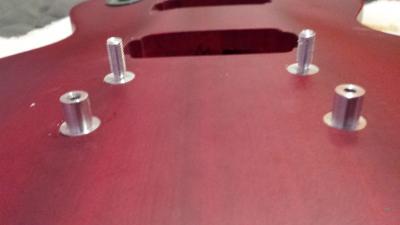

Y así es como quedan.

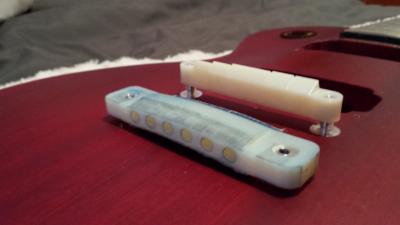

Utilizo las piezas de 3D para comprobar medidas y lo primero que veo es que el ajuste de los agujeros es excesivo, los repaso y sigo

Primera prueba

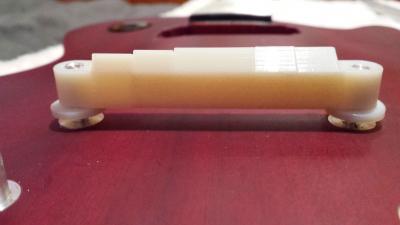

Las arandelas de ajuste del puente todavía no están hechas y utilizo las de 3D para ir calculando medidas, la intención es calcular la altura mínima que necesita el puente y hacer la arandela de ese espesor, aunque tengo duda de si no calcular la altura exacta y hacerla de ese espesor para quede más firme.

Empezamos a darle la otra curvatura

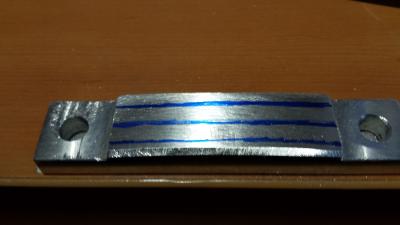

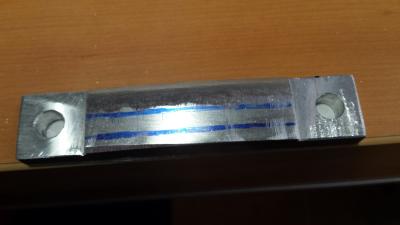

Poco a poco va cogiendo forma

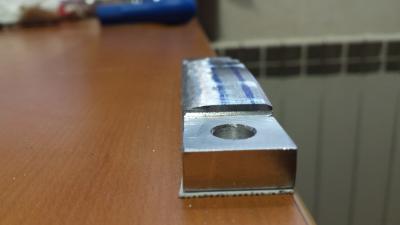

La mitad casi lista
