Proyecto tipo Mayones Regius

Dokken
#1 por Dokken hace 3 semanas
Buenas! Aprovechando las vacaciones de verano y que estas guitarras se me escapan al bolsillo me he animado a construir una guitarra inspirada en la mayones regius, modificando un poco el cuerpo, pala y la forma de construccion (hay algunos detalles de estas guitarras que con las herramientas que tengo es complicado)

Lo primero toco coger un plano (no a escala) para empezar a trabajar en la silueta. Básicamente pase la imagen a autocad y tomando las medidas de humbucker fui escalandolo hasta conseguir el 1:1. Para pasarlo al dm que utilizaré como plantilla imprimí el plano y le di una pasada con spray



Le pasamos la caladora y vamos viendo que zonas hay que modificar para dejar la silueta a nuestro gusto


Una vez repasados todos los cantos tenemos la plantilla lista para trabajar la madera

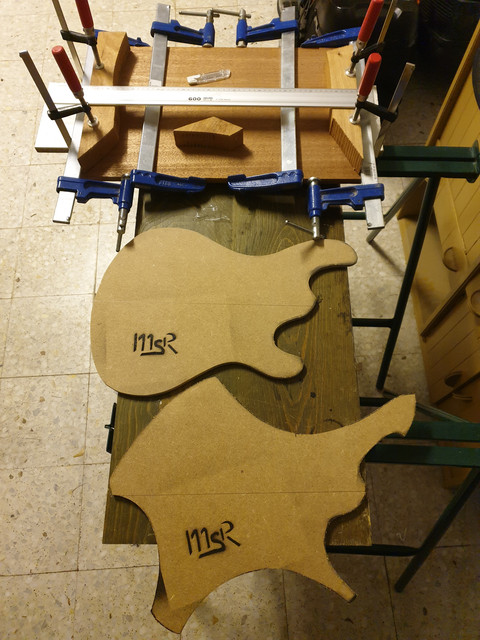

Comenzamos a encolar las maderas. En este caso utilizamos caoba americana para el cuerpo y tamarindo para la tapa. 33mm de cuerpo y 7mm de tapa con chapa negra de sicomoro entre ambas partes.


Una vez encolado, ponemos la plantilla y comenzamos con la preforma de la guitarra.

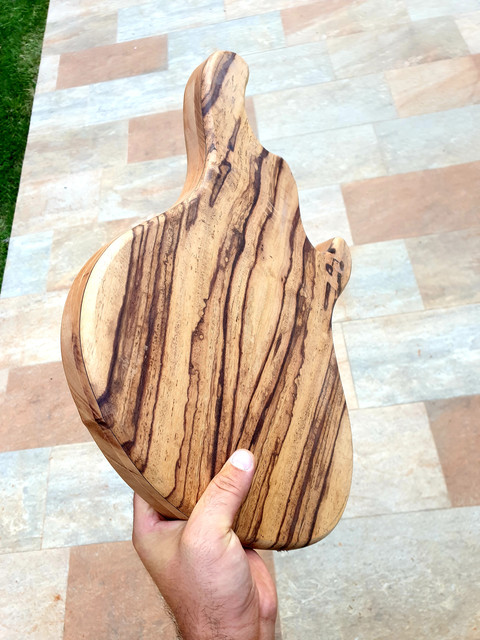

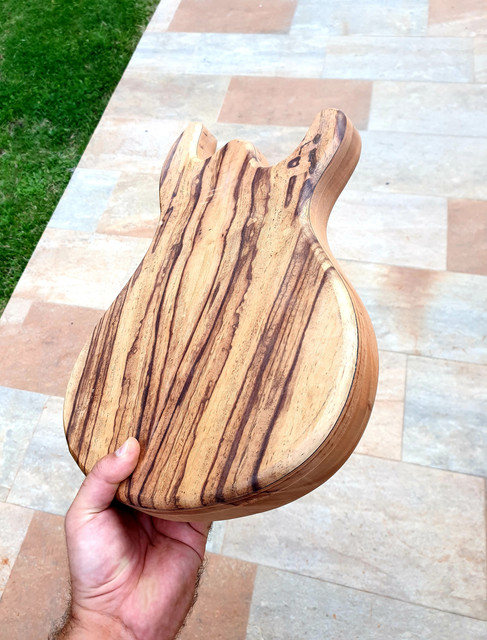

Toca el turno de la fresadora. Tras copiar la plantilla, rematamos con la fresa curva para redondear todo el contorno.

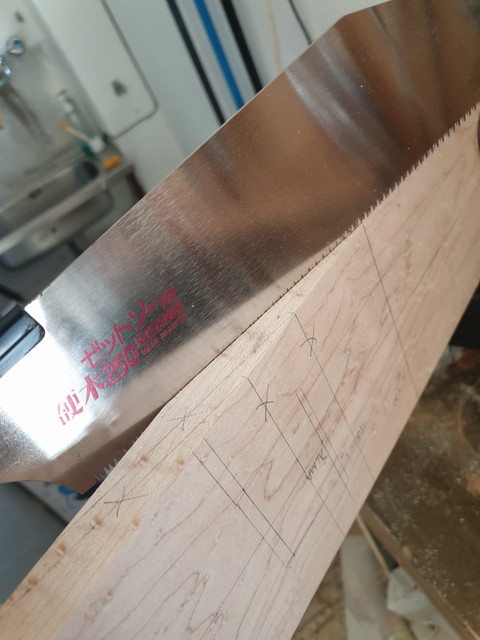

Siguiente paso, es el turno de ponernos con el mástil. Se trata de un mástil arce ojo de pajaro, al que le practicamos el scarfjoin para conseguir una inclinación de pala de 12 grados.


Tras rectificar a mano las superficies, esta listo para encolar, con una chapa negra que al tallar nos dará una curva negra q contrasta con el arce.

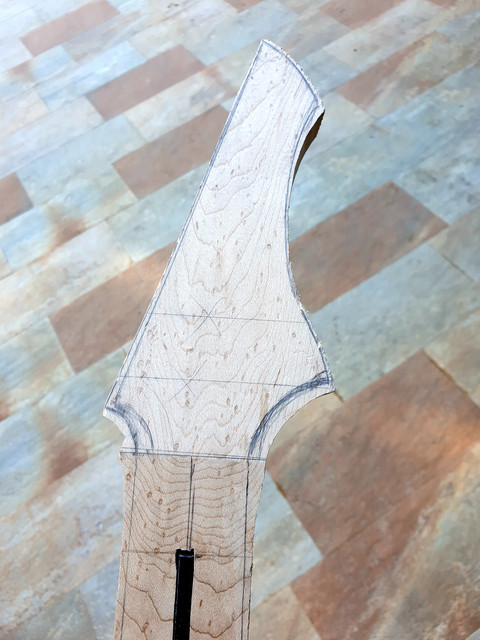

En este caso he optado por diseñar una pala nueva diferente a la de mayones. En principio para darle un toque diferente y para poder aprovechar un juego de clavijas en línea que tengo por aquí.

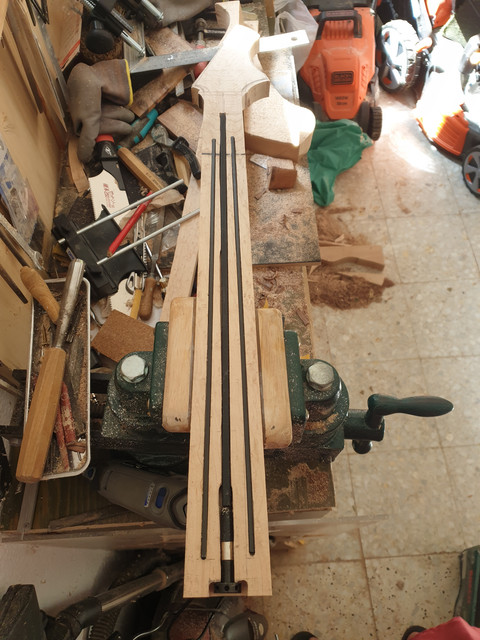

Nos ponemos con los fresados del mástil, alma de doble acción con acceso en el talón, y dos refuerzos de fibra de carbono. El fail es q en la primera pasada me bailo la fresadora, pero el resto del canal fue bien y encaja el alma al milímetro, justita justita.


Preforma de pala y mástil lista!


Una vez fresado el mástil con la plantilla, preparamos el encolado de diapason. Nos ayudamos de dos brocas de 1.5mm para que no se nos mueva, aplicamos cola (poniendo un poco de cinta de carrocero para no pegsr el alma) y lo dejamos encolado a la espera de secar y poder fresar el diapasón copiando desde el perfil del mástil.

En breve más avances!!
Subir
12
Thorin
#2 por Thorin hace 3 semanas
Vaya pintaza tiene esto....cojo sitio!! Me encantan las Mayones a mi también...

Salud!!
Subir
1
Dokken
#3 por Dokken hace 3 semanas
Se me olvidaba jaja, aquí van las specs:

Maderas:
- Cuerpo caoba americana 2 piezas
- Tapa drop top tamarindo
- Diapasón ébano exótico 25" y radio 10"
- Mástil arce ojo de pajaro

Hardware :
- Pastillas EMG 81-85
- Selector de cuchilla 3 posiciones
- Tono y volumen
- Puente hipshot
- Clavijas (duda entre grover o hipshot)
- Cejuela Graphtech

De momento tengo todo claro menos el color del hardware. Tengo unas grover negras y unas hipshot con bloqueo cromadas, estoy dudando si hipshot + grover (todo negro) o hipshot + hipshot (todo cromado)
Subir
4
Sergio
#4 por Sergio hace 3 semanas
Espectacular. Me quito el sombrero una vez más. Tiene pinta de ir a quedar tan guapa o más que las que me enseñaste cuando nos vimos hace unas semanas. :aplausos: :aplausos: :aplausos:

Muy buena elección la pala de 6L en vez de 3+3 o 4+2, le va a dar un toque muy diferente.

Dokken escribió:
De momento tengo todo claro menos el color del hardware. Tengo unas grover negras y unas hipshot con bloqueo cromadas, estoy dudando si hipshot + grover (todo negro) o hipshot + hipshot (todo cromado)

Pues dependerá de cómo finalices la tapa, pero a priori viendo la veta de tamarindo yo creo que todo el hardware negro puede quedar brutal.
Subir
1
olmost
#5 por olmost hace 3 semanas
Joder que buena pinta. Me quedo por aquí que también soy fan de Mayones, yo optaría por hardware negro.
Subir
1
Vicent
#6 por Vicent hace 3 semanas
Dios! La regius, una de mis guitarras preferidas.

Siguiendo hilo +1
Subir
1
Dokken
#7 por Dokken hace 3 semanas

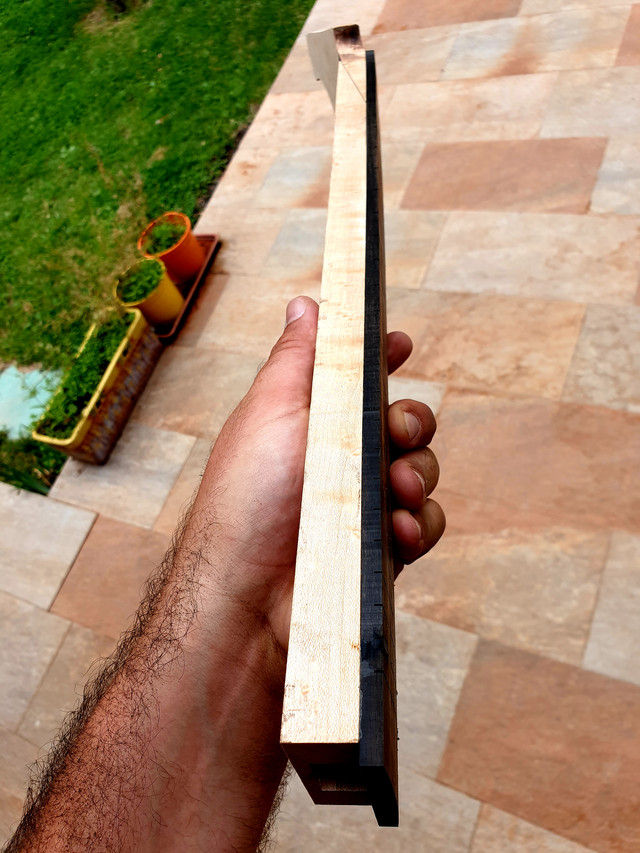

Aquí van un par más del diapasón fresado


Qué ganas de metele mano al tallado del mástil!
Subir
Dokken
#8 por Dokken hace 3 semanas

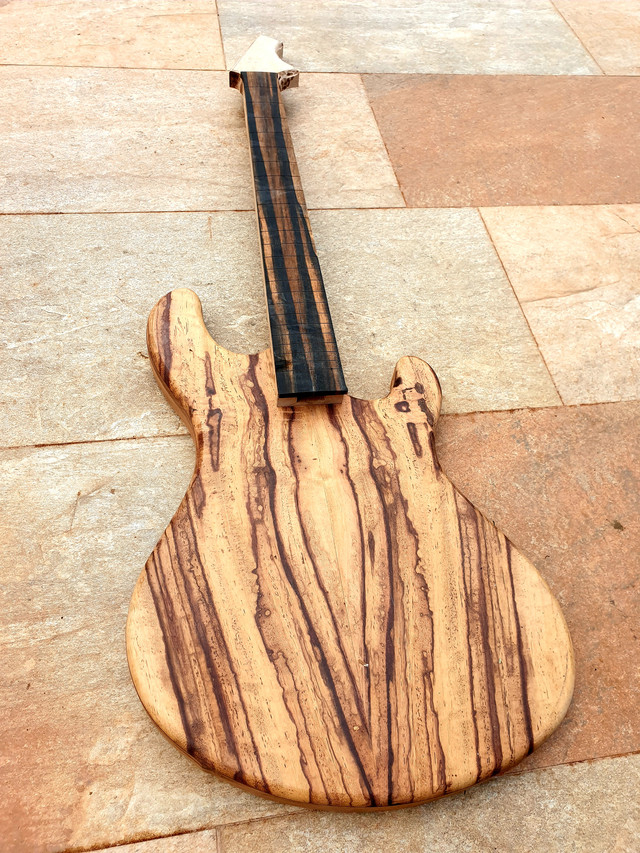

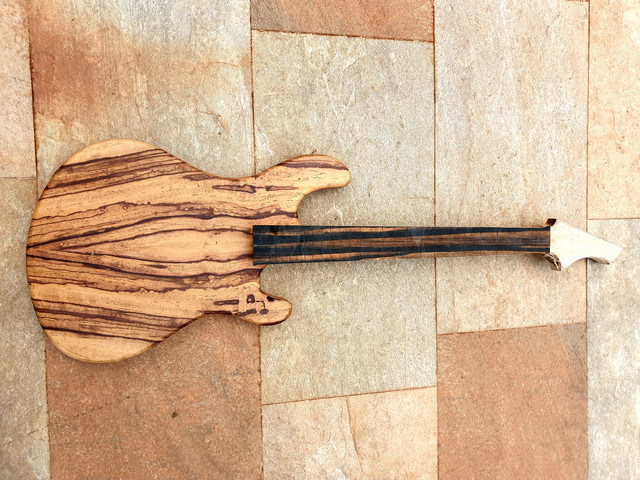

Aquí un par más. La idea era dejar la pala con el arce visto, pero creo que voy a reducirla un poco para poder aprovechar un sobrante de tamarindo y colocarlo en la pala tambien.

Subir
6
Dokken
#9 por Dokken hace 3 semanas
#2 la verdad es que tienen un diseño muy muy elegante, una pena no poder hacerla multilaminado el mástil.

#4 la verdad es que yo tiro también más a por el negro jeje, aunq haya que rascar un poco el bolsillo, que cromado tenía fichados un par de puentes. El acabado seguramente vaya con truoil.

#5 me he recorrido pinterest entero viendo Mayones jajaja, y sip, diría q el 99% negro, quedando de muerte
Subir
Vicent
#10 por Vicent hace 3 semanas
#9
Doken, como haces y que fresas usas para contornear el cuerpo a plantilla sin desconchones??

Un saludo
Subir
1
Dokken
#11 por Dokken hace 3 semanas
#10 pues utilizo unas fresas CMT, dos con el rodamiento cerca del vástago (cada una es de una longitud distinta) y luego otra con el rodamiento en la punta.

Mi fresadora es de máquina, así que para la primera pasada uso las fresas con rodamiento en el vastago. Una vez esta hecho ese paso, monto la otra, quito la plantilla, le doy la vuelta al cuerpo y copio sobre lo fresado antes.
Subir
2
Vicent
#12 por Vicent hace 3 semanas
#11

Gracias!
Subir
