Proyecto Marshall Lead Mosfet Pedal

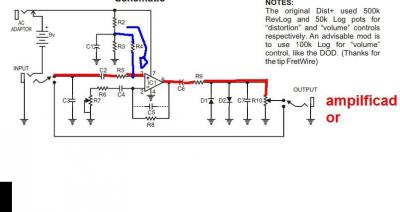

¿solo con polarizar la pata 3 con ese voltaje del divisor de tension ya puedes alimentar el operacional a 9v entre positivo y masa?

#409 Sí, en este caso es así de sencillo. Eso y añadir los condensadores de desacople C2 y C6.

el c2 y el c6 siempre se ponen igualmente en las entradas, base, puerta, reja y en las salidas, anodo, drenador, colector para no dejar pasar la componente continua de la señal hacia las entradas de otras etapas, los operacinales son distintos, me pierdo mucho con ellos.

dazz ¿tu habias visto esto?
Lo he encontrado en el cuartito diyer:
http://foro.cuartitodiyer.com/viewtopic.php?f=4&t=6522
ya les di el toque de lo que aqui se cuece.

Hacia mucho que no entraba en ese foro, es con diferencia el foro mas adelantado en DIY en español.

Ah, genial tío, gracias. Luisito es un crack, voy a echarle un ojo a eso

Interesante, Luisito utiliza un trafo +12, -12, osea que 24V en total, y dice que el original es de +14 -14 a pesar de que el esquema dice que la alimentación es de +16 -16

Pues esto nos va a venir bien entonces,

Dazz, buenos dias, aqui tenemos otro hilo para leer:
http://guitar-fx-layouts.42897.x6.nabble.com/Intro-amp-Lead-12-Preamp-Design-td43589.html

Gracias Tony. Estoy en ello

Veo que has preguntado en el cuartito diyer si la etapa de potencia contribuye al tono del Lead 12, excelente pregunta, a ver que nos dicen
En el otro hilo guiri no hay mucho que digamos

Claro, en ese foro hay gente con muchísimo nivel, saben un monton y te lo explican todo de maravilla, yo pienso que la etapa mosfet no aporta nada, pero a ver que opinan esta familia.

#419 Creo que hay Leads 12 que llevan transistores bjt en vez de mosfets en la etapa, no sé si el preamp es igual en ambos pero si lo es, sabemos si suenan diferente?
