Problema con Tube Screamer Ts808

Ok, vas a poner todo en orden. Conecta todos los cables y coloca el circuito integrado original. Vas a medir los pines 1,3 5 y 7. Deberían ser practicamente iguales.

OFERTAS Ver todas

-59%

Hughes & Kettner Spirit AmpMan Classic

145 €

Ver oferta
-17%

Harley Benton DNAfx GiT Mobile II

49 €

Ver oferta
-37%

IK Multimedia ToneX One

154 €

Ver oferta

Exacto. Los cuatro me dan 4,4 V aproximadamente

Oye, esas medidas están bien, así que vas a hacer dos cosas. Primero mide el pin 8 que debería darte 9 V, y luego mide el pin 4 que debería ser 0 v.
Si te dan correctas, por favor vuelve a probar el pedal ( Tranquilo, no me volví loco).

Jeje. Pues los pines me dan los valores que me has dicho. Al probar el pedal: apagado suena el amplificador (el bypass funciona como siempre). Encendido, puedo controlar los potes, pero para que suene la guitarra tengo que subir mucho el gain del ampli, y aun así me coge interferencias de la radio o algo así. Al menos ya no suena ese sonido como a crujido...

Ok. Ahora cambia el circuito integrado por uno nuevo, y vuelve a probar el pedal. Por favor dime que integrado nuevo usaste ( número o modelo).

Voy a utilizar uno igual, un RC4558. Está bien, no? También he comprado un TL072, pero tiene los pines en línea...

Si puedes usar el TL072, mejor. Pero ten cuidado de no ponerlo al revés.

Los integrados tiene una marca para identificar el pin 1, No te guíes por la escritura de sus números, sino por la marca.

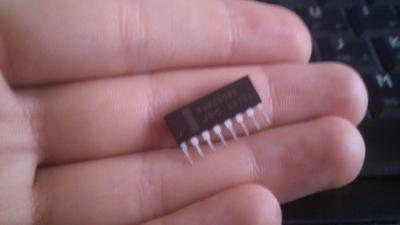

Lo sé, pero el TL072 es de este tipo, así que no encaja en el zócalo. O hay otra forma de colocarlo?

Archivos adjuntos ( para descargar)

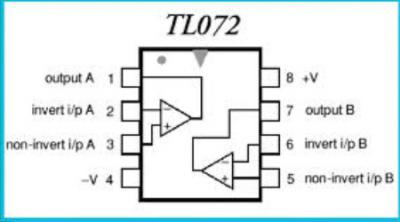

Cónchale amigo, compraste el que viene con con 16 pines en vez de el de 8 pines. Así que ese no sirve. Tendrás que usar el 4558 nuevo.

Archivos adjuntos ( para descargar)

Ese RC4558 que compraste no nos va a servir.

No, no. Es de 8 pines jeje. Es que en la foto parece que los otros 8 estan ocultos, pero no. Solo tiene 8. Igualmente tendré que usar el 4558
