Problema con Tube Screamer Ts808

El pin 6 me da 4,48. Lo del T-3 no me ha quedado muy claro. Quieres que desconecte el cable T3 de la placa y mida el pin 6 otra vez? Te refieres a eso?

OFERTAS EN TIENDAS Ver todas

-11%

Ibanez AE340FMH-MHS

745 €

Ver oferta
-47%

Hughes&Kettner Spirit of Vintage

47 €

Ver oferta
-7%

Harley Benton SC‑Custom III Active VBK

298 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Guitarra clásica Hermanos Bros modelo especial

1.800 €

Ver
Vintage BB mk1 **Precio Especial Promoción**

100 €

Ver
Schecter Demon 7 mejorada con Blackout.

365 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

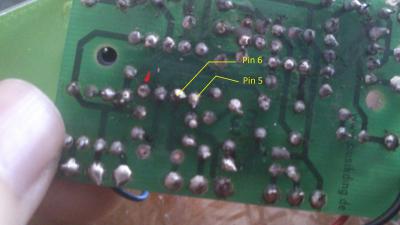

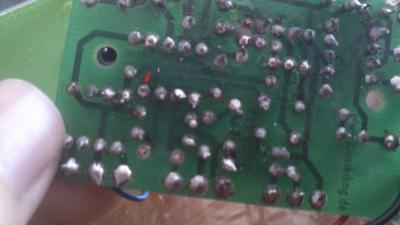

He revisado lo del pin 5. Yo no veo nada importante a simple vista. Te mando una foto de la zona con el pin 5 señalado en rojo.
Ya sé que las soldaduras tienen muy mala pinta. Es que las he repasado ya varias veces :preocupado:

Archivos adjuntos ( para descargar)

Ok, cuando te pido pido que midas el pin 6, pues si, es así que debes medirlo, sacando el cable T-3.
La medida debes hacerla con el cable puesto y luego con el cable afuera ( deja el cable afuera por ahora).
Ahora, por favor mide el pin 5 con el cable T-3 desconectado.

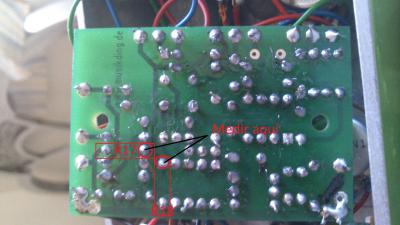

La foto que me mandaste es muy buena. Revisa si estás midiendo bien con la siguiente foto:

Archivos adjuntos ( para descargar)

Hecho. El pin 6 me da 0 con el T-3 desconectado (?)
El pin 5 da 9,29 (con el T3 desconectado también)

Edito: Ouch... Creo que he medido mal.

Me toca hacer las medidas del integrado desde el principio. He estado considerando los pines así desde el principio:

1 5
2 6
3 7
4 8

Ok, por favor sólo mide los pines 5 y 6 verdaderos con el cable T-3 desconectado.

Ya están los verdaderos!

pin 5: 4,5 V
pin 6: 0 V

Ok. ahora mide los pines 1 y 3. Por ahora no importa si el cable T-3 esté conectado o no.

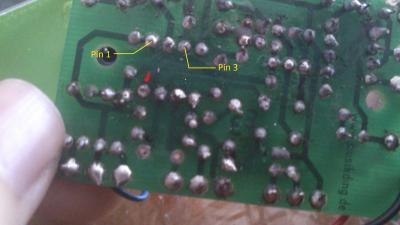

Archivos adjuntos ( para descargar)

Hecho. Los dos me dan 4,56 V.

OOPS, Mandé una foto equivocada je,je..

No importa :P Los dos pines me dan 4,56

« Ir a Electrónica DIY

Regístrate o identifícate para poder postear en este hilo
