Esquema 2 Humbuckers y 5-Way Switch

  • 1
MusiCoder
#1 por MusiCoder hace 2 semanas
Buenas a tod@s
Estoy tratando de montar un esquema para una guitarra con cuerpo Strato pero con 2 humbucker.
Quiero aprovechar un selector de 5 posiciones de los normales (barato) y me preguntaba si podría jugar con el coil split y montar una electrónica interesante, de forma que las 5 posiciones del selector sean:
1. Neck
2. Neck coil
3. Ambas
4. Bridge Coil
5. Bridge
(o similar)
He buscado en seymour duncan y tenemos el siguiente esquema:
https://www.seymourduncan.com/images/wiring-diagrams/2H_5WSPL_1V_2T.jpg
Pero he probado a montarlo y no me funciona y debe ser por que el 5 way blade que utiliza en el esquema es de dos polos y no sé bien como pasarlo a un selector normal.
Por ello, partiendo del siguiente esquema a ver cómo veis vosotros que debemos hacer el emparejamiento de conexiones:
Como siempre cuando esté resuelto, dibujo el esquema y lo dejo aquí para que le sirva a todo el mundo.

Muchas gracias
Archivos adjuntos ( para descargar)
New Project.png
Subir
mane_
#2 por mane_ hace 2 semanas
Yo le di mil vueltas s esa configuración pero fue e imposible con un switch normal. Necesité un superswitch.

Suerte.
Subir
MusiCoder
#3 por MusiCoder hace 2 semanas
¿Con lo del superswitch te refieres a uno con 2 polos, no? Este:
Subir
Kenworht
#4 por Kenworht hace 2 semanas
Se puede.
Has de conocer las posibilidades que ofrece tu switch.
Conectas las pastillas desde la izquierda.
1 puente
2 central
3 mastil.
4 salida al pote.
5 lo conectas a tierra.
6 conectas el cable de single coil de la pastilla del mastil. Si son pastillas Duncan, la union del cable rojo y blanco.
7 conectas la union de la pastilla de puente.
Prueba asi porque yo lo hice. Y funciona.
Subir
mane_
#5 por mane_ hace 2 semanas
#3 Sí. A uno de esos.
Subir
MusiCoder
#6 por MusiCoder hace 2 semanas
#4
lo de 4 salida al pote ... ¿Será el de volumen, no?
Y 2 central... No hay central. ¿Que va allí?
Gracias
Subir
Kenworht
#7 por Kenworht hace 2 semanas
Sube una imagen de tu switch.
Si , al pote volumen .
Ok. Ese lo dejas sin conectar.
Subir
MusiCoder
#8 por MusiCoder hace 2 semanas
Entonces según tu esquema tendríamos las siguientes conexiones:
1 B
2 -
3 C
4 E
5 F
6 A
7 D

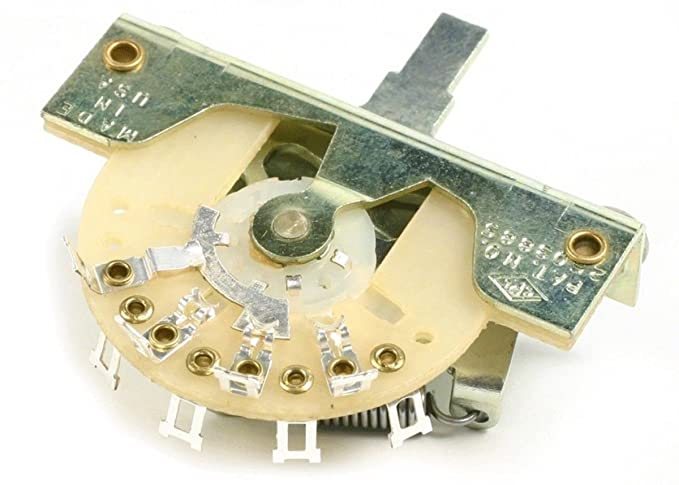

PD: Mi selector es igual que el del esquema, salvo que le falta una patilla central (lleva 7)
Subir
Kenworht
#9 por Kenworht hace 2 semanas
Le estoi dando vueltas y creo que no se puede.

Mira el superswitch.
Subir
mane_
#10 por mane_ hace 2 semanas
Es que no se puede. Ya te digo que yo le di mil vueltas. Pero mil...
Subir
Rubiolus
Rubiolus
#12 por Rubiolus hace 2 semanas
Según el esquema que yo tengo desde hace años, las dos patillas centrales son las conexiones que siempre están conectadas a placa.....dices que sólo tienes 7 patillas, eso significa que la patilla central, la número 4 es común a los dos circuitos del selector...revisa el enlace que he puesto y mira los diagramas para entenderlo....las dos patillas de placa se unen con un puente en un esquema tradicional, al ser el selector de dos polos, pero al ser aquí lineal, ya está unido por defecto.....he hecho un boceto rápido de lo que tú has puesto con letras y dónde debe ir, según mi esquema...prueba a ver si funciona
Archivos adjuntos ( para descargar)
Subir
