Construcción de una variante de Les Paul

pordiosero
#13 por pordiosero el 18/02/2009
¿Nadie dice nada de los selectores? ¿Es buena opción, o mejor hacerlo justo al revés? :P

Nadie ayuda!!!! :D
Subir
OFERTASVer todas
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
pordiosero
#14 por pordiosero el 23/02/2009
Bueno, pos ha habido algún que otro avance :)

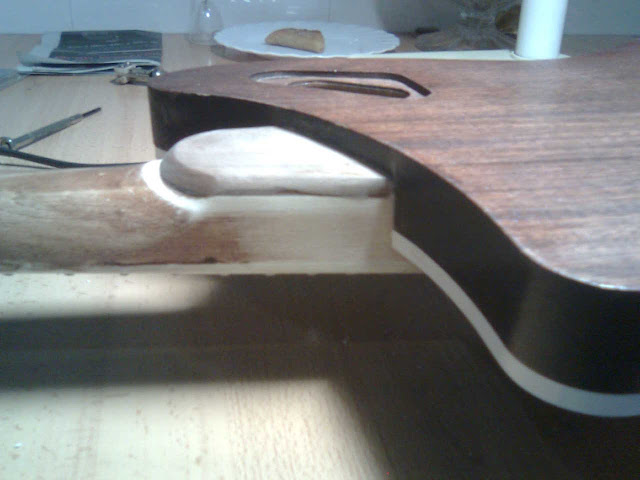

Por un lado, he lijado un poco más la zona del mástil en la que se une con la pieza de relleno que metí entre él y el zócalo.



Y bueno, queda alguna fisurilla vista entre una cosa y otra, pero estoy por dejar que el barniz lo disimule... no os imagináis qué dura es el jodido nogal!!!



He hecho otro apaño más: me pasó lo mismo que cuando rehice mi bajo, y es que monté el puente sin haber metido antes el cable para masa. Mejor que no os ocurra esto. He logrado sacar la pieza que va empotrada haciendo palanca con unos alicates encima de una tablilla de madera, pero poniendo una protección entre la tablilla y el cuerpo. Ha salido bien, le he quitado nu poco el esmalte por donde iba a hacer conexión con el cable, y lo he vuelto a empotrar. Ha opuesto resistencia, así que... bien.

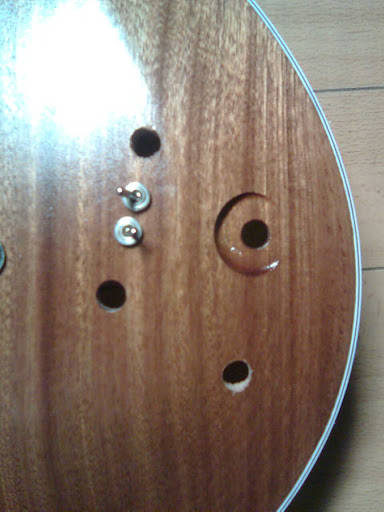

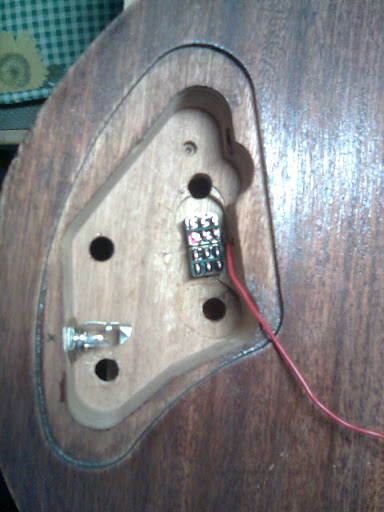

Además, he taladrado dos agujeros que me faltaban para los controles, otros dos para los conmutadores (paralelo/serie, fase/fuera de fase), y el del jack. La madre que parió al del jack: me ha salido un poco pegado a un pote, pero espero que no pase nada, poniendo un aislante entre medias... muy poco espacio!


Una nota. Como lo he hecho yo, que no sé si es lo mejor, es perforando sucesivas veces, cada una con una broca mayor que la anterior. La última de fuera hacia adentro, para intentar no joder la cara vista.


He tenido que tirar de fresadora para que los selectores pudieran "asomar" lo suficiente... tener cuidado al hacer esto! si es una fresa para taladrador, como la mía, y lo hacéis a pulso, cuidado con los rebotes al dar con una pared.... puede haber destrozo...


También ha habido que hacer un trasplante: el selector de pastilla que compré era "largo", demasiado, por lo que de montarlo se saldría fuera del cuerpo. Así que he hermanado este proyecto con mi epiphone les paul, cambiando un selector por otro. Es sencillo, pero un coñazo.


Nota: las epiphone traen la de dios de pintura, y la tuerca... estaba hecha un ocho!!! (quizás busque por ahí una rosca alternativa.

En la siguiente foto se ve cómo queda montado el selector. He metido tres cables apantallados, uno para cada pastilla, más el retorno que irá a la salida. He soldado todos los apantallamientos al cacho central del conmutador que tiene que ir a tierra.


bueno, un par de fotos más pa que se vea cómo va quedando... los reflejos trigueños de la caoba son preciosos y cambian muchísimo según desde dónde les dé la luz :)




Por cierto, los potes también son demasiado grandes. Peeeero, se puede solucionar poniendo contratuercas... ya os contaré si encuentro tuercas de las medidas necesarias :D
Subir
frasco
#15 por frasco el 23/02/2009
te va a quedar una preciosa guitarra.
:bien:
Subir
kurtito
#16 por kurtito el 23/02/2009
va bien, a mi me gusta visualmente hablando, lo otro se vera despues, pero le tengo fe, saludos
Subir
alvaroravla
#17 por alvaroravla el 23/02/2009
buah me encanta!!

Por cuanto te va a salir el proyecto total??
Subir
santyush
#18 por santyush el 26/02/2009
esta muy buena!! el mastil de flying v le queda re bien!y lode las iniciales quemadas esta bueno!ya quiero ver fotos de como se ve terminada
Subir
pordiosero
#19 por pordiosero el 27/02/2009
Pues ya está (casi) acabada!

Bueno, falta hacer en contrachapado las tapitas para la electrónica y dale un último barnizado a los cantos y la parte de atrás...

La he probado, y bueno, tengo que decir que defectos sonoros no le encuentro... pero tiene más brillo la epiphone les paul que tengo (a la que le puse la misma pastilla en el mástil que a ésta: la SH2n de Symour Duncan)... que eso, que no me lo esperaba :(

Por otro lado, las chorradillas de serie / paralelo para la pastilla del mástil, y lo de fase / fuera de fase para la del puente, funciona, y dan algo de juego :)

En cuanto pueda, hago fotos con una cámara digilta (y no la mierda móvil que he usado), y las subo :D

¿Cómo puede ser que la Epi tenga más brillo que la que he hecho? entiendo que tenga más cuerpo el sonido... más graves... más contundencia... pero... por qué más brillo? a ver si alguien me sabe responder... es una Epiphone Les Paul Standard....

NOTA: quizás que lleve una tapa de flame maple (arce) (aunque no sea vista)...
---------------------------------
Bueno, aunque no sean de buena calidad, pongo algunas fotos :D



Subir
chrismax Baneado
#20 por chrismax el 27/02/2009
Te quedo muy bien :aplausos: a ver cuando te subes unas muestras de sonido.

Respecto a la les paul standard, si lleva tapa de arce, desconozco la calidad de la misma, pero si lleva, lo dice la review en la web oficial.

:saludo:
Subir
Adrifersa
#21 por Adrifersa el 27/02/2009
Menudo bellezón!!!! te ha quedado impresionante tío... :shock:

+1 por ese trabajito bien hecho y por mostrarnos el proceso!

:saludo:
Subir
pordiosero
#22 por pordiosero el 27/02/2009
jeje... no toco demasiado bien (qué le vamos a hacer), pero puedo subir algunas cosillas... que pierden bastante al grabarse con el cutremicrófono que tengo (quizás pinchando directamente a la entrada de línea de la tarjeta..).

y la tapa entonces marca la diferencia.... arf! no me quejo de la que he hecho, más bien....ahora respeto más a la epiphone (pa que luego digan que son malas, etc) :P
---------------------------------
ah! gracias opr el +1, adrifersa.... pa mañana la lista de componentes/materiales, y las "cosas que he aprendido" haciéndola :)
Subir
Adrifersa
#23 por Adrifersa el 27/02/2009
Pordiosero escribió:

ah! gracias opr el +1, adrifersa.... pa mañana la lista de componentes/materiales, y las "cosas que he aprendido" haciéndola :)


Está más que merecido...

Pues... sí, sería muy interesante hacer un recuento de tooodos los materiales que has necesitado... y por supuesto también importante, saber en qué cosas te has equivocado y en qué cosas has tenido precauciones... :ok:

A ver si la dejas ya terminada del todo y podemos oírla :D

:saludo:
Subir
dave_mrubio
#24 por dave_mrubio el 27/02/2009
la epi standar "deberia" llevar tapa de arce, al menos segun lo que dice la paginilla de epiphone... otra cosa es que creo que he visto en algun lado (no se si en la web de demolitiontatoo) que la tapa era bastante fina asi que el aporte al sonido no seria demasiado evidente... aun asi yo creo que el brillo extra lo puedes tener ahi...

La guitarra te ha quedao guapisima por cierto...

enhorabuena:ok:

+1
Subir
