Construcción de una guitarra tipo X neck through.

Zamarripa
#25 por Zamarripa el 09/12/2011
Digo que:

que cosa mas bella compañero :shock: las benditas CNC's
Subir
OFERTASVer todas
  • Universal Audio UAFX Dream '65
    319 €
    Ver oferta
  • -12%
    Simulador de amplis DSM & Humboldt Simplifier
    262 €
    Ver oferta
  • -38%
    ¡Gran descuento! Squier Paranormal Super-Sonic IBM
    289 €
    Ver oferta
xus univers
#26 por xus univers el 12/12/2011
Seguimos con el proceso:

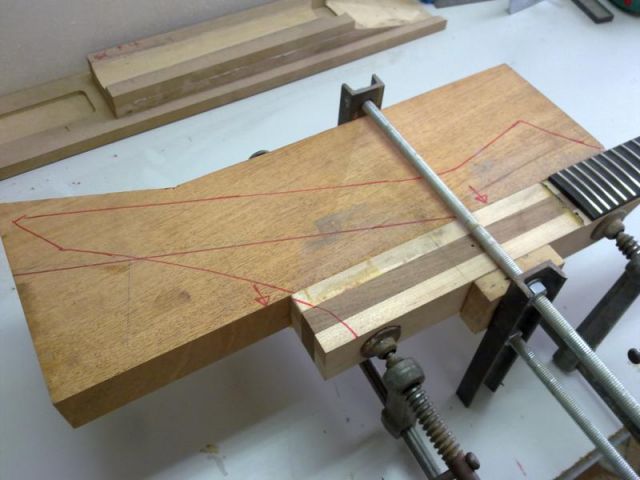

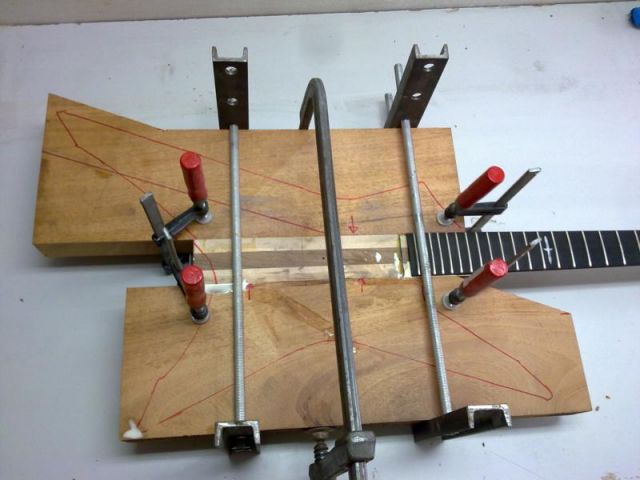

Una vez tenemos los trastes nivelados y recoronados es hora de empezar con la cola. En este caso empezamos con un lateral, podríamos haber en colado los dos laterales pero podríamos tener problemas de desviaciones que en el futuro te pueden condicionar el grosor de la guitarra o cualquier otro problema, así que primero uno y después el otro lateral.
Y como siempre aplicamos cola Titebond, y presión, esperamos un día y encolar el otro lado de la guitarra.
Recordar que la madera utilizada para el cuerpo es caoba de Nicaragua.

Subir
francisco javito
#27 por francisco javito el 12/12/2011
De puta madre!! va a quedar :rock:
Subir
Zamarripa
#28 por Zamarripa el 12/12/2011
Es un mounstro camarada!!!
Subir
xus univers
#29 por xus univers el 20/12/2011
Seguimos con una nueva entrega de fotos esta vez mecanizamos el cuerpo.
Una vez la unión está seca, es momento de volver al quirófano.

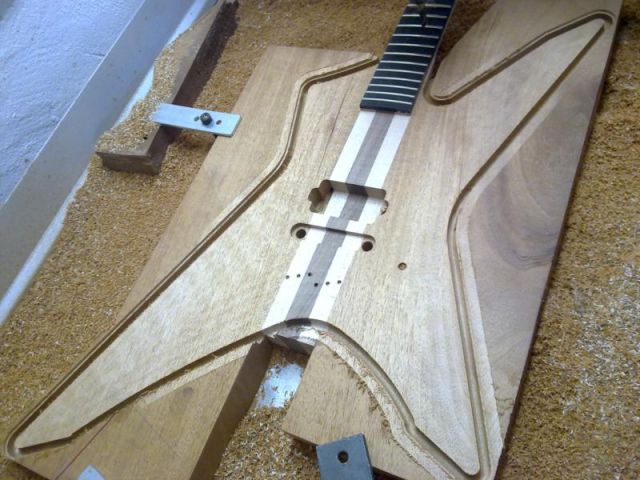

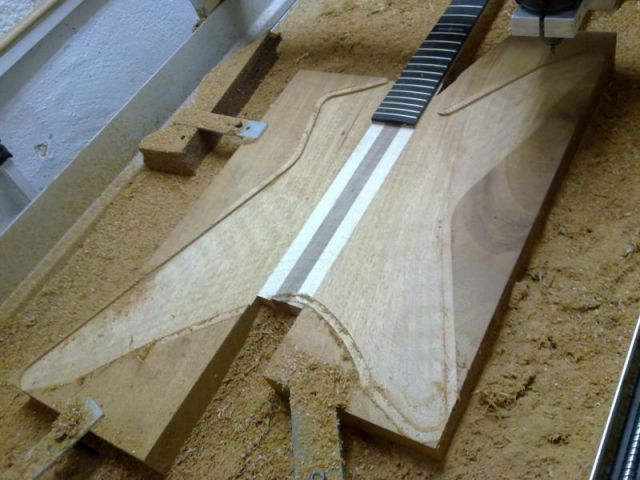

Primero hay que amarrar bien la pieza y centrar perfectamente el mástil respecto a los ejes de la maquina, después mecanizamos todo lo que falta: contorno exterior, unos rebajes que lleva por todo el cuerpo, la cavidad de la pastilla, el puente, los taladros para que las cuerdas puedan atravesar el cuerpo, y por detrás la cavidad para la electrónica y la batería.

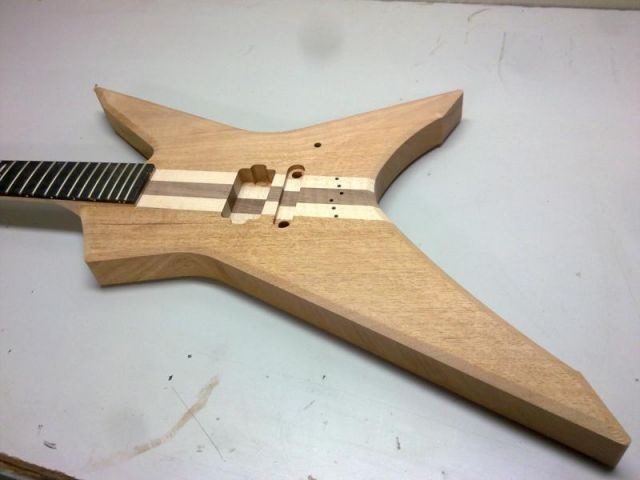

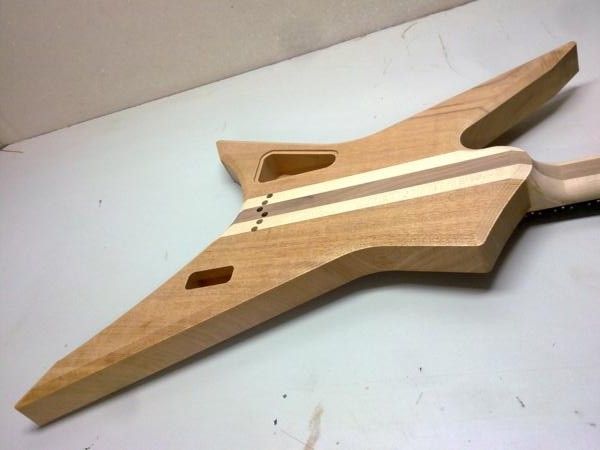

Se me pasó hacer alguna foto más, sobre todo mecanizando por detrás que no tengo ninguna, pero dejo un par de foto recién salida de máquina, donde ya se puede ver todo el diseño de la guitarra.



Próximamente seguiremos con el proceso de acabado.
Saludos a todos, y gracias por los comentarios.
Subir
metalvana
#30 por metalvana el 20/12/2011
:sorprendido: increible! Admiro profundamente lo que estás haciendo!!
Subir
Di Romein
#31 por Di Romein el 20/12/2011
pero valla pasote!!!!!!!!!!! :D como mola colega!!!!!!!!!!! :D felicidades :D
Subir
Franyjos
#32 por Franyjos el 20/12/2011
Increíble trabajo, compañero, ojalá tuviera yo materiales para poder hacer eso. Espero que avance sin problemas el proyecto!
Subir
tetexd
#33 por tetexd el 20/12/2011
Cuanta prolijidad por dios!! :sorprendido:
Subir
Zamarripa
#34 por Zamarripa el 26/12/2011
Insisto CNCs :shock:
Subir
piterorocks
#35 por piterorocks el 26/12/2011
alabado seas!!!que pasote!!!!!!
muchisima suerte y ya nos pondras algunas pistas de audio para ver como suena este monstruo después de tu gran trabajo !!Felicitaciones
Subir
skyelth
#36 por skyelth el 27/12/2011
ooooh :sorprendido:
hace mucho que no revisaba tu trabajo pero woooow te va exelente esta increible
espero todo sobre el acabado :D
Subir
