Construcción B&G Little Sister

Es un escándalo manera de trabajar que tienes.
Trabajas el nivel dios del detalle y eso es lo que marca la diferencia entre algo bueno y algo único como lo que haces tú

Gracias por compartirlo

#121
Qué pasada!
Hacía unas cuantas semanas que no me pasaba por aquí. Enhorabuena compañero!
En cuanto al mástil, me gusta tu opción tipo Gibson, con el ángulo en el cajeado del cuerpo en lugar de en el bloque del mástil.
Estoy deseando ver el final.
Un fuerte abrazo!

Muchas gracias Bob bienvenido de nuevo Kayto, bueno que andes por aquí con la experiencia que ya tienes con la B&G

Vamos con más actualizaciones...

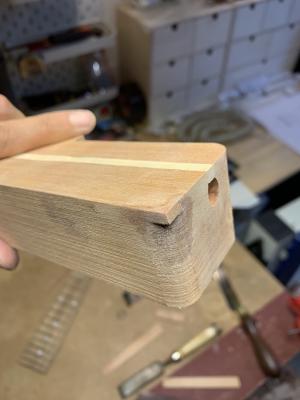

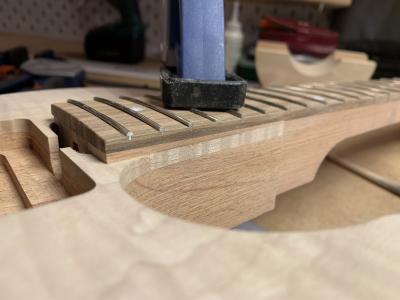

Remate del mástil/tenon contra el cuerpo:

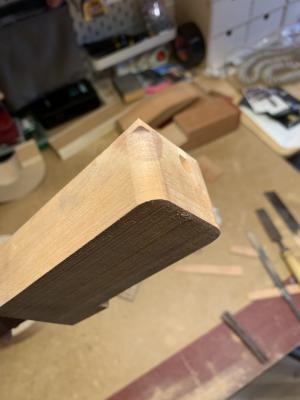

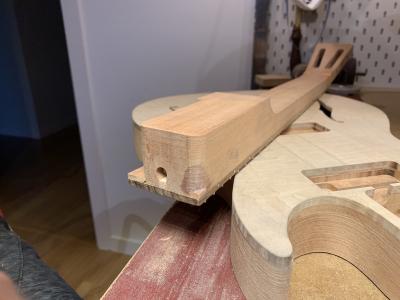

Como ya mencioné, me salté el diseño original de la terminación del mástil, redondeando las aristas del extremo del tenon. Para “maquillar” esta mod, improvisé una solución para que el remate del mástil que queda visible sobre el cuerpo, quede como en la original.

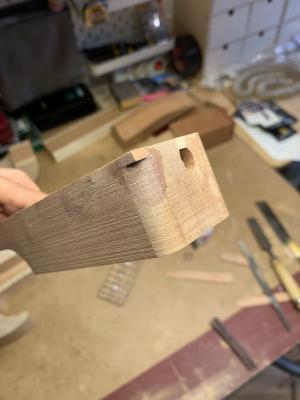

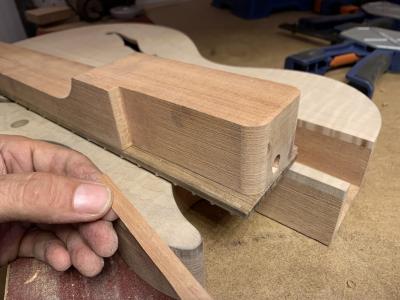

Con un trocito de caoba al que le damos justo el espesor de la porción de mástil que asoma sobre el cuerpo, le damos la forma de la curva.

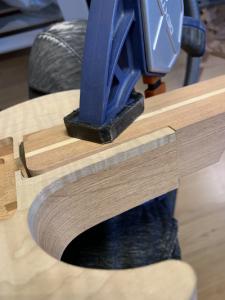

Lo pegamos.

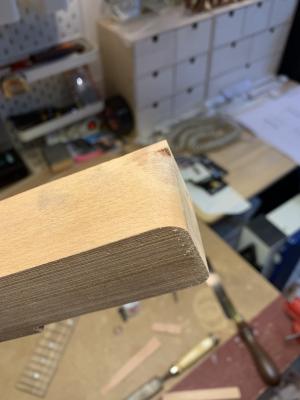

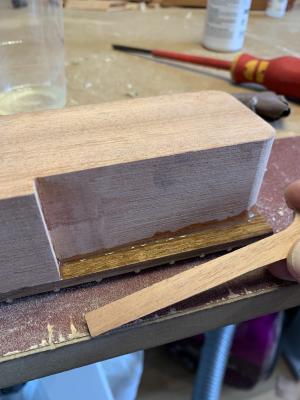

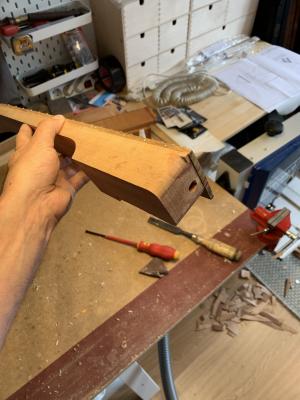

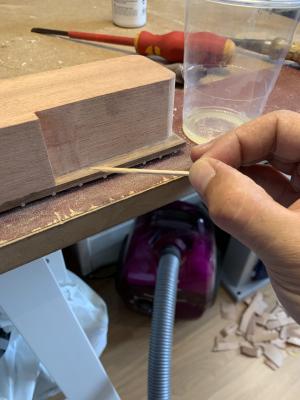

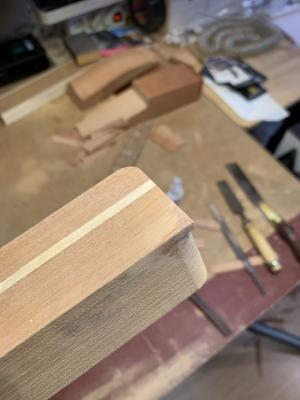

Y limpiamos e igualamos el excedente.

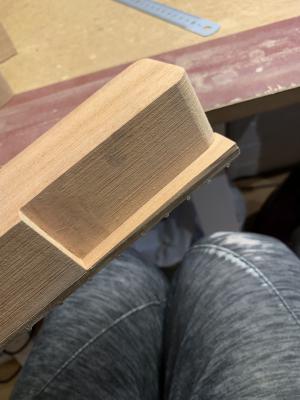

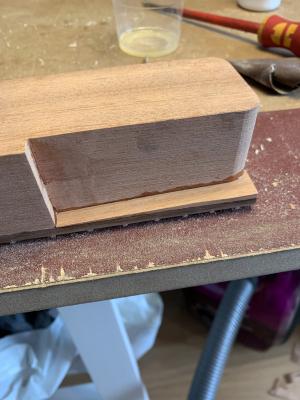

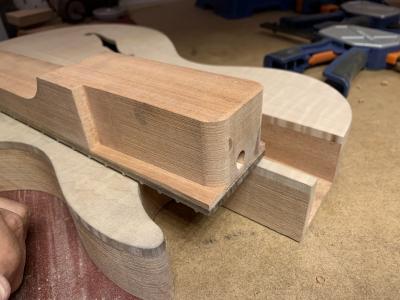

Consiguiendo esto.

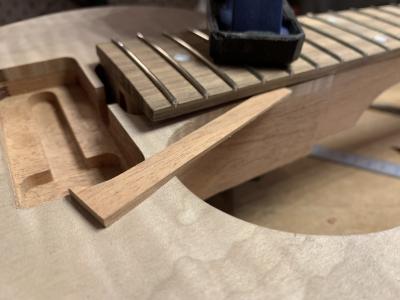

Después vamos con el otro lado. Aquí hay que hacer una pequeña cuña de caoba, tal como la hacen los de B&G, para “rellenar” el hueco que quedaría sino entre tenon y diapasón.

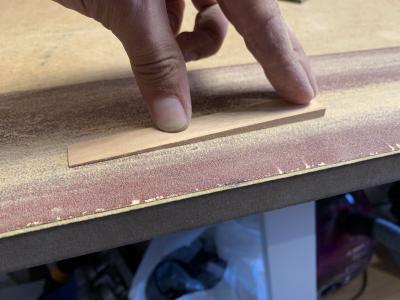

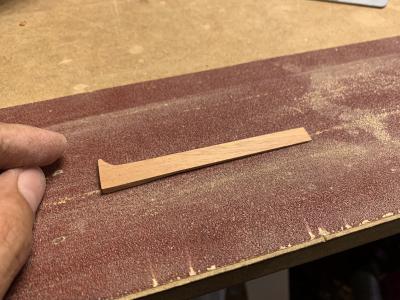

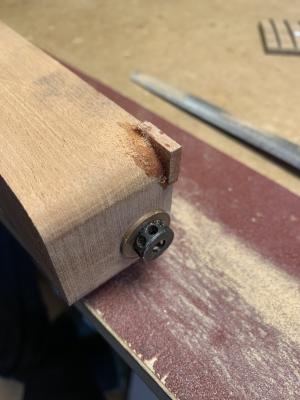

Aquí dándole el ángulo/grosor.

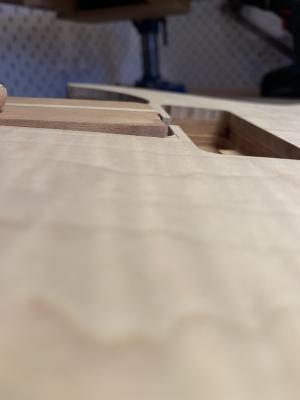

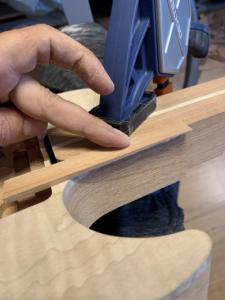

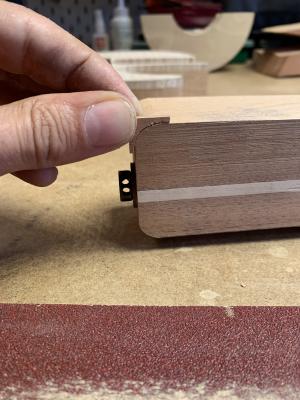

Comprobando que va bien de espesor.

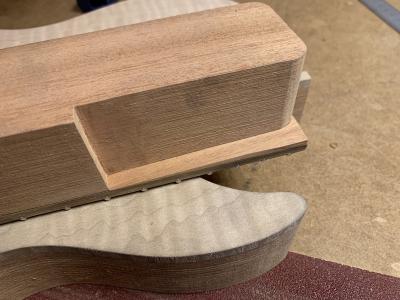

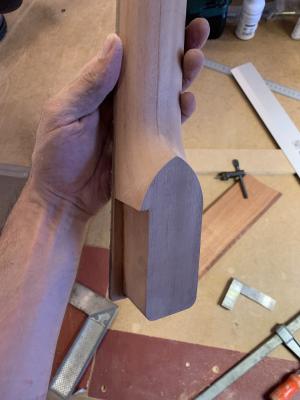

E igual que en el otro lado, salvamos la mod del tenon copiando la curvatura en la cuña para “ocultar” este cambio, misma jugada vamos.

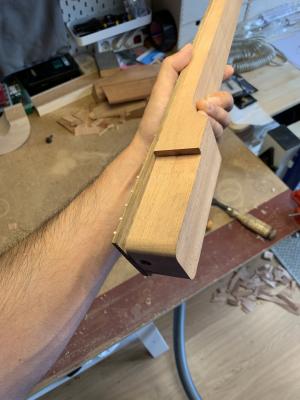

Y aquí no ha pasado nada
























.

Hora de unir el diapasón al mástil.

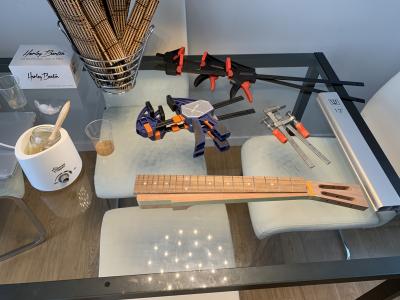

Preparando los bártulos y el hideglue.

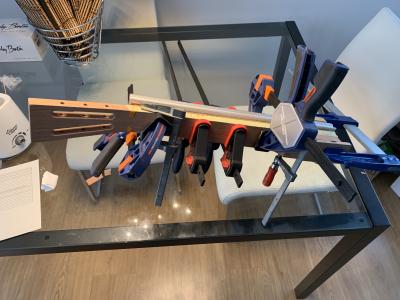

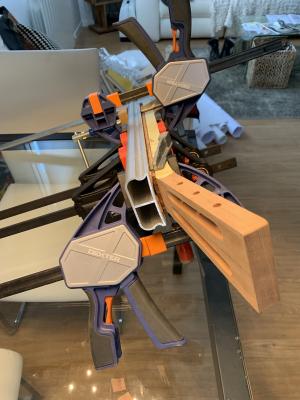

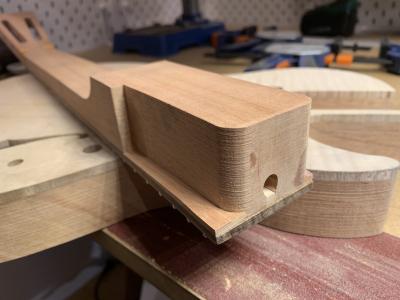

Aquí me salté las fotos del proceso, y lo siguiente que tengo es ya con todas las sargentas.

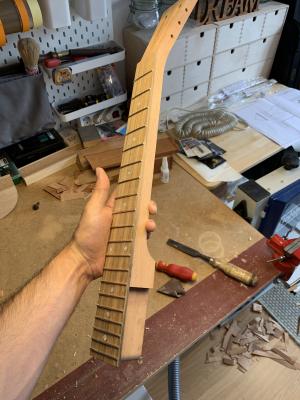

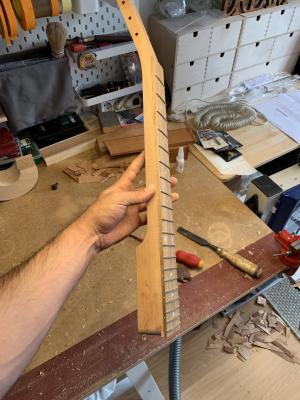

Tras secar y limpiar los restos de cola.









Ahora sí, pegamos la cuña con un poco de cola de pescado.

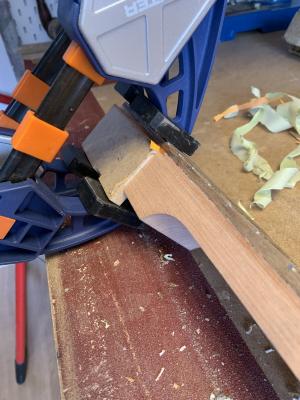

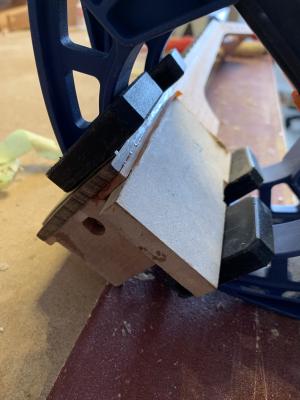

Y lo dejamos secar amarrando firme la cuña con un taco de DM y las sargentas.











.

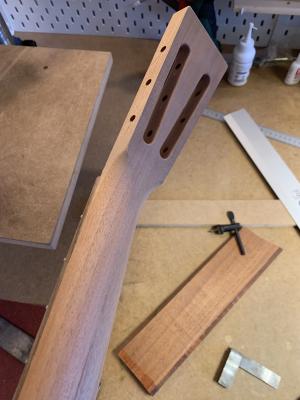

Y por último, turno de conformar el mástil.

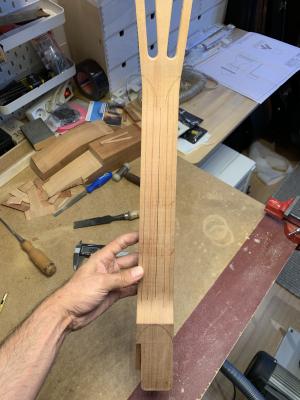

Trazamos varias líneas paralelas al eje para tener una referencia visual de cómo vamos cuando empecemos a eliminar madera, así como las líneas de referencia del zoque o hell y el cuello de la pala.

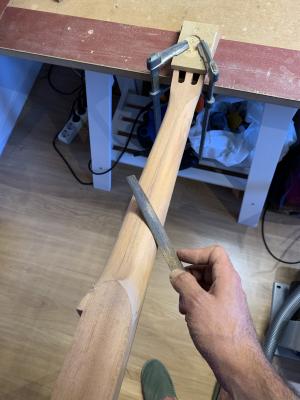

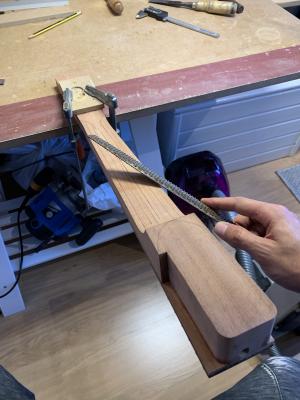

Empezamos con la escofina.

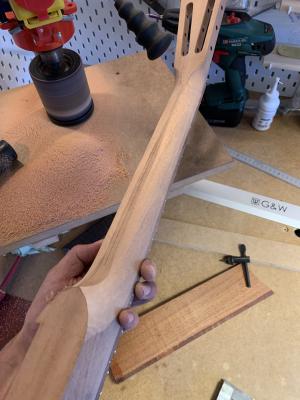

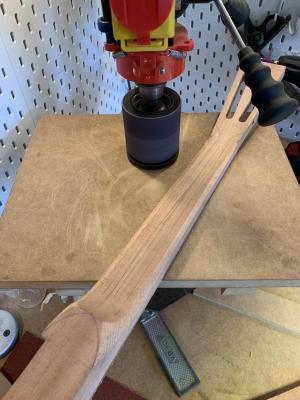

Y como no me quiero cargar las cervicales y veo mucho rato de sudar por delante, me paso al rodillo de lija como hacen los de B&G.







Ojo con el rodillo. Es una gozada “esculpir” el mástil así y se hace en un voléo, pero es facilísimo pasarse y dejar un hoyo irreversible al mínimo descuido.

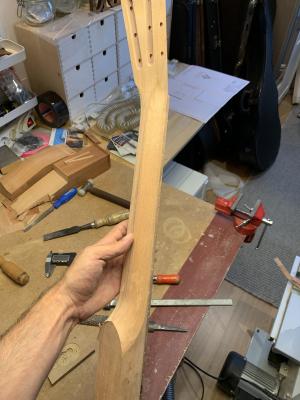

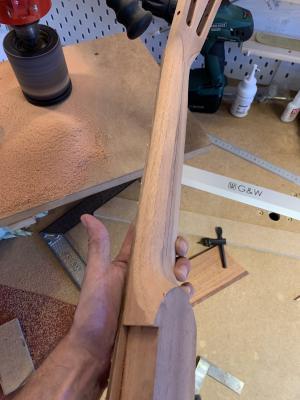

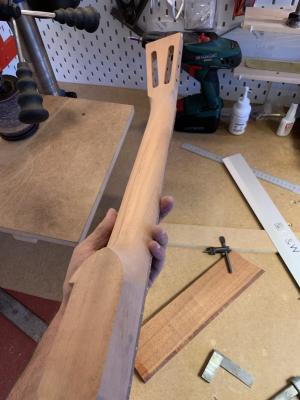

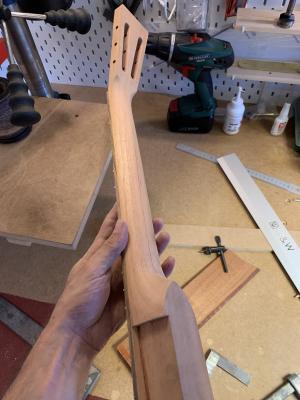

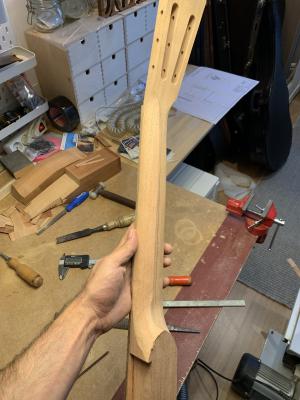

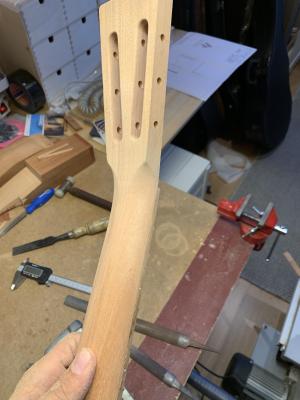

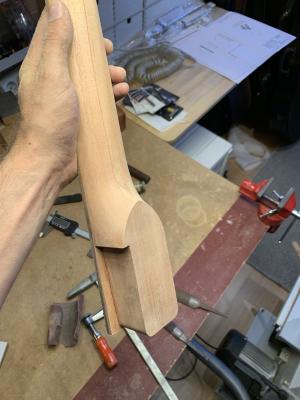

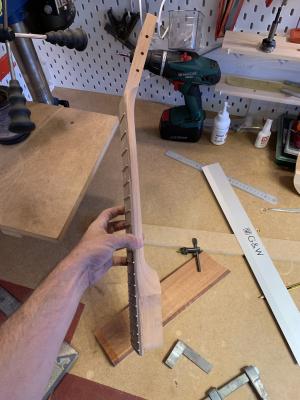

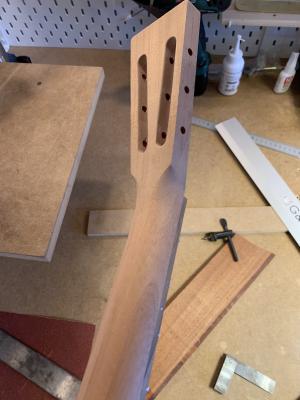

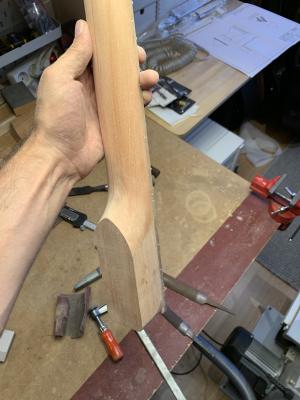

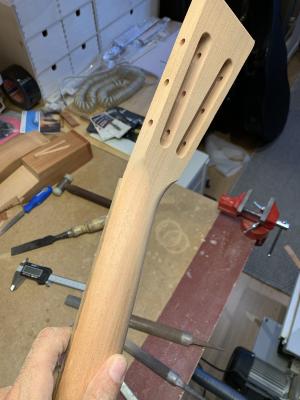

Después con lima y lija refinamos y rematamos la faena, incluido el zoque y el cuello de la pala.

























Y por hoy suficiente. Ánimo a todos!💪🏼💪🏼


Un saludo.





.

¡Que obra de arte!

¡Felicidades!

Da gusto ver lo bien que trabajas y cómo enseñas el proceso. Cuando te vi empezar a dar perfil al mástil con escofina me eché las manos a la cabeza, menudo trabajo que puede ser sacar toda esa madera así. ¿Qué perfil tiene el mástil?

Muchas gracias equipo la original lleva un soft V. Y de grosor, no es un mástil especialmente grueso, más bien delgadito. Me gusta dejarme llevar por lo que me pide la mano según voy dando forma. Siempre voy muy a poquitos, y no vuelvo a la lija hasta días posteriores con la cabeza y la palma de la mano frescas. Diría que la dejé entre un soft V y un C.

Un saludo!

Me has alegrado el día cuando leí esto.

El Brazilian lo tengo reservado para la LP Burst 59, que está quedando espectacular por cierto... (ya colgaré hilo a su debido tiempo...).


Estoy haciendo una LP 59 y me vendrá genial.

Sólo una cosa,

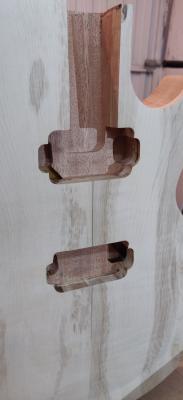

Hice primero la curva de la tapa y después los huecos para las pastillas y el mastil con su inclinación de 4'4° y para la siguiente 59 que haga creo que lo haré al revés.

Me parece más sencillo.

Has hecho los huecos de las pastillas y del mastil antes o después de hacer la curva a la tapa?

Gracias y disculpa el off topic.
No volverá a pasar.

bravo!!!!! ., como siempre..... y la burst? la tienes empezada verdad pillín?

Impresionante el trabajo que estás haciendo. Es una gozada ver los avances que vas publicando.

A la espera de nuevos post y con gran curiosidad por ver el resultado final.

jdearriba escribió:

Y de grosor, no es un mástil especialmente grueso, más bien delgadito.

Rectifico lo que dije aquí, hoy he comparado ambos mástiles (el de la B&G y el de la Burst 59 que tengo en proceso) y la B&G no llega al grosor de la Special56 que hice antes (que es más gordito tipo 50s), pero es más grueso que el de la 59, con lo que diría que es un perfil medio entre 50s y 60s de Gibson para hacerse una idea.

Bob escribió:

Has hecho los huecos de las pastillas y del mastil antes o después de hacer la curva a la tapa?

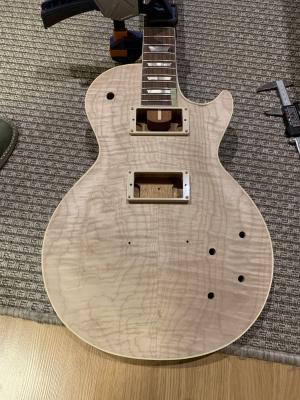

Buenas Bob, primero el carved top, después con la tapa terminada, los mecanizados. Lo contrario no me parece la mejor forma de abordarlo, pero todos los caminos llevan a Roma y supongo que haciéndolo bien, toda fórmula puede ser igualmente válida. Buen trabajo 👍🏼

jaime escribió:

bravo!!!!! ., como siempre..... y la burst? la tienes empezada verdad pillín?

Gracias jaime! Para que os hagáis una idea, tengo la fase de madera de ambas (B&G y Burst59) prácticamente terminadas, por lo que todo lo que voy contando va muy en diferido, lo que pasa que con cada 2-3 post que publico me tiro como una hora pegado al móvil (buscar las fotos en el móvil entre las 20.000 que tengo en el carrete, editar las que están giradas, adjuntarlas, redactar el post, subirlo todo, y después corriendo insertar las fotos adjuntadas donde corresponden antes de que que el post quede cerrado sin poder editarlo más ), así que hasta que acabe el hilo de la B&G no creo que me meta con la Burst. Pero puedo decir que está quedando espectacular...

Círculodequintas escribió:

Impresionante el trabajo que estás haciendo. Es una gozada ver los avances que vas publicando.

A la espera de nuevos post y con gran curiosidad por ver el resultado final.

Muchas gracias compañero! Ahora me pongo con el siguiente post






.
