Bonsai Pedal

Solucionado
Nacho
#1 por Nacho el 15/08/2023
Buenas!
Como soy bastante manitas y me manejo bien con el tema de soldadura de precisión, me ha entrando el gusanillo de montarme mi propio pedal; no quiero gastarme 200€ cuando los componentes valen centimos o euros contados....
Directos al grano: me quiero montar yo el Bonsai pedal, pero no encuentro en ningún lado el diagrama / schematic del circuito eléctrico.
Alguien que sepa donde puedo encontrarlo? Llevo unos dias buscando pero así lo que más me he acercado ha sido a ver el circuito en forma de foto (lo cual me da bastante pereza seguir XD)

Pregunto porque seguramente habrá alguna que otra persona que haya pensado lo mismo / ya lo haya hecho.

Muchas gracias!
Subir
Solución elegida por el creador del hilo (Nacho)
rockero02
#4 por rockero02 el 16/08/2023
El bonsai es un pedal complejo de replicar ya que combina tecnología análoga y digital, lo digital para hacer varios switches virtuales que cambien el comportamiento del pedal. Hacer eso de manera análoga es muy complejo, lo más que podrías hacer es a un pedal tipo tube screamer implementarle algún switch con varias rutas, como un switch giratorio donde cambies ya sea el tipo de clipping (diodos), la frecuencia de corte (algún capacitor de la sección de tono) u otra cosa que también podría hacer variar sería la resistencia del buffer de salida, que según el modelo varia (TS9, TS808, etc).

Para el Tube Screamer hay mods de a montones que puedes probar, desde cambiar el potenciometro de ganancia, cambiar la conicidad del pote de tono de lineal a senoidal, cambiar el tipo de diodos, cambiar el op amp, cambiar algunos valores de resistencias y capacitores y un largo etc que es donde surgen sus cientos de variantes, donde el bonsai intenta integrar las más conocidas en uno solo.
OFERTASVer todas
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • -16%
    Blackstar HT-1R MkII Combo
    218 €
    Ver oferta
  • Keeley 70th Anniv. HALO Andy Timmons
    299 €
    Ver oferta
makoki58
#2 por makoki58 el 16/08/2023
Mirate esto:
https://www.in2guitar.com/bonsai.html
https://www.thegearpage.net/board/index.php?threads/jhs-bonsai-gutshots.1986852/
No es el diagrama en si, pero tal vez te ayude.

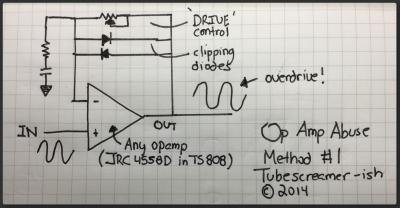

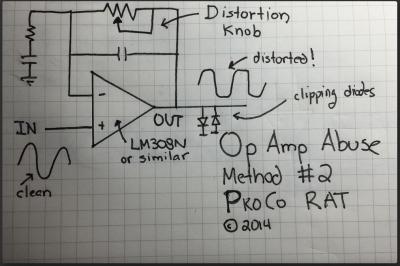

Un par de capturas (no se si bienen al caso)
Archivos adjuntos ( para descargar)
Subir
Toni
#3 por Toni el 16/08/2023
Suerte lleva smds por un tubo.!!
Archivos adjuntos ( para descargar)

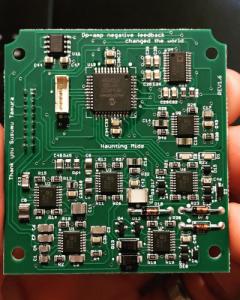

bonsai inside.jpg
Subir
rockero02
#4 por rockero02 el 16/08/2023
El bonsai es un pedal complejo de replicar ya que combina tecnología análoga y digital, lo digital para hacer varios switches virtuales que cambien el comportamiento del pedal. Hacer eso de manera análoga es muy complejo, lo más que podrías hacer es a un pedal tipo tube screamer implementarle algún switch con varias rutas, como un switch giratorio donde cambies ya sea el tipo de clipping (diodos), la frecuencia de corte (algún capacitor de la sección de tono) u otra cosa que también podría hacer variar sería la resistencia del buffer de salida, que según el modelo varia (TS9, TS808, etc).

Para el Tube Screamer hay mods de a montones que puedes probar, desde cambiar el potenciometro de ganancia, cambiar la conicidad del pote de tono de lineal a senoidal, cambiar el tipo de diodos, cambiar el op amp, cambiar algunos valores de resistencias y capacitores y un largo etc que es donde surgen sus cientos de variantes, donde el bonsai intenta integrar las más conocidas en uno solo.
Subir
Nge
#5 por Nge el 16/08/2023
#3

Me encanta la serigrafía de la placa. Qué tipo tan particular Josh.

Ahora, cierto, qué pedal tan complicado!
Subir
disperso
#6 por disperso el 16/08/2023
#1
Y como alternativa el BAATSIN de Joyo?
Subir
Nacho
#7 por Nacho el 16/08/2023
#4

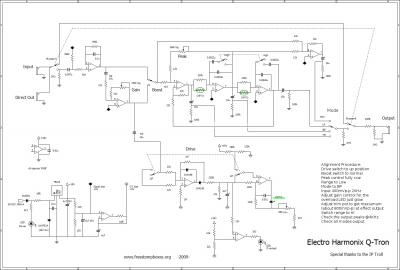

Mmm, en verdad ya pensaba que esto podria pasar. Y ya tenia alguna alternativa barajada --> el QTRON. De ese si que tengo el esquema y es más "sencillo"

Muchas gracias a todos!.
Archivos adjuntos ( para descargar)
Subir
Nge
#8 por Nge el 17/08/2023
Otra opción es montarte simplemente uno de los tubescreamers del bonsai. A mí personalmente me parece innecesario tener todos los modelos de tubescreamer en un pedal, como tiene el bonsai. Puestos a elegir, haría un TS808.
Subir
Nacho
#9 por Nacho el 17/08/2023
#8

Si, totalmente de acuerdo. Normalmente siempre hay alguno que por algún motivo usas más que otros/ no usas, ya sea por el tono que proporciona o lo que sea.
Subir
Hilos similares
Nuevo post

Regístrate o para poder postear en este hilo
