Vamos hacer un ampli de valvulas guitarra sin saber electronica y barato

#251

Gracias. Probaré una de 1k.

He visto calculadoras para ello. Pero cuando preguntan la corriente. No se de cuantos miliamperos, amperios o lo que sea y ello es determinante para el valor de la resistencia.

Es un led rojo de los de indicación. No de gran potencia.

Hola, compañeros

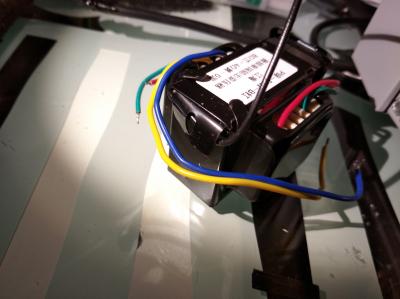

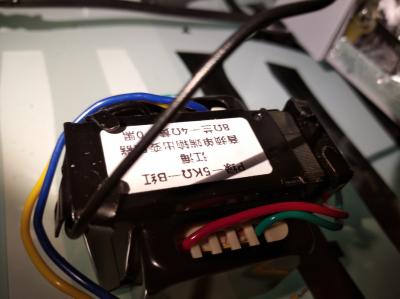

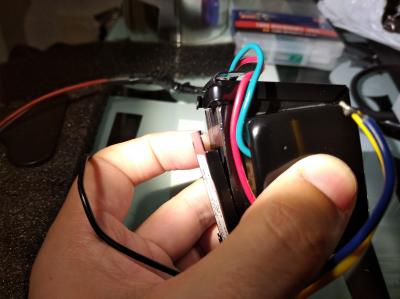

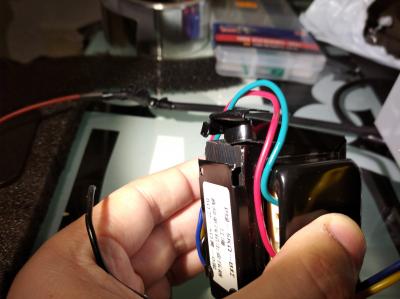

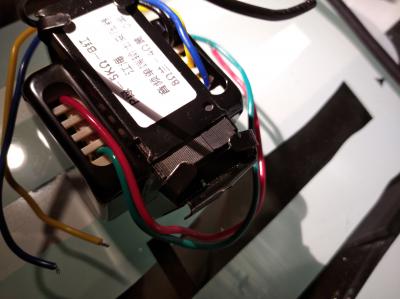

Acabo de recibir el trafo de salida de AliExpress y ha llegado tal que así.
Atención, pregunta:
Si lo enchufo...
1. Me quedo pegao como un pajarito
2. Revienta como una piola
3. Fuegos artificiales
4. Bah, eso es sólo un rasguño
Un dos tres responda otra vez ;-)

PD: no os lo vais a creer pero os cuento que el otro día me llama el mensajero de la agencia y yo no estaba en casa. Le digo: - déjaselo a cualquier vecino del edificio. Y el tío me dice: -si quieres lo lanzo que creo que te lo puedo colar en el balcón del segundo.
- ¿Perdona? (Yo flipando)
- si, que si quieres llegó bien al balcón, te lo puedo dejar ahí
- no, no,no coño, ni se te ocurra.
Va ens serio. No sé ni qué pensar.
Y aún así, parece que lo han bamboleado bien apor ahí ;-(

Flipante

#253 El compañero Little0 me explicaba que él lo había hecho con el siguiente esquema:


El diodo es un 1N4001 y R1 es 1K

Buenos días, alguien sabría decirme si el trafo de salida o algún otro componente se dañaría al trabajar con una impedancia de 8 ohmios que es la impedancia del altavoz al quitar la resistencia de 5 ohmios.
Saludos y gracias

Yo me lo estuve planteando, y al final me pille una caja de carga/atenuador de Harley Benton que por el precio casi me sale mejor y con una modificacion me permite tambien ir por linea al interface para grabar.
Subir

Gracias por contestar, la idea es que me gusta hacer estas cosas, igual que hemos montado este ampli o un pedal. Tengo los atenuadores de 8 ohmios y el resto de material, así que a mi no me sale más barato comprarlo que hacerlo. Y seguramente lo haría igualmente aunque me saliera más caro que comprarlo.
Saludos

#254 Bueno, pues por ahora no hay explosión (yo que pensaba echar unas risas, jejeje). Aunque sigo quejándome al chino porque no son formas de enviar un artículo.
El caso es que he hecho pruebas ya con el trafo nuevo de salida pero a nivel de ruido no ha cambiado nada, así que os sigo preguntando ¿a vosotros os pasa?
Os dejo un video con el volumen a tope, gain a tope y primero se escucha el ruido en el canal clean y luego cambio al drive
https://photos.app.goo.gl/BCaYgEqGNGGv2Qxo6
¿Qué os parece ese hum?
Muchas gracias

#253

Los leds necesitan unos 10 o 20 miliamperes. Varían pero en eso andan. Con me os brillan menos, con más se queman.
La idea es limitar la corriente que pasa por ellos y eso se hace con la resistencia.

No es tan complicado, solo necesitas utilizar la let de ohm V= I x R

Entonces R= V / I

12v / 0.02A = 600Ohm

O 12V/0.01A = 1200 Ohms

Ahí ya sabes que cualquiera entre 600 y 1200 ohms te va a funcionar. La de 1k es valor standard
Así

12v/1000 = 12 miliamperes (0.012A)

De ahí sale que sea de 1k.

Así funcionan más o menos las cosas, espero que con este ejemplo haya aclarado un poco las cosas.

#259 Supongo además que para los ventiladores la cosa será un poco igual, no?
Por ejemplo, para usar un ventilador pequeño de 12V a 0.1 Amp, la fórmula sería:
12v/0.1A = 120 Ohms para la resistencia y la potencia del resistor deberia ser de por lo menos 1.2 Watts (12x0.1A).
¿Es correcto?

#260

Los ventiladores (estamos hablando de coolers de computadora,cierto?), por lo general, no necesitan limitar la corriente. Se conectan directamente a la fuente. Que tiene que ser continua , no puedes sacarla directamente del trafo.

Si la sacas del trafo, le pones un diodo, y ahí ya le pones el ventilador en serie.

Buenas, alguien me podría iluminar con la duda que tengo?
Gracias

Jorge escribió:

Me voy a liar a hacer uno, he comprado los atenuadores de 8 ohmios de impedancia. Pero al revisar este hilo, para un altavoz de 8 ohmios se ponía una resistencia de 5 ohmios. Ahí va la pregunta, ¿Cuál es la impedancia para la que está diseñado el circuito?
¿Puedo utilizar el altavoz de 8 ohmios conectado al ampli sin la resistencia, o hay riesgo para los trafos?

Perdona pero no me queda claro que es lo que preguntas. De que resistencia de 5 Ohmios hablas?

#263 se refiere a la que va en cable que sale del trafo de salida hacia el altavoz
