Quad cortex casero con poca idea de electronica

titokana
#1 por titokana el 17/05/2021

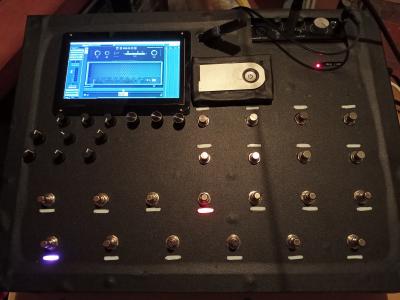

El confinamiento es lo que tiene jeje, me puse a investigar, tenía un par de placas Arduino uno, compré unos switchs y pots y un viejo ordenador q tenía por casa arrumbado y voila!!

Lo primero no tengo ni idea de electrónica, pero en internet encuentras todo, en concreto la web de notes&volts donde te enseñan a construir controladoras midi de forma ultrasencilla, primero probé uno de dos botones y funcionabaaaaa jeje y ya pues...

Si veo interés, iré subiendo cosas o explicaciones del proceso, VALE, SI, NO ES UN QUAD CORTEX NI DE LEJOS (Aclaración para el que ha gastado el pastón en uno de ellos, si yo tuviera la pasta ya lo tendría en mis manos jeje) pero muy buena calidad de sonido, todo depende de los plugins q uses y/mezcles....

El coste de todo sin contar el pc serían unos 40 tirando muy por arriba (eso sí, todo comprado en AliExpress
Archivos adjuntos ( para descargar)
Subir
9
titokana
#2 por titokana el 17/05/2021
LISTA DE MATERIALES:

2X ARDUINO UNO
SWITCHS
POTS
INTERFACE MIDI/USB
LEDS WS2812

PC
PANTALLA TOUCH SCREEN 7"
INTERFACE AUDIO USB
Subir
titokana
#3 por titokana el 17/05/2021

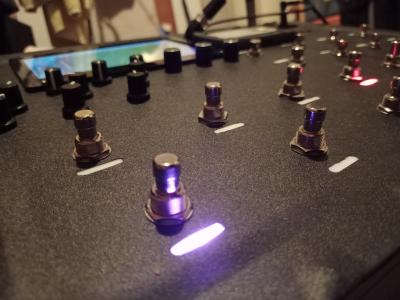

Como veréis soy malísimo con las manualidades jejej se notan bultos de tornillos y cortes raros estéticamente, pero lo estoy flipando cuando me la llevo al ensayo y la enchufo a mi frfr.
Subir
Corolla
#4 por Corolla el 17/05/2021
Hola. Me parece espectacular. Un crack. Si señor.
Subir
2
acamm
#5 por acamm el 18/05/2021
Cojonudo!
Tendrás que explicarte porque merece la pena. Lo has montado todo dentro del PC?
Subir
1
erikstring
#6 por erikstring el 18/05/2021
Genial, felicidades por el proyecto
Subir
1
astrako77
#7 por astrako77 el 19/05/2021
Flipante. Qué buena idea!!!!!. ¿Cuánto pesa? ¿Puedes cargar y manejar el DAW?

la verdad es que estaría buenísimo que explicases el proceso que has seguido.
Subir
1
Gax
#8 por Gax el 19/05/2021
Tu invento está brutal! Espero que sigas publicando más detalles.
Subir
1
rockblaster
#9 por rockblaster el 20/05/2021
No nos dejes así, macho... cuéntalo todo!

Un saludo, crack.
Subir
1
acamm
#10 por acamm el 20/05/2021
titokana, va...que ya somos unos cuantos, enróllate y cuéntanos más.
Subir
1
titokana
#11 por titokana el 20/05/2021
Buenas disculpad, estos dias me ha llegado una helix y he estado metiendole caña jeje, gracias por escribir e interesaros, deciros que el proyecto lo separe en una serie de partes:

1: hacer la caja/pedalera:
El material utilizado es plexiglas (creo que se llama asi) es una especie de metraquilato pero tiene un tacto mas como si fuera de pasta, lo tenia en casa para hacer manualidades y al ser blanco vi que si pones leds dejabo se transparentan por lo que era perfecto para añadir leds a la pedalera y que se vean como las pedaleras actuales.
Por experiencia os aconsejo no utilizar el plexiglas este, es demasiado duro y muy dificil de trabajar si no tienes las herramientas correctas, pero a base de cabezoneria todo se puede, ademas ya digo que al tener transparencia viene perfecto para leds.

2: el Pc:

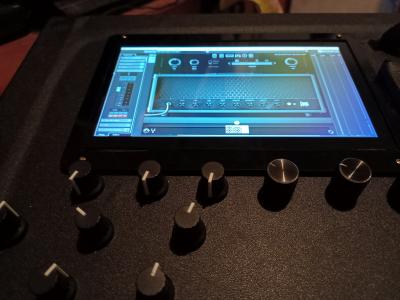

Es un intel I3 con 8gb de ram y 1tb discoduro que tenia por casa desde el 2016 que se me quedo pequeño comparado con mi portatil, por lo que me la jugue a desarmarlo y montarlo en la caja/pedalera, junto con mi focusrite scarlet de 2gen que va de maravilla, para monitorizar tengo un familiar que trabaja con las raspberrys haciendo maquinas de videojuegos y tenia en su casa una pantalla tactil de 7 pulgadas para montarse una tablet, la cual vi y mi cerebro empezo a imaginar la pasada que seria tener la pantalla tactil para el cacharro, resulto que va enchufada por hdmi y por usb y nada mas conectarla funcionaba!!! simplemente tube que afinarle el tactil que con windows 10 la verdad ha sido super sencillo, para mi sorpresa una vez ajustada perfecta, todos los plugins y programas funcionan con el tactil, incluido los pots, botonoes interruptores de las interfaces de cada plugin, en definitiva igualito que las headrush ( con muchisimas mas posiblidades).


3:la controladora midi:
al principio tenia pensado contruir el pc en formato rack y usar una behringuer fcb o algo asi, pero al tener las placas arduino y leer lo sencillo que era dije, vamos al lio.
hay una web https://www.notesandvolts.com/ donde explica como hacer el midi en un arduino uno ( tiene tambien para otros modelos pero el mio es el uno), de ahi coji todo lo que necesitaba para la pedalera. en esta parte es la que centrare la explicacion ya que lo anterior simplemente es hacer una caja y meter el ordenador (como puedas jejeje)

Al ser novato en esto deciros que no fui capaz de con solo un arduino hacer el tema de pulsadores y los leds, por lo que tube que separar un arduino para los pulsadores y pots y otro para control leds, el de los pulsadores y pots logicamente con salida midi y el de los leds lee el midi y en consecuencia enciende o apaga el led correspondiente, para esto lo mas dificil fue contruir la entrada salida midi, lo cual estoy haciendo los esquemas para poneroslo, por eso estoy tardando un pelin.

la parte de pots y switch, el arduino tiene muy pocas entradas por lo que necesite comprar unos "chips" llamados multiplexores, que lo que hacen es que usando 4 entradas de arduino me permite enchufar 16 swicth o pots, utilize dos multiplexores, uno para los switchs y otro para los pots , aqui os explican como se conectan, es sencillisimo (os lo dice un zoquete de los buenos jejeje) https://www.notesandvolts.com/2016/07/arduino-midi-controller-multiplexers.html en concreto yo pille los multiplexores 74HC4067 que son de 16 entradas, fijaos en el precio de estos cacharritos... https://es.aliexpress.com/item/4000280239363.html?spm=a2g0o.productlist.0.0.25c92fa0uoIYbr&algo_pvid=a7ba4965-0155-4b6a-99f2-dfd7d55d744f&algo_expid=a7ba4965-0155-4b6a-99f2-dfd7d55d744f-0&btsid=0bb0623016215028968188955e5c5f&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

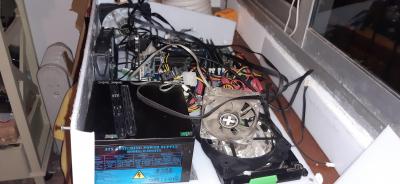

a la tarde os pongo mas cosillas que ahora tengo mono de helix jejeej os dejo fotos de como meti el pc en la caja/pedalera, al principio me agobie tela tantos cables pero poco a poco va encajando todo...
Archivos adjuntos ( para descargar)
Subir
1
titokana
#12 por titokana el 20/05/2021

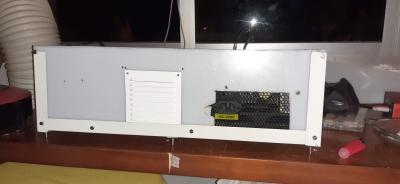

PD: si, lo que veis en las rejillas de ventilacion son rejillas de cuarto de baño jajajajaj
Archivos adjuntos ( para descargar)
Subir
2
