Proyecto Marshall Lead Mosfet Pedal

#731 con ese programa puede simular para saber donde se meten los medios altos que crujen? para asi poder modificarlo y darle mas, es lo unico que falla y ahora que lo teneis abierto supòngo que no tardais no? fijo que mejora el sonido una burrada

#733 Con la simulación se puede ver como va dandole forma a la curva de frecuencias en cada etapa y modificando componentes se puede ver como afectan y modificarlos. Por lo que sé, más que "meterle" ciertas frecuencias lo que se hace es atenuar diferentes frecuencias hasta conformar la curva final.

Pero vamos, que si crees que sabes qué frecuencias se pueden atenuar para eliminar los medios que crujen (es lo que me pasa en el mío que se puede escuchar en los cortes que grabé?) creo que podría hacerlo, o bien cambiando valores o añadiendo un filtro tipo bridged-t notch

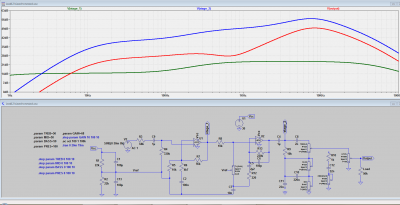

En la captura se puede apreciar la curva de respuesta en cada etapa de amplificación

La primera (verde), después del primer opamp es más bien plana

La segunda (azul) después del segundo opamp acentúa agudos

Por último el tonestack recorta medios y algo menos de bajos, (roja)

Habéis probado a quitar c6 a ver si se va el ruido?

Toni, voy a probar yo el jrc4558 y el 7l072 a ver que tal.


Dazz, las más grandes de axiales eran de 4.7mH, no?

De todos modos para fuentes conmutadas piensa que la resistencia de una inductancia es muy baja, entonces la caída de voltaje será de mili voltios, por ejemplo, una fuente que circula un amperio de 9v, la caída de tensión en la bobina es inferior a 0.5v seguro.


0.5v x 1A es igual a 0.5w,justo la máxima disipación y no caen 0.5v en la bobina fijo.

Jesus Arias Garcia escribió:

Me puedes pasar link de la fuente tuya tony?

https://www.ebay.com/itm/5pcs-DC-DC-2A-Adjustable-Boost-Power-Supply-Converter-Step-Up-Module-2-24V-Input-/201881836994?txnId=1761405297010

Puedes hacerte una fuente para pedales de guitarra con un cargador de movil y estos.

Este no lleva micro USB, yo prefiero los otros por eso.


https://www.ebay.com/itm/5PCS-MT3608-DC-DC-Step-Up-Power-Apply-Module-Booster-2A-Power-Module-for-Ar-Y3U1/173018667299?_trkparms=aid%3D222007%26algo%3DSIM.MBE%26ao%3D1%26asc%3D20180213162448%26meid%3Dcdf860d18c5b42c7ae0cc4d01fc2de53%26pid%3D100930%26rk%3D3%26rkt%3D8%26mehot%3Dag%26sd%3D201881836994%26itm%3D173018667299&_trksid=p2349624.c100930.m5375

dazz escribió:

Lo que con estos tengo aún más de ese fizz raro que suena al apagarse las notas o los acordes

Eso que es? Efecto puerta de ruido?


Mira dazz, acabo de ver lo que decías, las axial más grandes son de 4.7 mili henrrios:

https://www.ebay.com/itm/50PCS-1UH-to-4-7MH-1-2W-Axial-RF-Choke-Coil-Inductor-0410-Color-Ring-Inductance/302848148722?_trkparms=aid%3D111001%26algo%3DREC.SEED%26ao%3D1%26asc%3D20180816085401%26meid%3D1a905b863cfc43c3acb87eb7077883d7%26pid%3D100970%26rk%3D3%26rkt%3D6%26sd%3D291617084796%26itm%3D302848148722&_trksid=p2481888.c100970.m5481&_trkparms=pageci%3Ac0368788-2f57-11e9-87b7-74dbd1809109%7Cparentrq%3Ae58571e71680aad37a5552d2fffa2a90%7Ciid%3A1

Tema de fuentes de 15+ 0 15-


Esta chupao.

Coges dos trafos de halogenos de 230v a 11.5v,
Rectificas a DC, 11.5x 1.41=16.2v.

Pones a uno un 7815 y al otro un 7915, juntas los secundarios en serie y tienes una fuente simétrica de 4A por menos de 5 euros. Repito 4A si, jeje, mirar por wallapop los venden por un euro como mucho.

4A entre 0 y 15v Jajaja, a 30v son 8A,no me lo puedo creer.


Ahora, pillas un par de reductores de voltaje de ebay 2 pcs 1 euro y tienes la fuente regulable para +15 y - 15.

Yo no lo he hecho por que el tiempo que lleva todo esto, hacer la caja y todo, he pillado una fuente dual ya hecha, son muy baratas.

Hombre un trafo de halógenos para un pedal....

Que fuente dual has pedido?/

He pedido la kkmoon de 3A, creo que era esa y que me llegará esta semana.


Alimentar pedales a 9v con trafo de halogenos es lo más sencillo y lo mejor.
Son de 4A, y los pedales consumen entre 25 y 60mA jeje, no te digo na.

Ya, pero donde lo metes? Jajaja

Yo tengo la que puso dazz de ebay de 3€. Entonces me tocara comprar una de esas para no tener ruido?

#737 Yo no acabo de ver eso, Tony. Montar una fuente lineal para evitar ruido de conmutación para luego meter un convertidor que usa conmutación... no sé.

#741 Parece que esas placas son ruidosas, me sabe mal pero todos somos aquí un poco conejillos de indias. Puedes filtrar el ruido con bobinas y condensadores o puedes pillar otra placa de alimentación menos ruidosa, quizás como las que dice Tony

TonyGT-Ibiza escribió:

He pedido la kkmoon de 3A

Entonces al final no vas a usar ese convertidor? vas a usar una fuente simétrica?

Tengo 5 de esos convertidores de camino, a ver que tal van

Puedes pasarme link dazz #743
