Proyecto Marshall Lead Mosfet Pedal

Alguien ha probado el humilde TL072? Se creo para sustituir a los obsoletos operacionales BJT y es bastante mas silencioso. Incluso se podria quitar el condensador de la realimentacion negativa. Y va a sonar igual

2 respuestas directas

OFERTAS EN TIENDAS Ver todas

-14%

Harley Benton AirBorne 2.4Ghz Instrument

59 €

Ver oferta
-13%

Harley Benton DNAfx GiT

129 €

Ver oferta
-45%

Hughes & Kettner Spirit of Rock

48 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Fender Highway Tele USA. 4 Switch. Brass Saddles. GreasebucketTM circuit.

1.150 €

Ver
Gibson les paul classic 2004

1.900 €

Ver
Boss Acoustic Simulator AC-3

60 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

TonyGT-Ibiza escribió:
Yo las inductancias solo las quiero para e perimentar con filtros en fuentes conmutadas, was axiales de 50 pcs por 1 euro están de lujo y creo que el máximo que don 4.7 micro henrrios está de lujo, total, es para filtrar de 1khz para arriba.

Si es para conmutadas está claro que no hace falta bajar tanto la frecuencia de corte, pero 4.7uH creo que es poco. Con eso y 220uF filtras a partir de 5KHz, y piensa que eso no significa que te corte por completo las frecuencias superiores a 5kHz, significa que a partir de ahí empieza a atenuar progresivamente: 4dB a 6KHz, 8dB a 7KHz, 14db a 10KHz, etc.

#720 Mira, hay de las axiales de hasta 2.2mH en esta tienda:

https://www.ebay.com/itm/50PCS-0410-Color-Ring-Inductance-2-2MH-0-5W-Axial-RF-Choke-Coil-Inductor/291617084796?hash=item43e5bb957c:g:FeYAAOSwcdBWSLUm:rk:17:pf:0

Con eso sí que cortas todo el ruido de una conmutada, pero ten en cuenta la corriente!

#721 Yo tengo TL082, que seguramente también serán mucho más silenciosos que los TL1458, los probaré, gracias Toni

toni diaz escribió:
Alguien ha probado el humilde TL072? Se creo para sustituir a los obsoletos operacionales BJT y es bastante mas silencioso. Incluso se podria quitar el condensador de la realimentacion negativa. Y va a sonar igual

Pues mano de santo, oiga. He probado un TL082 y un LM358 y ambos me suenan igual, y con ambos se puede subir el gain a tope sin problema. Lo que con estos tengo aún más de ese fizz raro que suena al apagarse las notas o los acordes

1 respuesta directa

Me puedes pasar link de la fuente tuya tony?

Bueno vamos ajustando, si es ruido de alta frecuencia habra que ver por donde se cuela y a que frecuencia hay que calcular el filtro.
Cuando se mete dentro de una caja metalica se suele solucionar algun ruido molesto.
Una pregunta haz eliminado el condensador de desacoplo en la realimentacion del ic??

1 respuesta directa

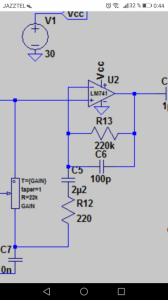

Este, C6

Archivos adjuntos ( para descargar)

toni diaz escribió:
Una pregunta haz eliminado el condensador de desacoplo en la realimentacion del ic??

No, lo he dejado ahí. ese condensador creo que influye en el tono del pedal

Principalmente es para estabilizar la realimentacion, por 100pF poco sonido va a pasar. Es solo una posibilidad mas, los ic con entrada Fet no lo necesitan

toni diaz escribió:
Principalmente es para estabilizar la realimentacion, por 100pF poco sonido va a pasar. Es solo una posibilidad mas, los ic con entrada Fet no lo necesitan

No sé Toni, según la simulación (que pesadete soy con esto

) sin C6 los agudos se disparan. Adjunto capturas.

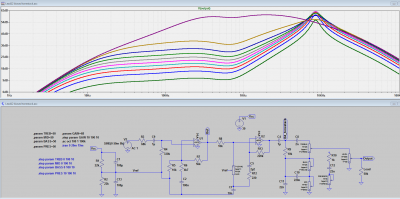

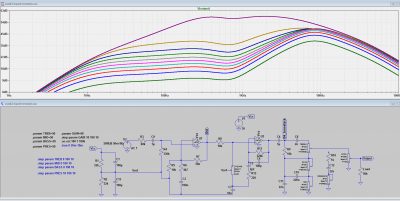

La primera con el condensador en la realimentación, la segunda sin él

Archivos adjuntos ( para descargar)

1 respuesta directa

Sip, brutal la diferencia, no lo habia visto nunca, casi que probaria en la simulacion subir c6 para eliminar ese pico en los 10khz que a un circuito de guitarra ni le va ni le viene. Es solo siseo

« Ir a Electrónica DIY

Regístrate o identifícate para poder postear en este hilo
