Proyecto cuerpo strat de roble - Colombia

Andrés Vargas - chempi
#37 por Andrés Vargas - chempi el 20/01/2015
Yo me estoy decidiendo entre acabado blanco translucido que deje ver la veta y un acabado natural, la verdad no se si hacerla acabado al aceite, es una opción más para pensar.
Subir
Alejandro
#38 por Alejandro el 21/01/2015
En rojo tiene que quedar precioso. Que gran trabajo estas haciendo! Animo!
Subir
Andrés Vargas - chempi
#39 por Andrés Vargas - chempi el 22/01/2015

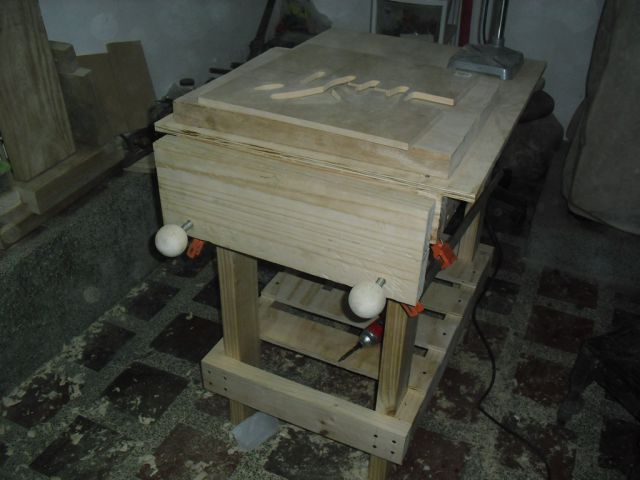

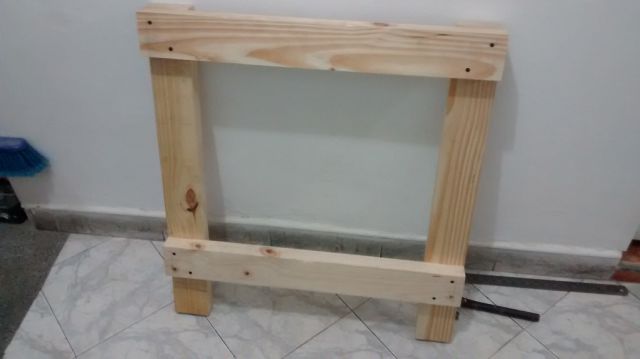

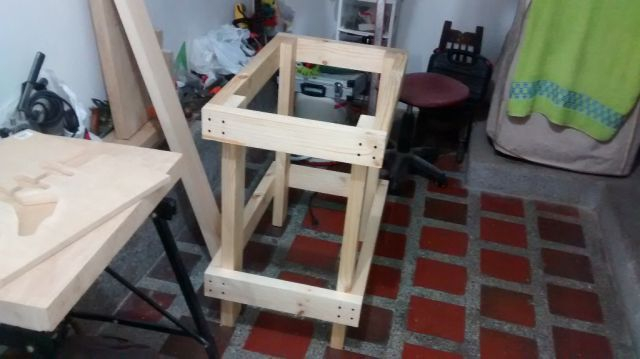

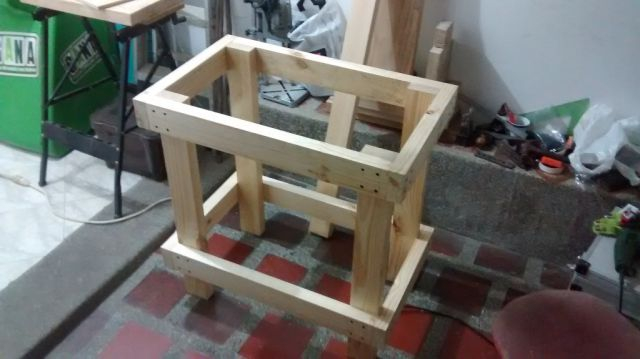

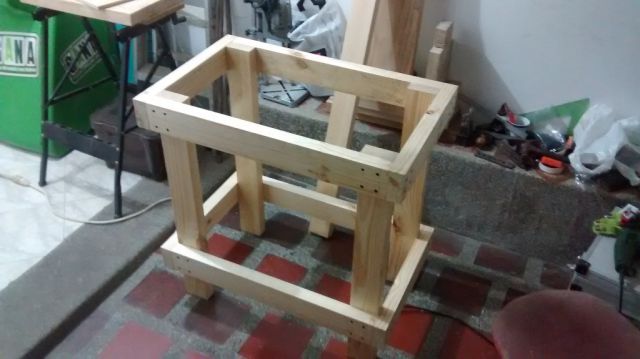

Acá unos "avances" porque aunque no es trabajo en la guitarra, es algo que me va a facilitar el trabajo con la madera de la guitarra, una mesa de trabajo más estable.




Me falta ponerle la tapa de superior y queda lista.

Saludos
Subir
Andrés Vargas - chempi
#40 por Andrés Vargas - chempi el 23/01/2015
Continuando con la mesa de trabajo.

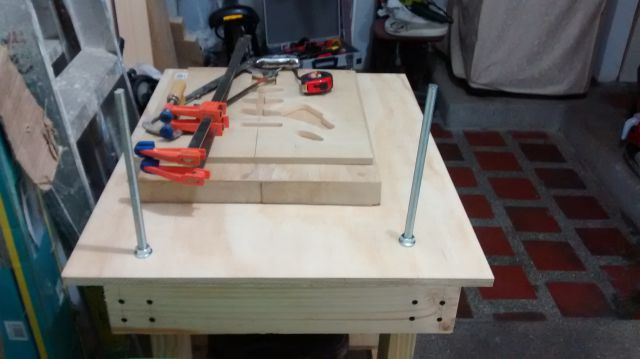

Usándola por primera vez para sostener la varilla roscada para un corte

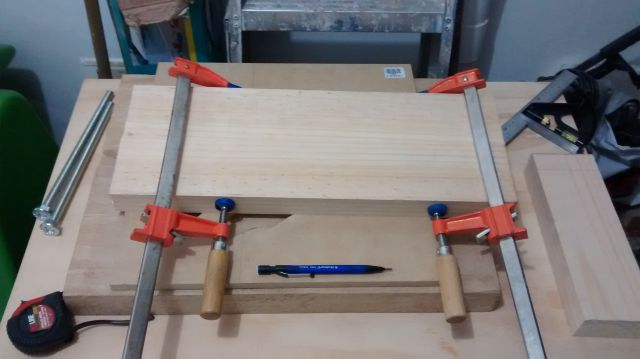

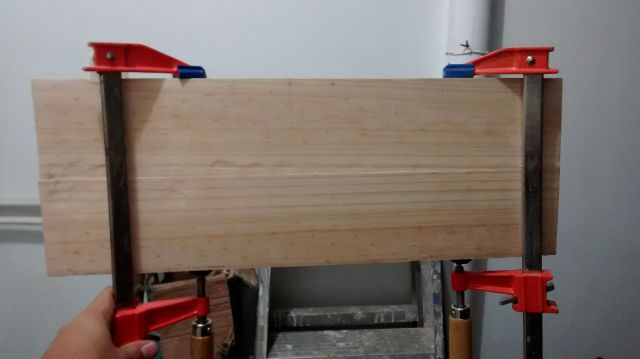

Pegando dos tablones de madera de 2x4 pulgadas para obtener un 2x8.

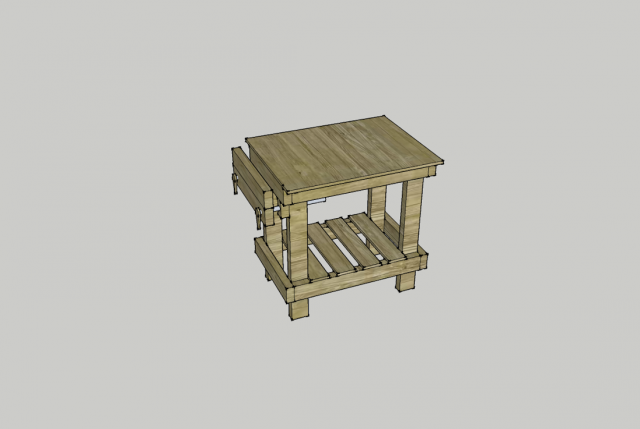

Para fabricar la prensa lateral de la mesa de acuerdo al diseño

Subir
Andrés Vargas - chempi
#41 por Andrés Vargas - chempi el 01/02/2015
Hola, vuelvo con algunas actualizaciones del proyecto.

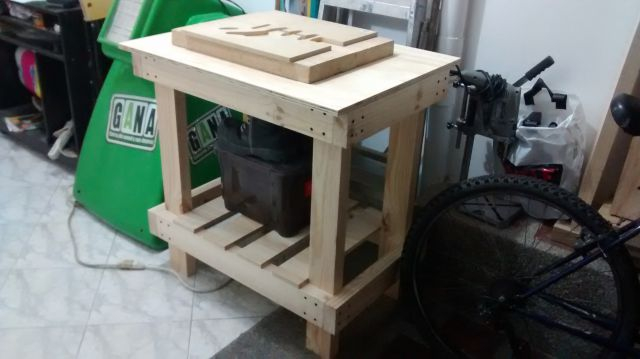

Primero la mesa de trabajo ya esta terminada, y la verdad estoy muy contento de haberla fabricado, realmente facilita muchísimo el trabajo, principalmente en el cepillado, lijado y ruteado, al tener una superficie plana grande y estable.

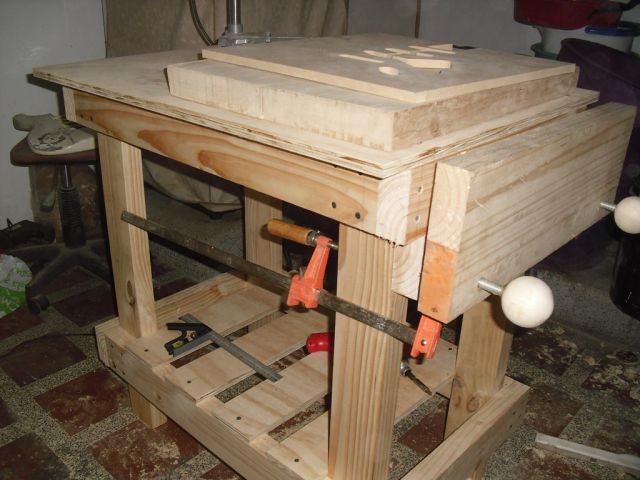

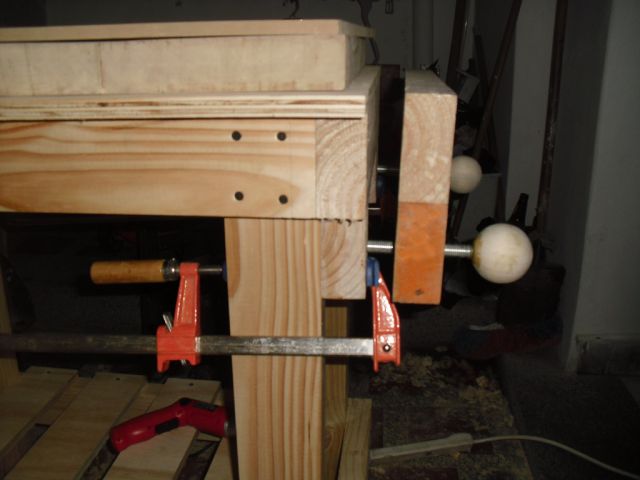

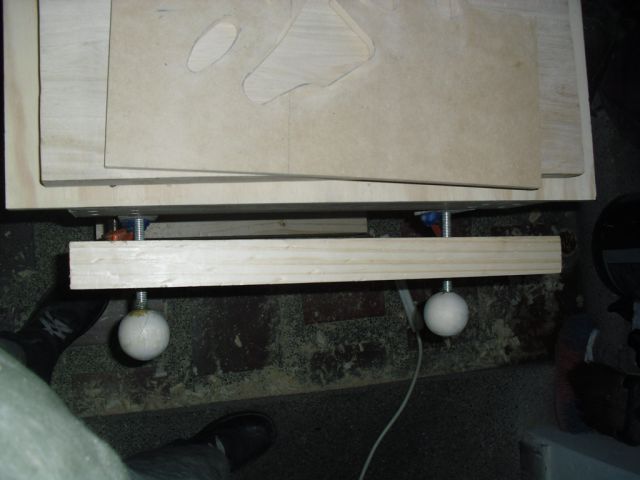

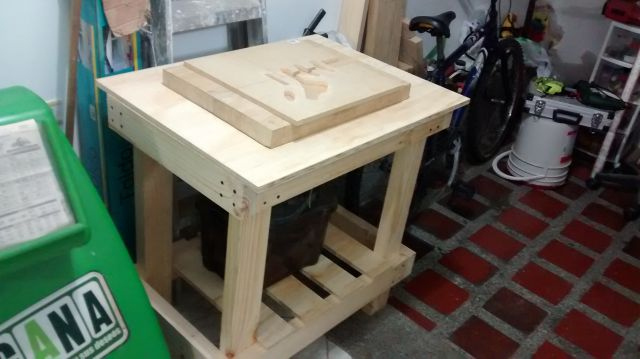

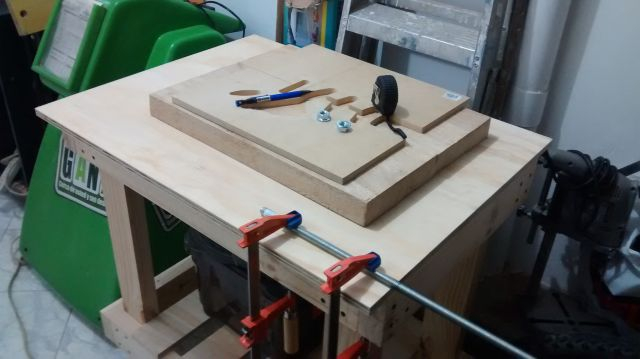

Primero algunas fotos de la mesa terminada con la prensa lateral, todavía con las prensada para pegar la madera con las tuercas que reciben las varillas roscadas para mover la prensa.

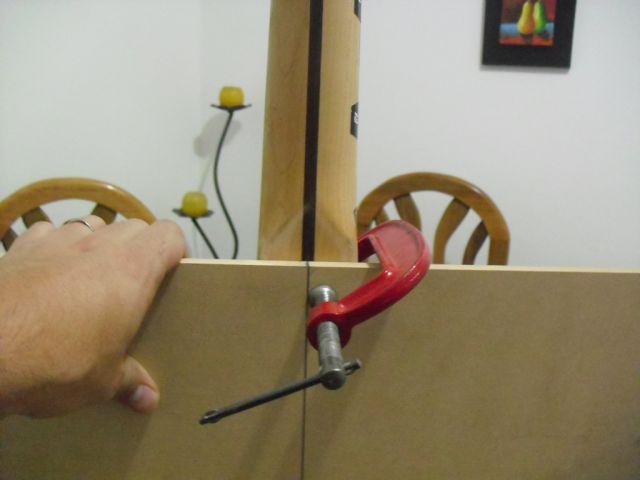

Una foto que les había quedado debiendo, el mástil alineado con la plantilla de MDF para el ruteado.

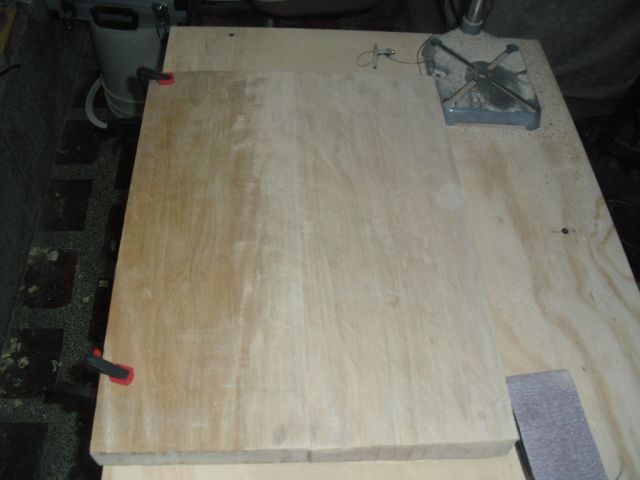

Ya para seguir con la guitarra, lije todo el tablón por los dos lados con lija 80 para tratar de eliminar todas las marcas de corte y de cepillado, al igual que nivelar la madera.




Después de tener las dos superficies lijadas, aplique un poco de un solvente para ver como resalta la veta de la madera por los dos lados

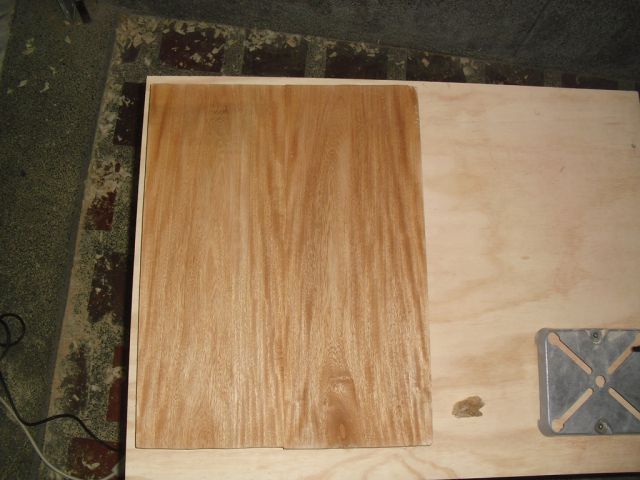

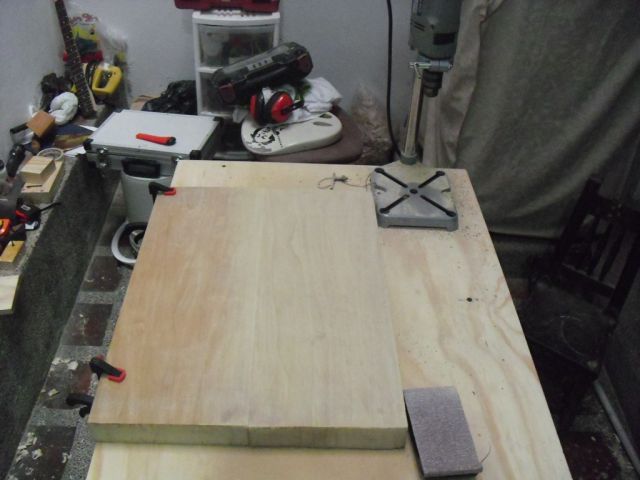

Frente:

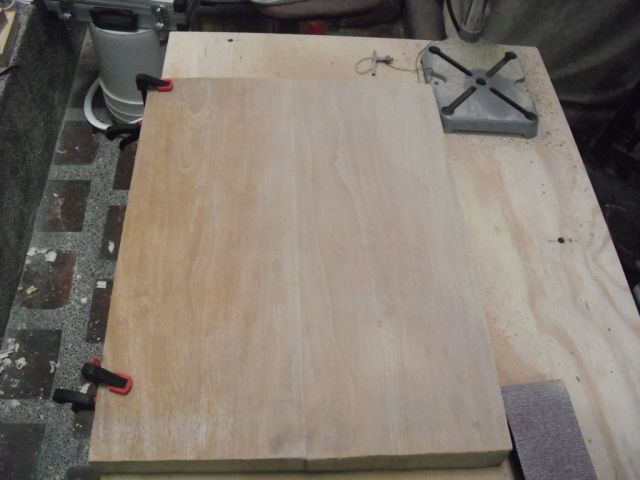

Atrás:

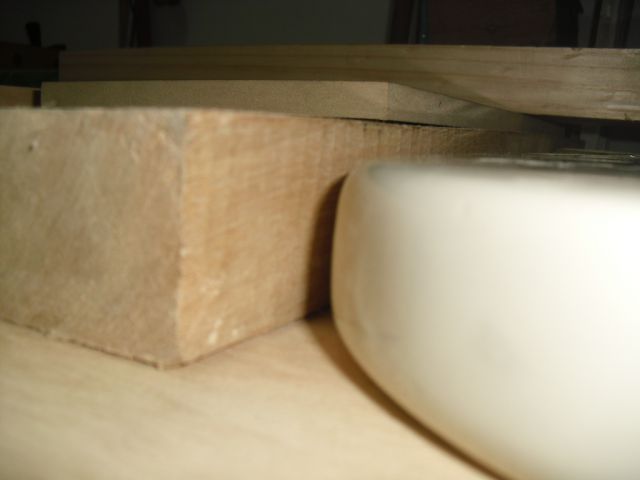

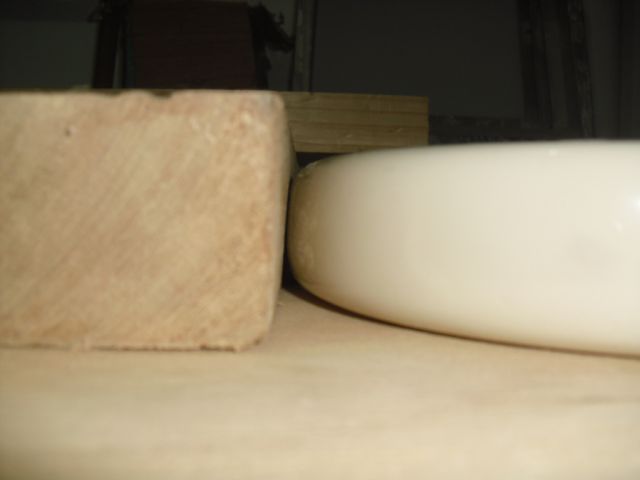

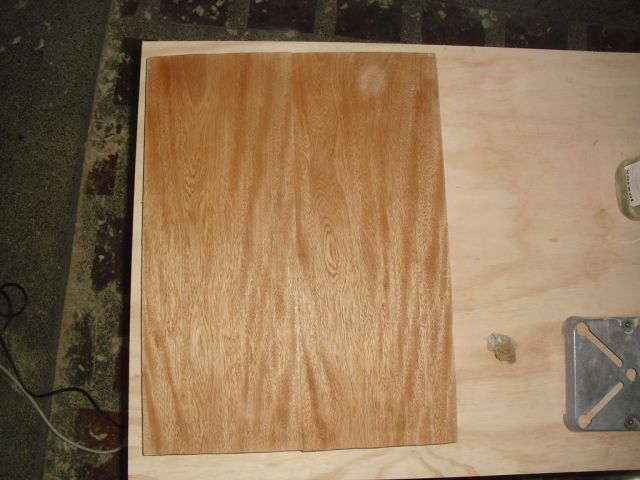

Acá comparo la madera que voy a usar para el cuerpo con la squier strat affinity que va a reemplazar, la principal diferencia es el espesor, la squier es aproximadamente un 1 cm más delgada que una fender, por eso la madera es más gruesa que el cuerpo.

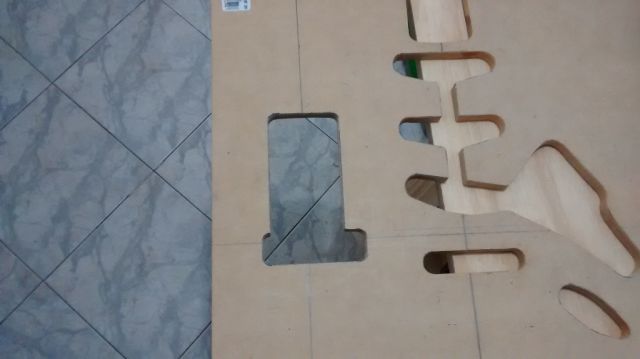

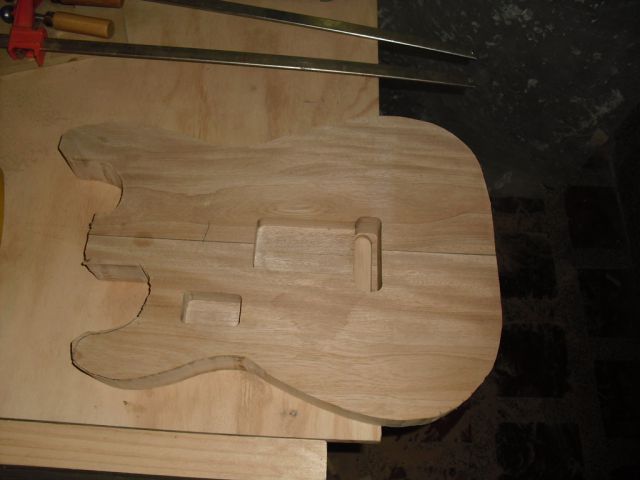

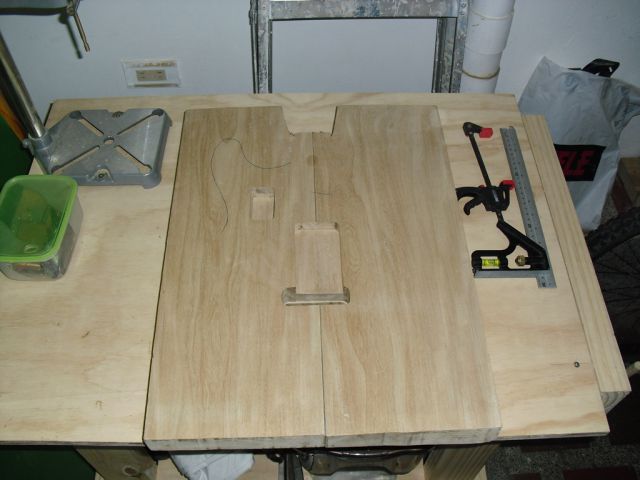

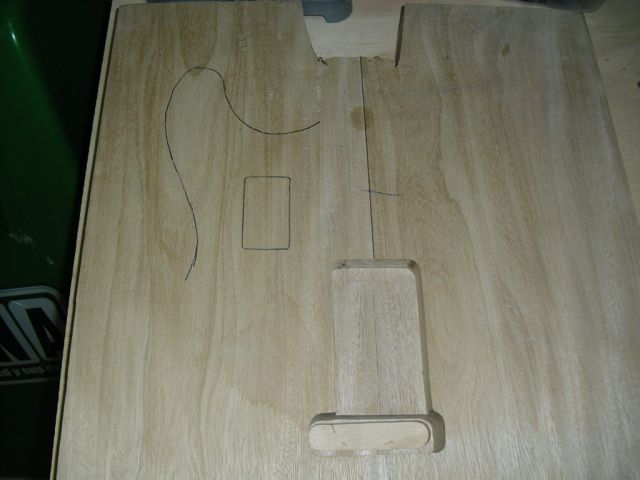

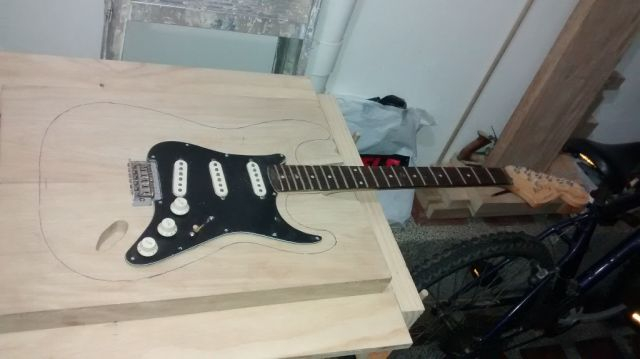

Ahora con la madera lista, procedí con el ruteado de las cavidades del frente y del bolsillo (neck pocket) para el brazo. Primero coloque el plano sobre la madera para saber donde deben ir las cavidades.

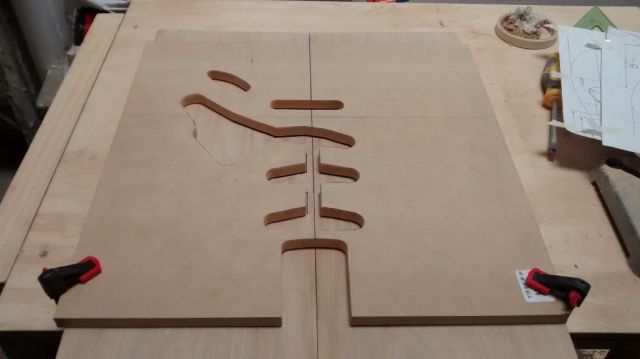

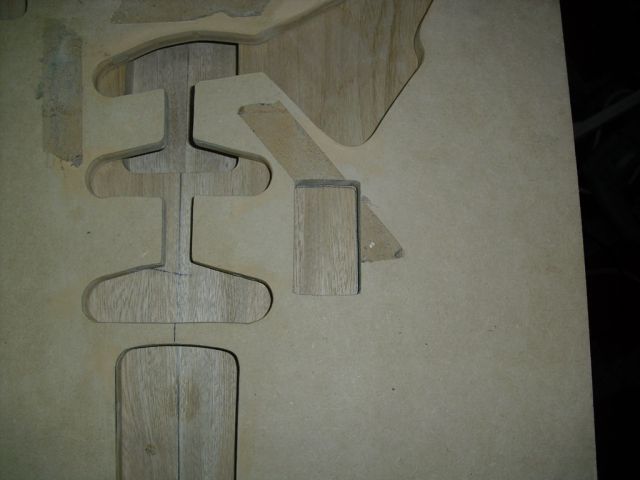

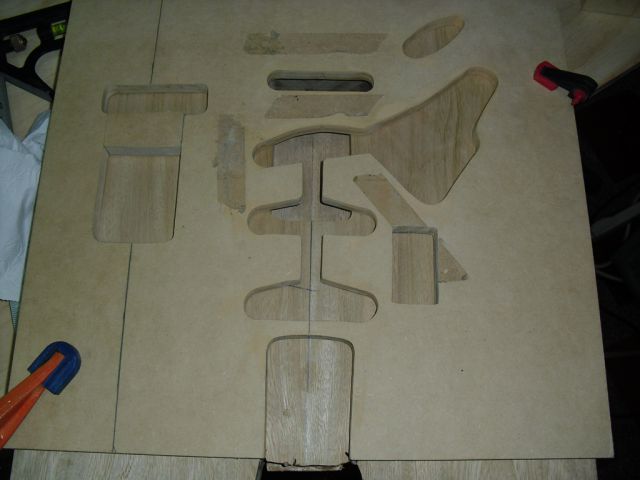

Luego coloque la plantilla de MDF para comenzar con el ruteado, la pegue con cinta doble flaz y ayudado con prensas rápidas.

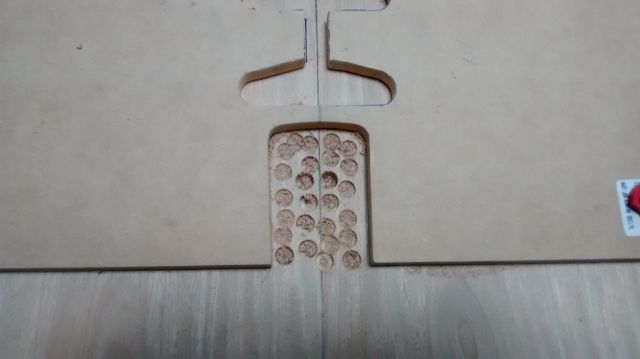

Antes de empezar a rutear hice unas perforaciones con el talado para facilitar el trabajo de la fresa.

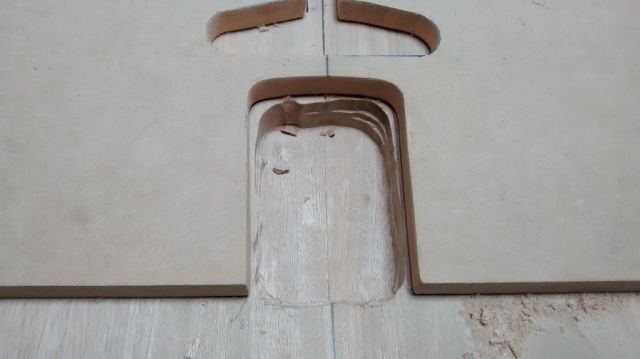

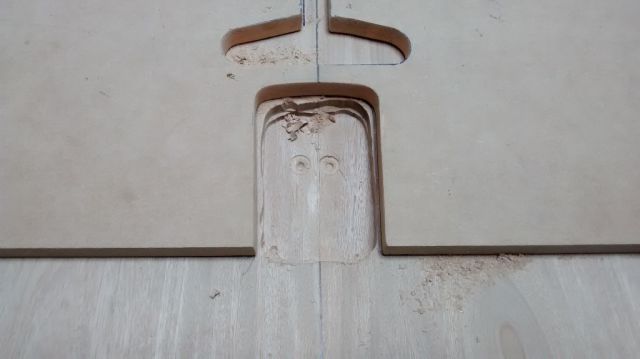

Comienza el ruteado del bolsillo del brazo

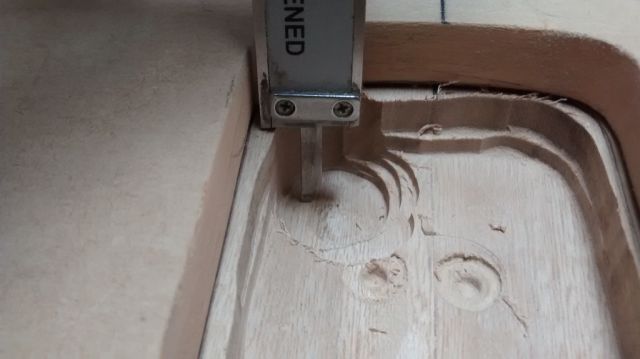

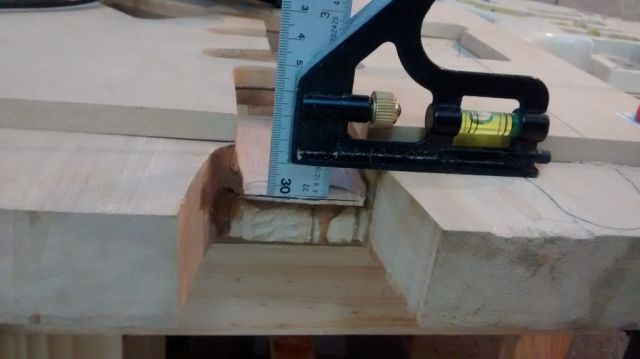

Verificando la profundidad antes de hacer todo el bolsillo

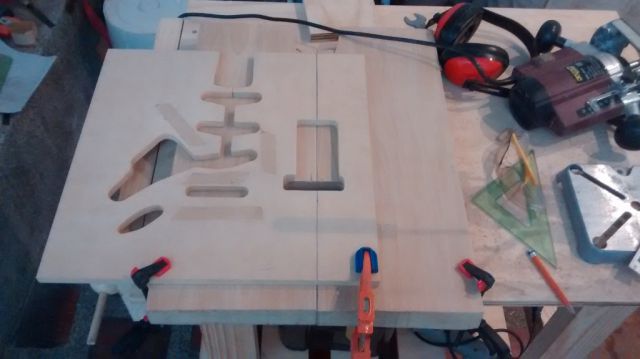

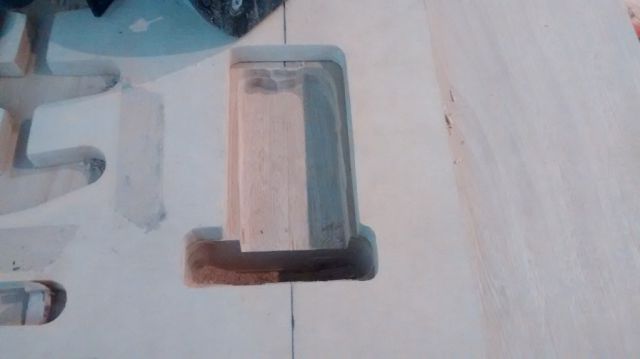

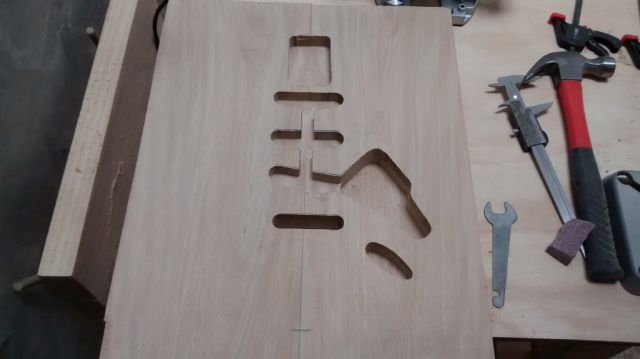

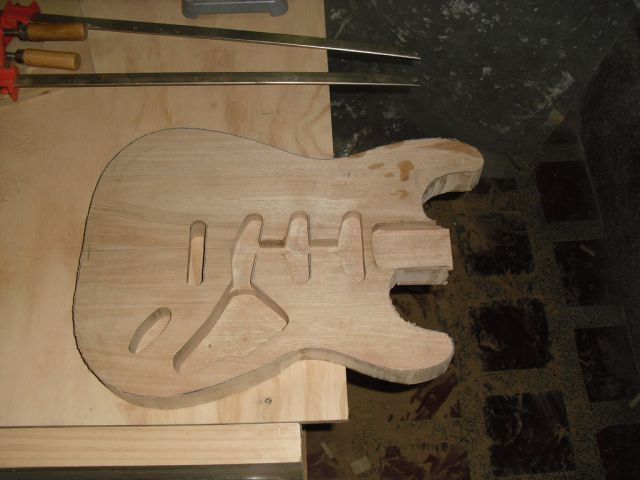

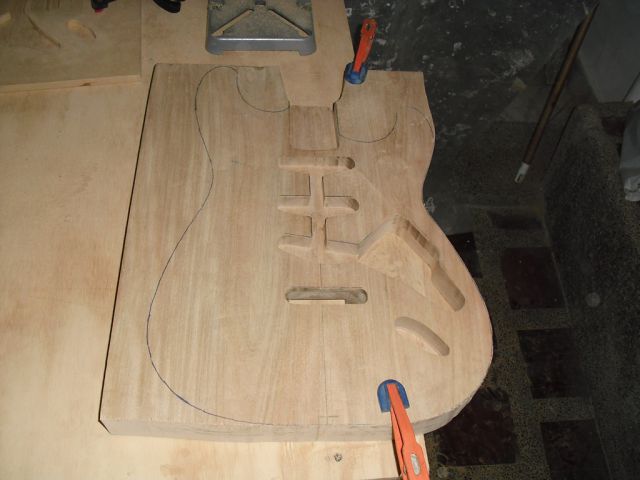

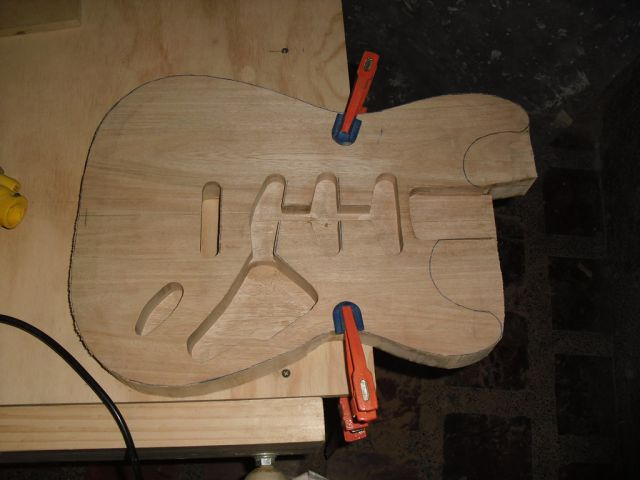

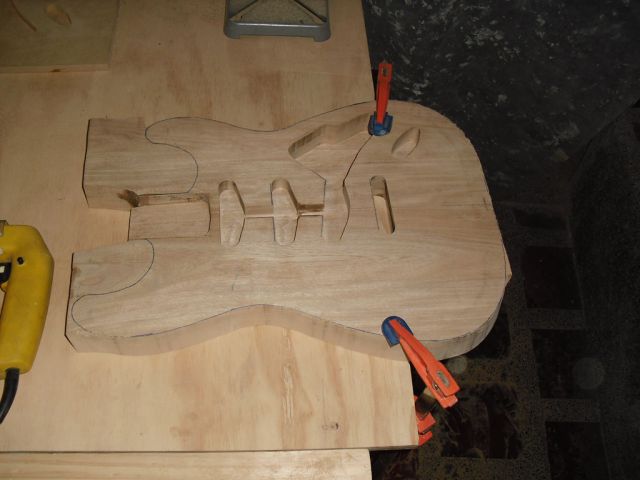

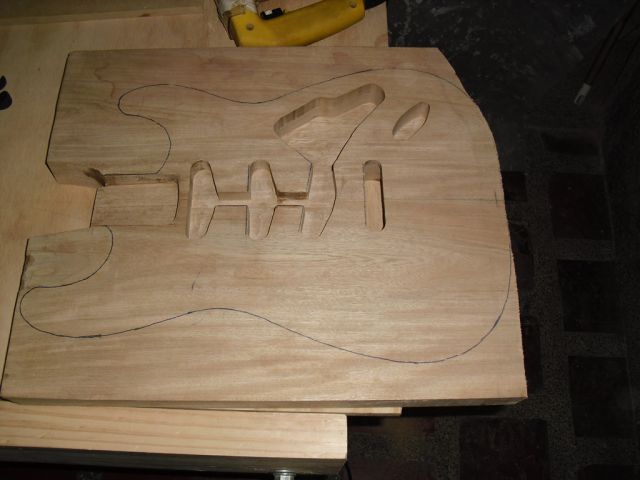

Todo el ruteado finalizado

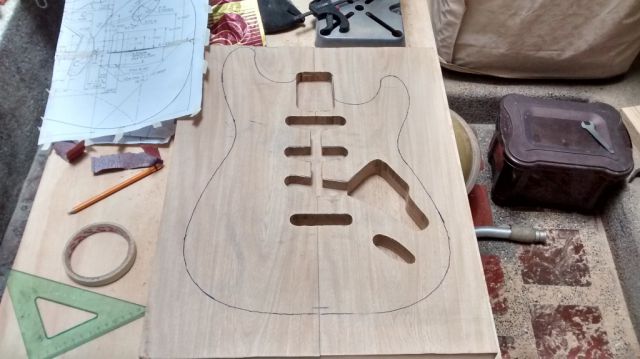

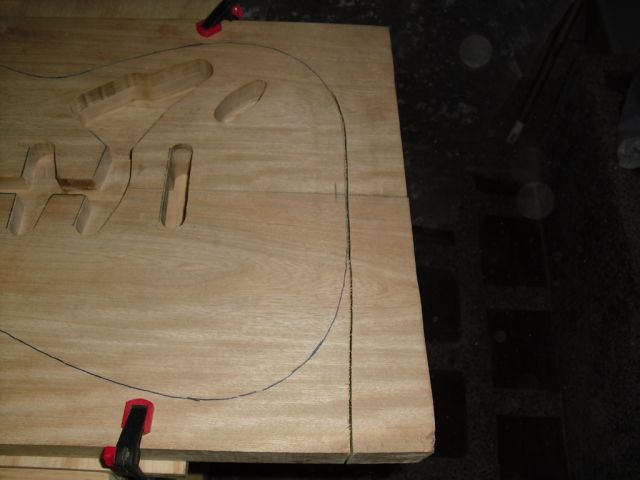

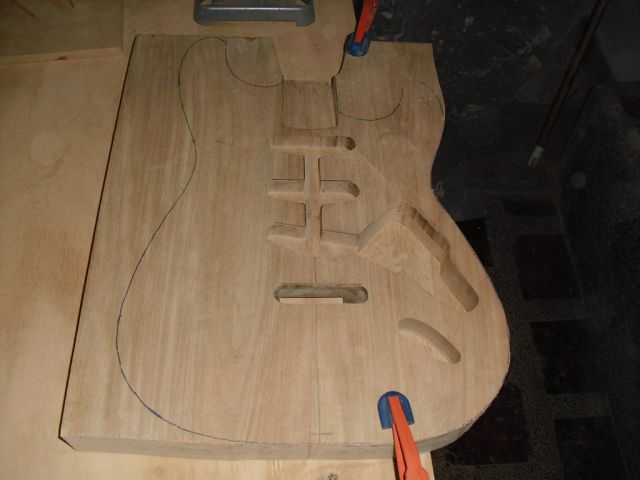

Dibuje el contorno de la guitarra en el cuerpo para tenerlo como guía.

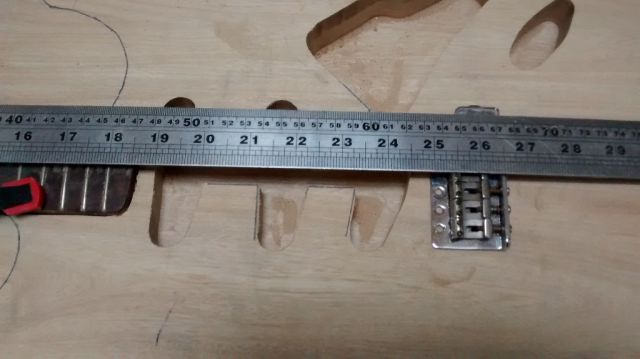

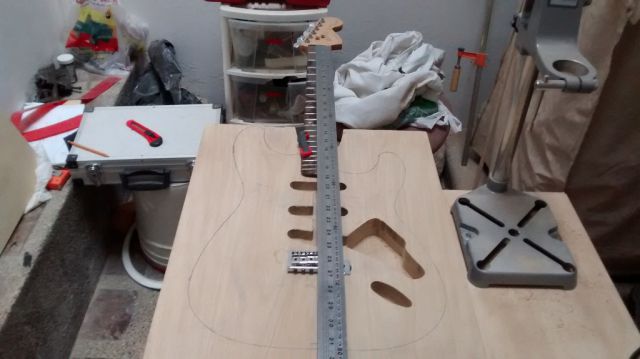

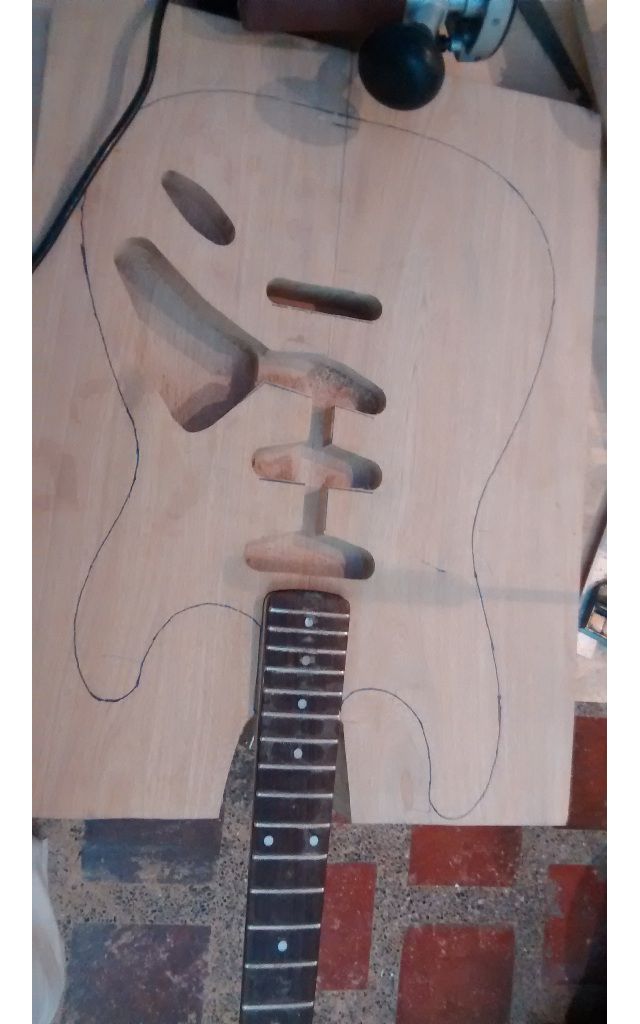

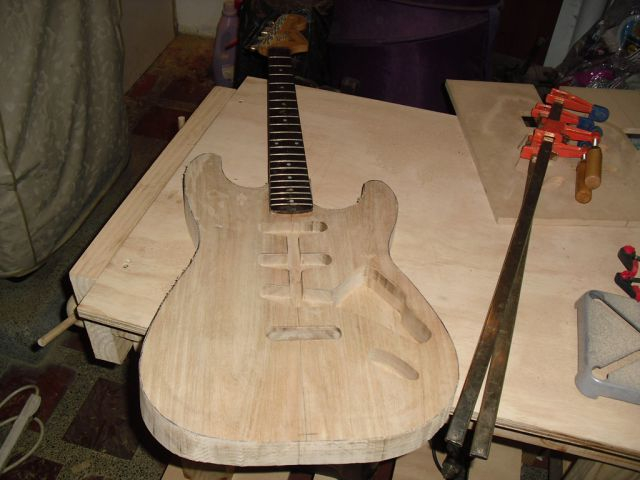

Verificando la escala con el brazo y el puente en posición

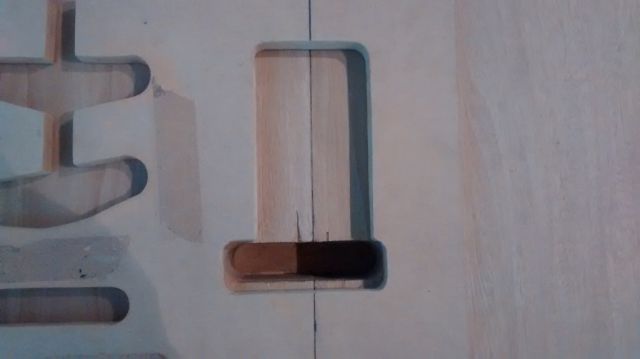

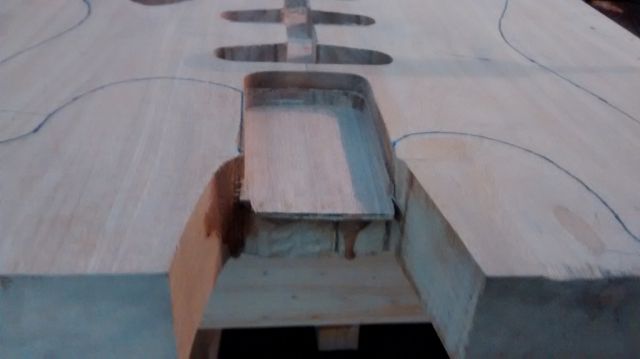

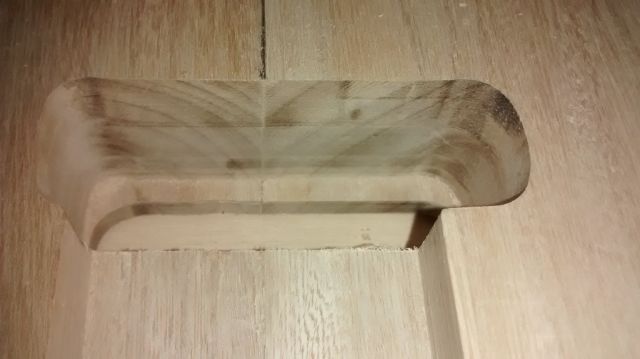

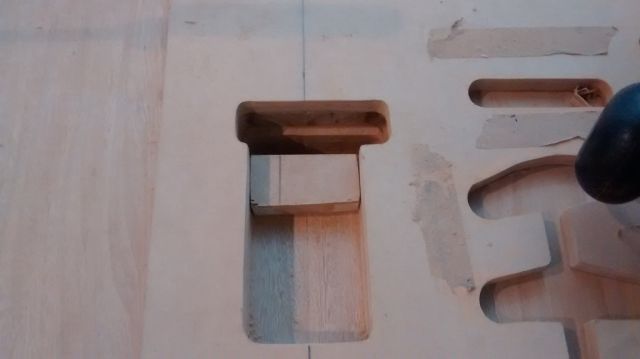

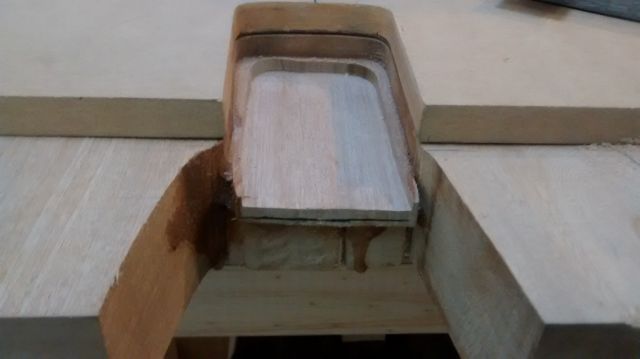

Desafortunadamente durante el ruteado de la cavidad para el brazo, la fresa se bajo como 2-3 mm sin yo darme cuenta, entonces el hueco quedo más profundo y por lo tanto el brazo quedo muy hundido en el cuerpo, para reparar este fallo, corte un trozo de madera de 1 cm de espesor con la forma de la cavidad y lo encole en esta, para nuevamente hacer el ruteado teniendo mucho cuidado con la profundidad.

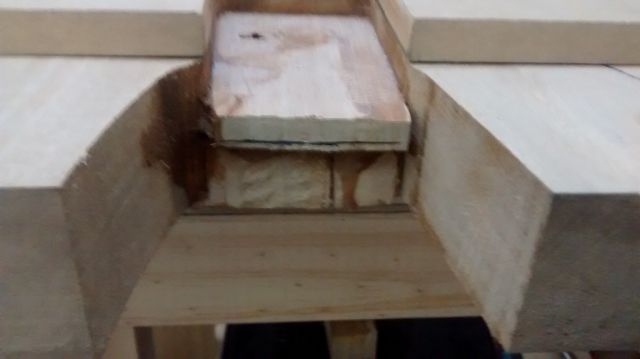

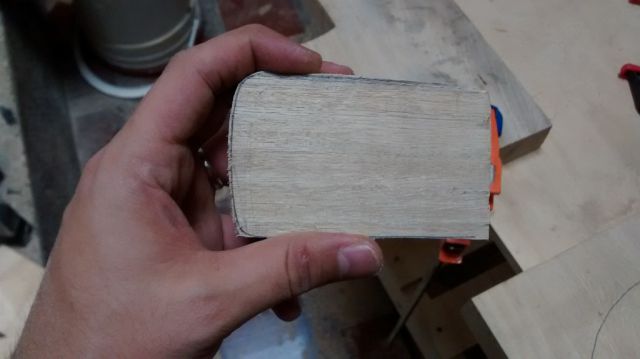

Con prensas pegando el trozo de madera

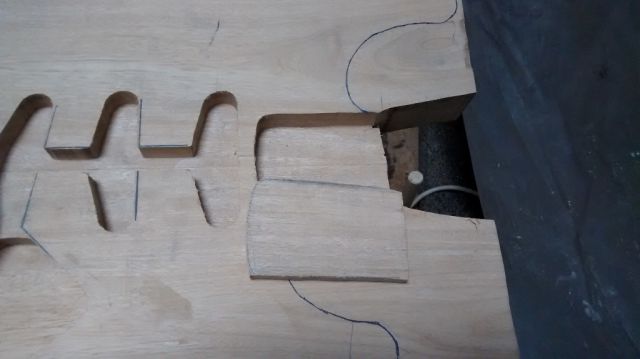

También fabrique la plantilla para el ruteo del tremolo de la parte de atrás.


Esto es todo por ahora.

Saludos
Subir
3
ringorango
#42 por ringorango el 03/02/2015
Enhorabuena por tu trabajo Andrés. Te va a quedar de lujo.
Subir
MANOLIN
#43 por MANOLIN el 03/02/2015
todo va bien, esperemos sigas asi, y las prisas amigo, solo generan horrores, perdón errores, porque aunque creamos que corrimos con suerte corriendo, no nos detuvimos en detalles importantes y nos arrepentimos.
poco a poco, paso a paso y despacio, mide, marca, vuelve a medir y antes de cortar, mide y vuelve a medir jejeje
Subir
1
Andrés Vargas - chempi
#44 por Andrés Vargas - chempi el 05/02/2015
Nuevamente el ruteo del bolsillo del brazo, esta vez con mucho cuidado y poco a poco



Midiendo para comparar con el cuerpo original

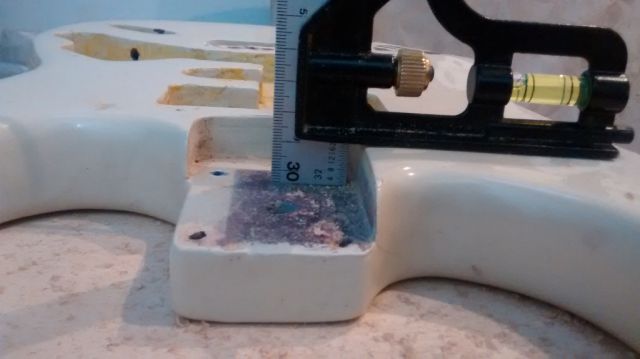

Bolsillo en el cuerpo original

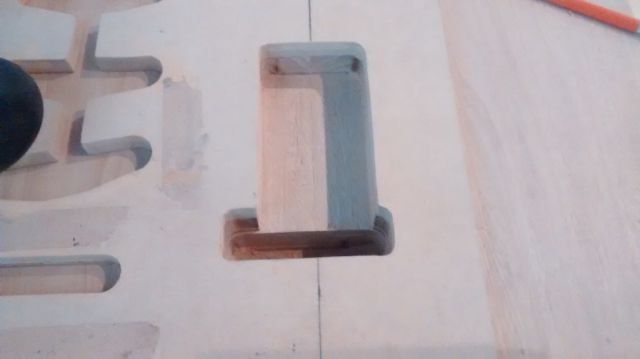

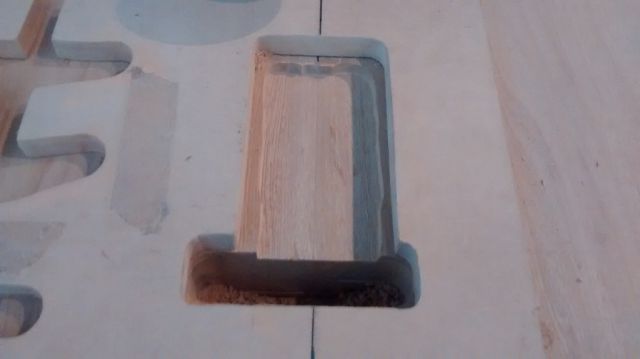

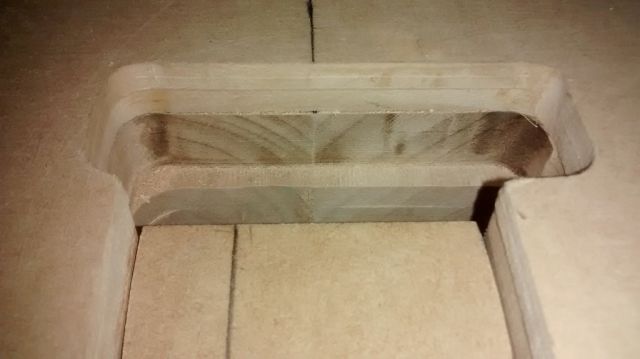

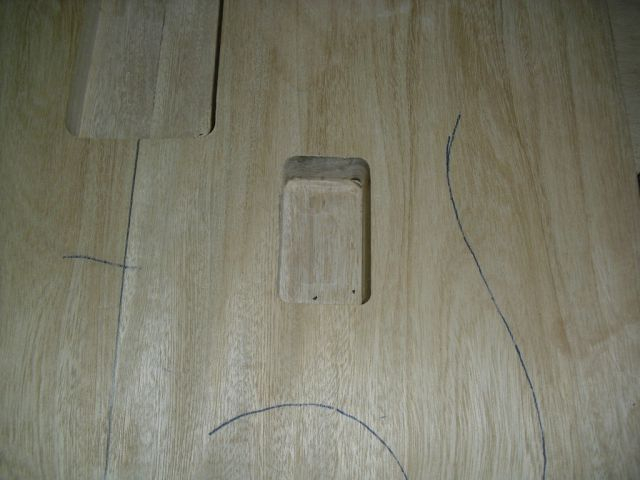

Bolsillo del brazo terminado


Verificando el mastil en el bolsillo


Ahora preparando todo para el ruteo del tremolo de la parte posterior de la guitarra



Primero la cavidad de los resortes poco a poco




Luego la cavidad del bloque del tremolo, uso un taco de madera para no dañar la cavidad de los resortes


Procediendo al ruteado

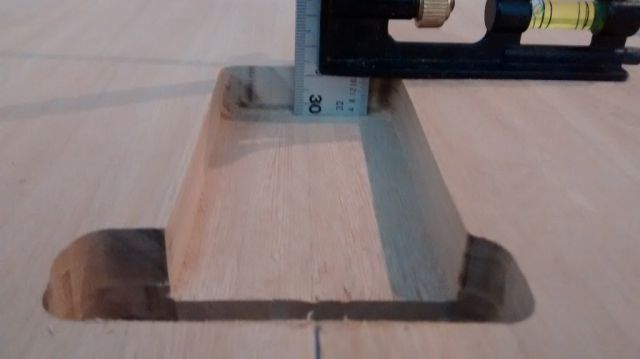

Verificando la profundidad

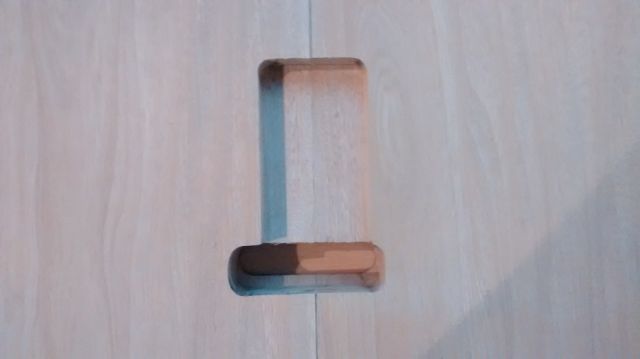

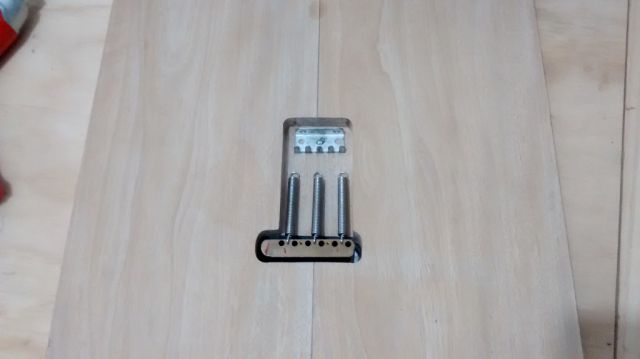

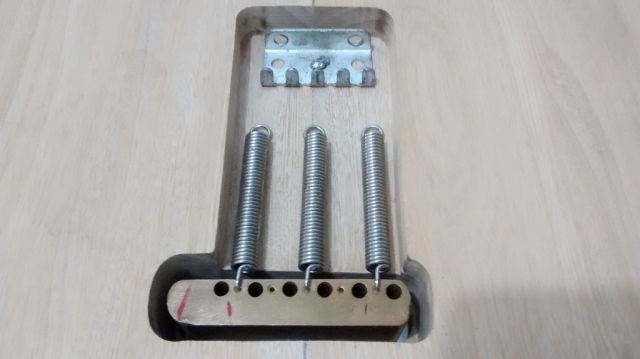

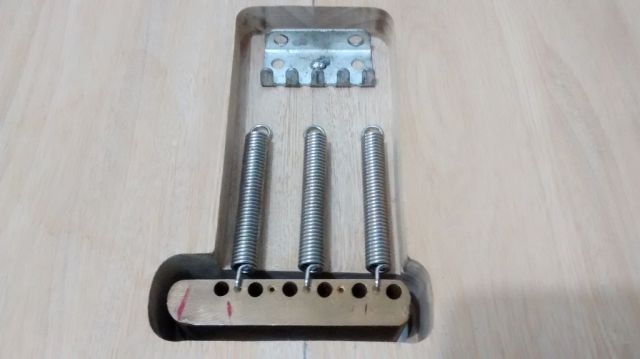

Cavidad terminada


Eso es todo por ahora.

Quisiera una sugerencia, esta guitarra va a llevar un circuito de preamp instalado en uno de los potenciometros del tono, me gustaría que me sugieran según su experiencia o conocimiento posiciones para la cavidad para la pila, no la quiero poner debajo del pickguard para poder tener un acceso más fácil a esta sin tener que quitar las cuerdas cuando se vaya a cambiar.

Saludos
Subir
Andrés Vargas - chempi
#45 por Andrés Vargas - chempi el 05/02/2015

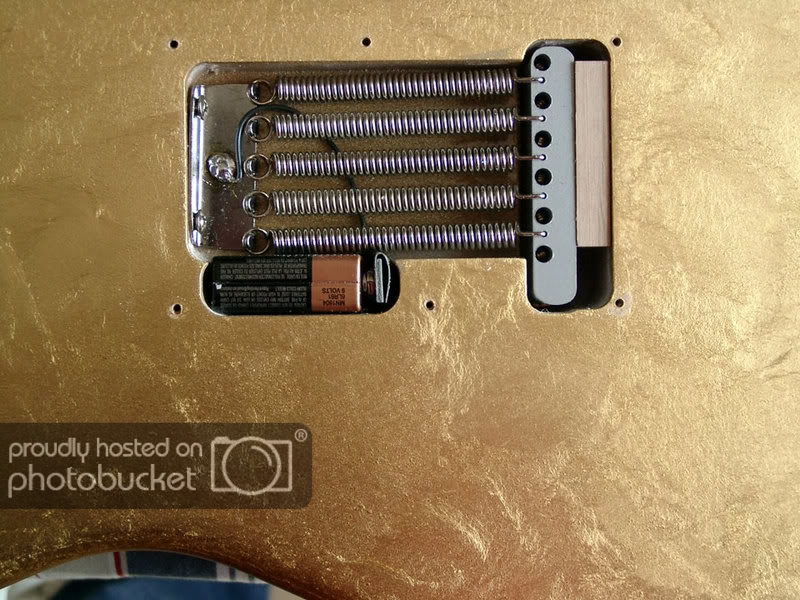

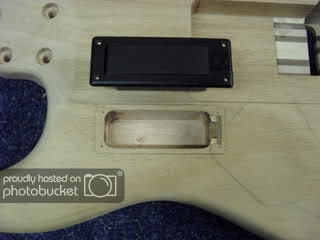

He pensado en opciones como estas


Subir
Andrés Vargas - chempi
#46 por Andrés Vargas - chempi el 06/02/2015

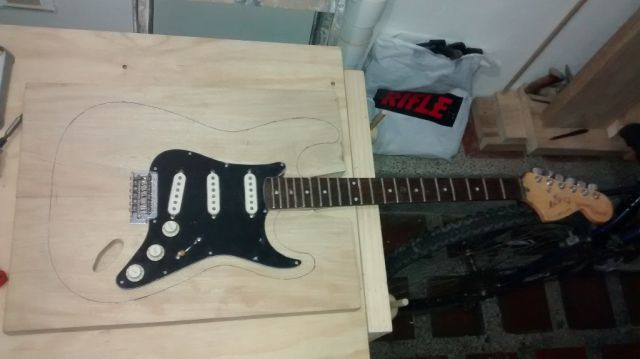

Algunas fotos de prueba de como quedaría todo.




Subir
ltdkami
#47 por ltdkami el 07/02/2015
Se ve genial.
Subir
Andrés Vargas - chempi
#48 por Andrés Vargas - chempi el 12/02/2015

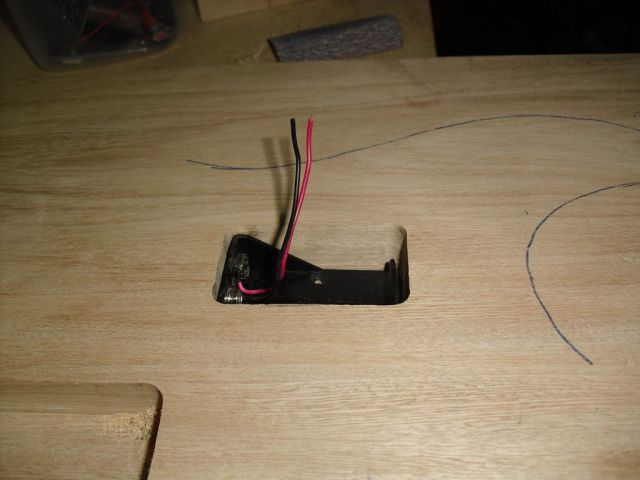

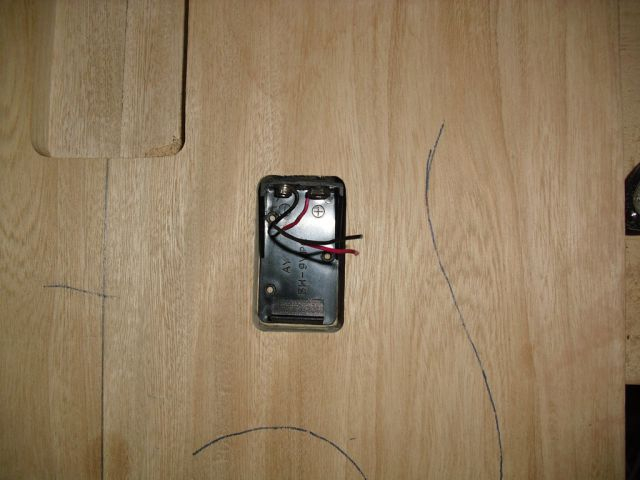

Continuando con los avances, primero realice el ruteado de la cavidad para la bateria de 9V que alimentara un preamp activo que instalare en la guitarra.

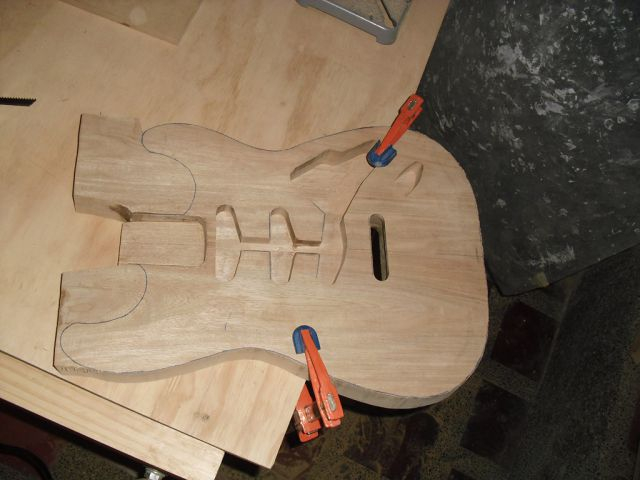

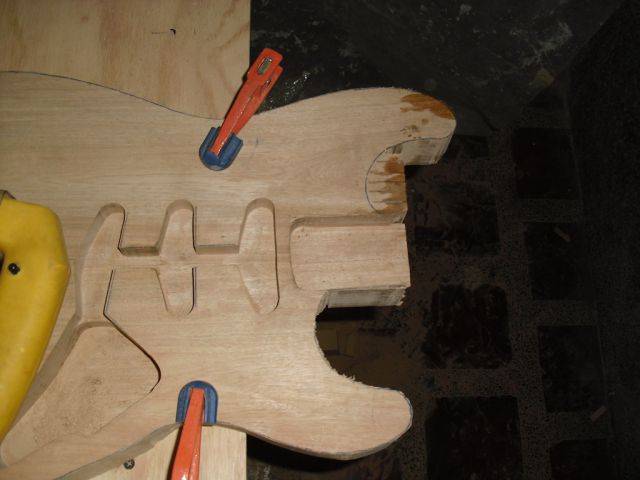

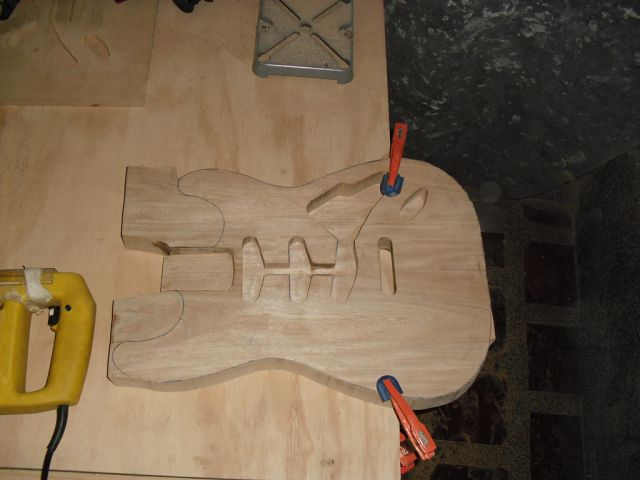

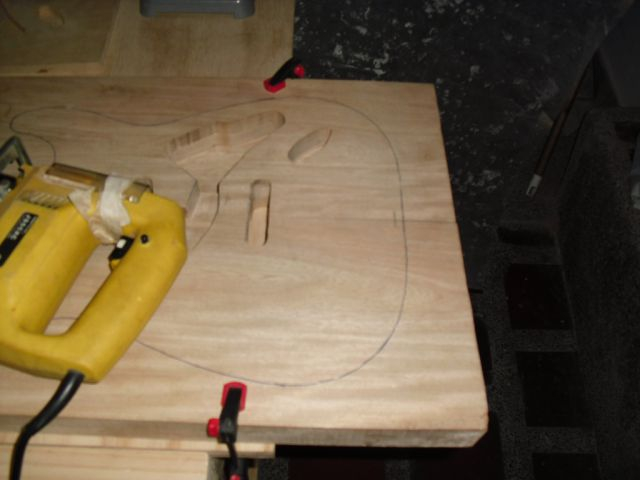

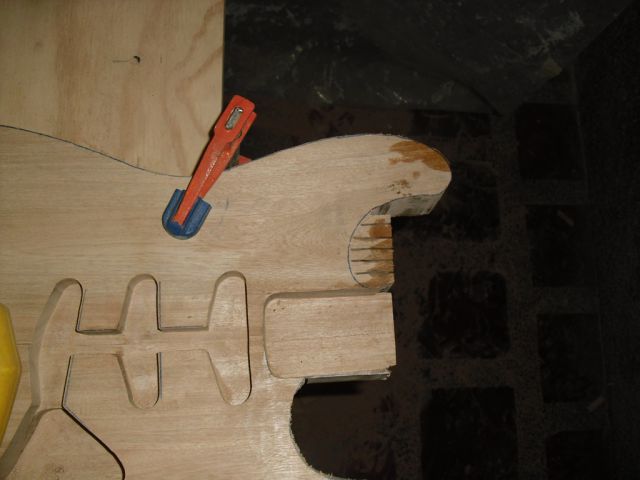

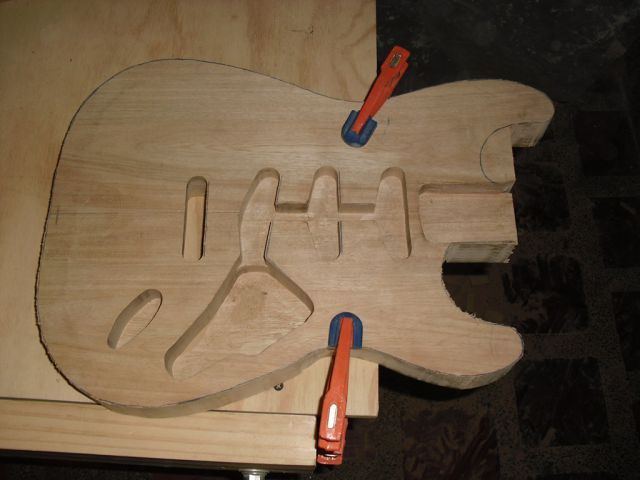

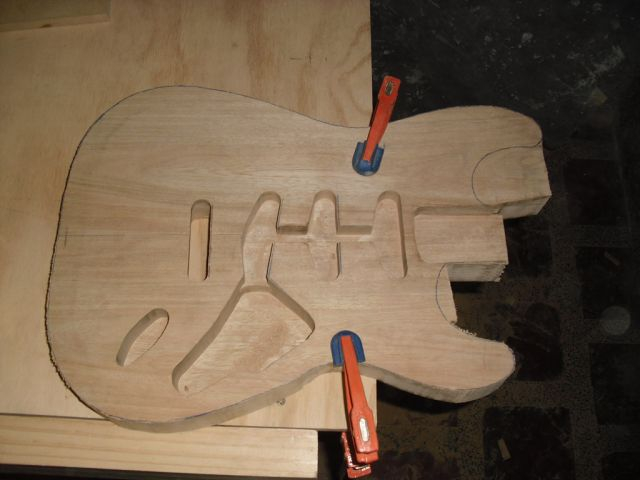

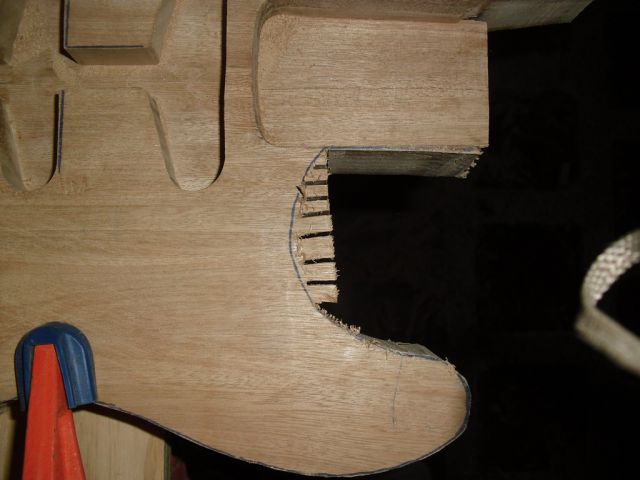

Y finalmente! por fin, cortando la forma de la guitarra del tablón con la caladora eléctrica.

















Subir
