Proyecto cuerpo strat de roble - Colombia

Andrés Vargas - chempi
#13 por Andrés Vargas - chempi el 22/10/2014

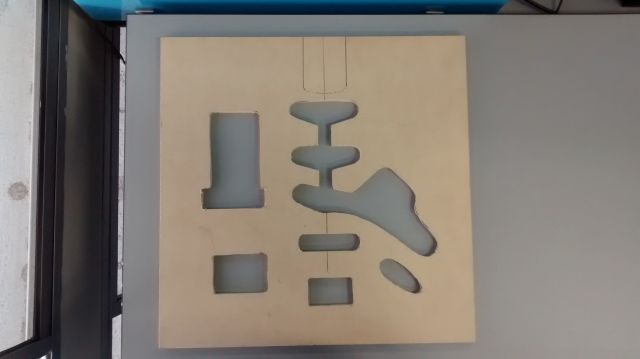

Por fin un avance, pequeño pero seguimos con el proyecto. He estado muy ocupado en el trabajo y no había podido adelantar mucho. Ya tengo la plantilla para el ruteo de las cavidades, falta lijarla para pulir un poco y hacer la plantilla del "neck pocket".

Subir
Andrés Vargas - chempi
#14 por Andrés Vargas - chempi el 05/12/2014
Saludos

La cosa va lenta por cuestiones de trabajo, pero espero poder progresar bastante este fin de año que estoy en vacaciones.

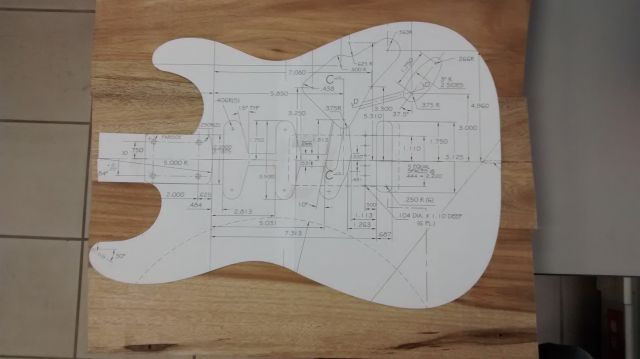

Ahi les dejo algunas fotos, por ahora solo acabe de pulir la plantilla para el ruteo y saque el plano de una stratocaster a escala real para empezar a tomar medidas para ruteos y cortes. Espero poder hacer la plantilla para el neck pocket y de ahi empezar con el ruteo de todas las cavidades.

Como el pickguard que conseguí no es standard de stratocaster, tuve que modificar un poco la plantilla.



Subir
Andrés Vargas - chempi
#15 por Andrés Vargas - chempi el 05/12/2014

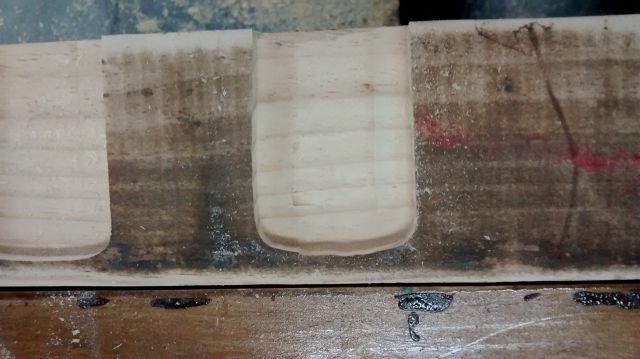

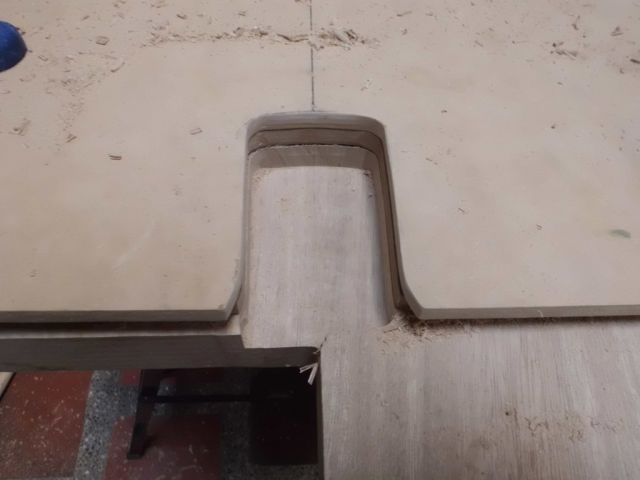

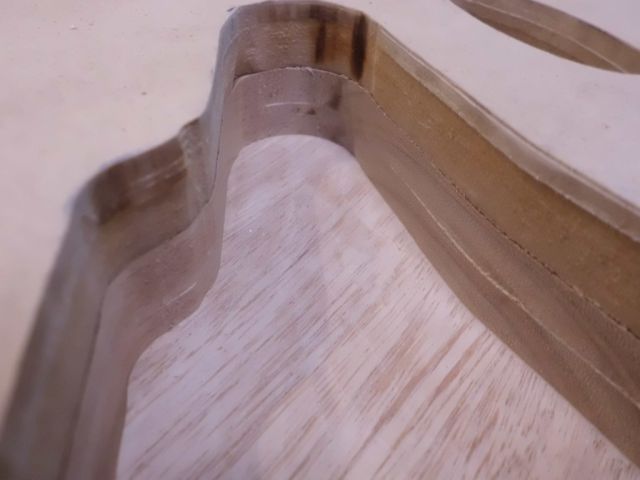

Ya hice el neck pocket, con mucha paciencia y de 2 capas de MDF para poder ir bajando de a poco en el rutiado. Hice una prueba en un trozo de madera para ver que tal quedo la precisión del rutiado, y una foto con el brazo sostenido en el neck pocket sólo por la presión de las juntas.

Algunas fotos del proceso



Subir
MANOLIN
#16 por MANOLIN el 08/12/2014
genial, nos quedamos en espera de avances
Subir
Andrés Vargas - chempi
#17 por Andrés Vargas - chempi el 10/12/2014
Desafortunadamente voy a tener que volver a empezar, la madera que escogí se astilla muy fácil durante los cortes y el fresado, tratare de conseguir cedro roble para volver a comenzar.

Saludos
Subir
Andrés Vargas - chempi
#18 por Andrés Vargas - chempi el 09/01/2015
Nuevamente retomando el post, volví a empezar con roble.

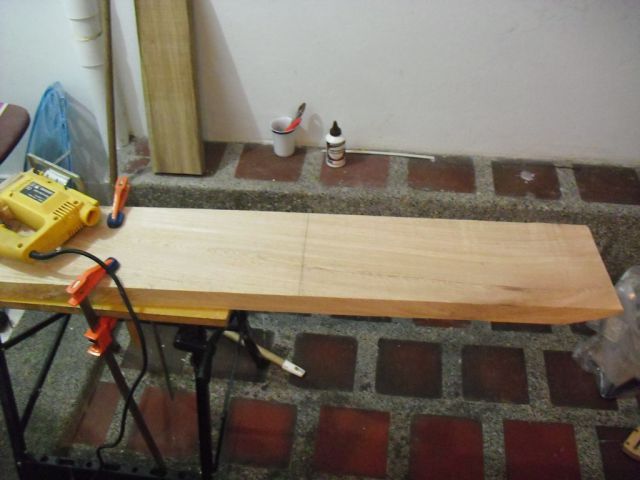

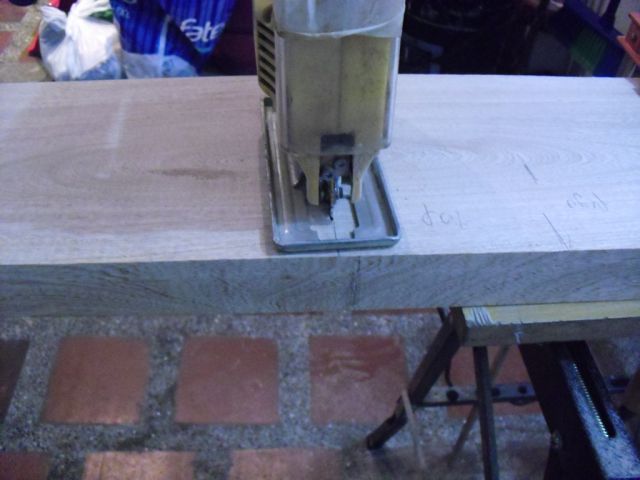

Primero corte el tablón para sacar las piezas para el cuerpo

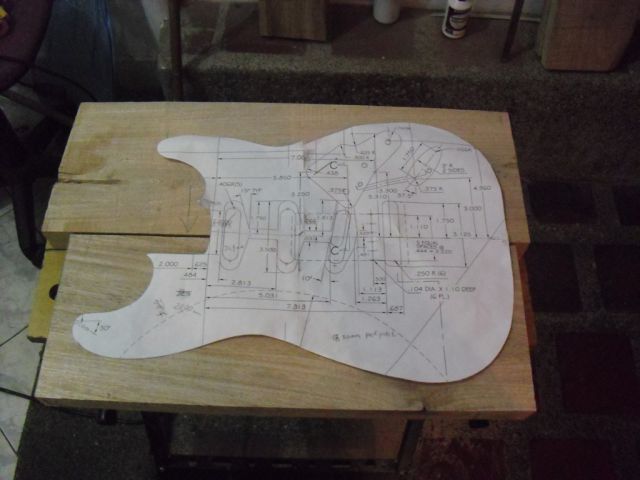

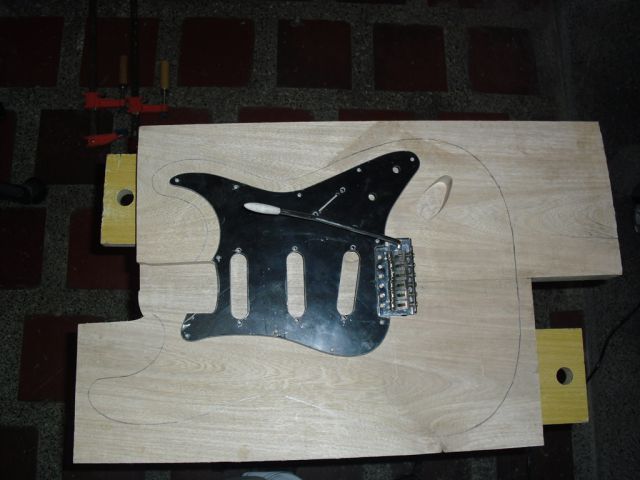

Escogi dos de los tablones que corte y verifique con el plano de una strat.

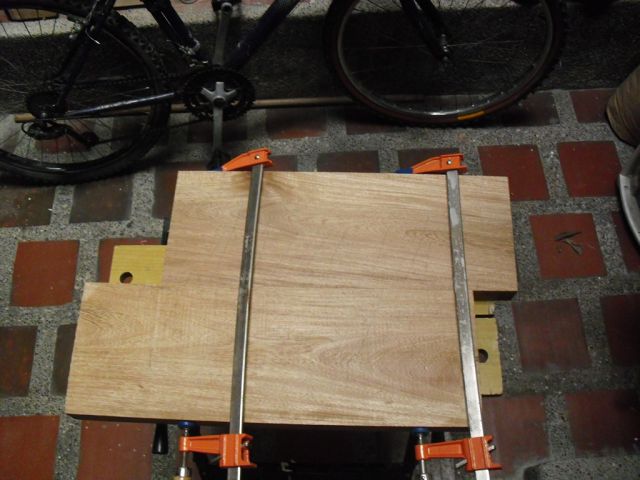

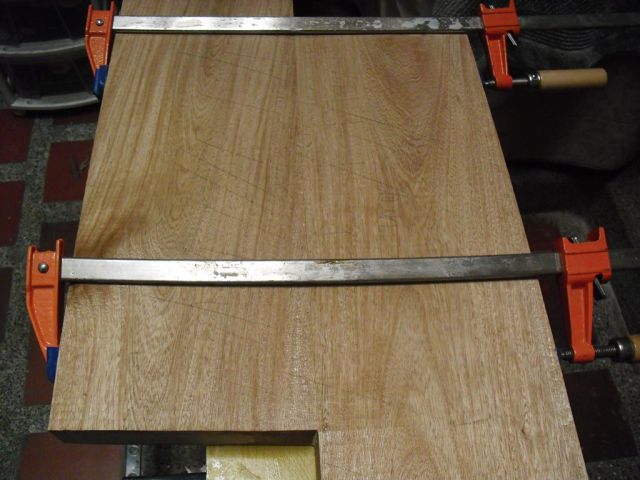

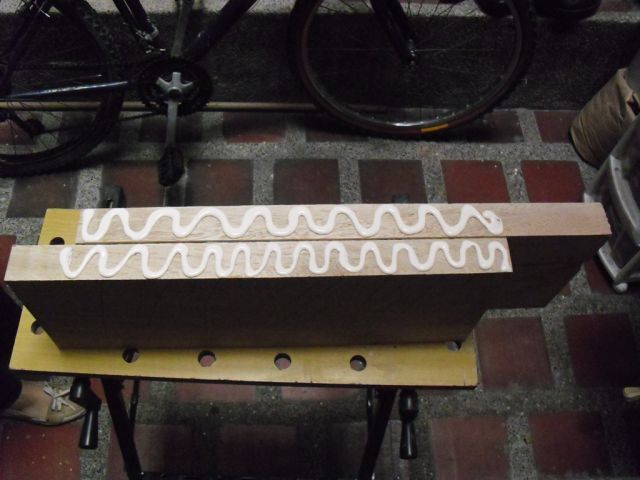

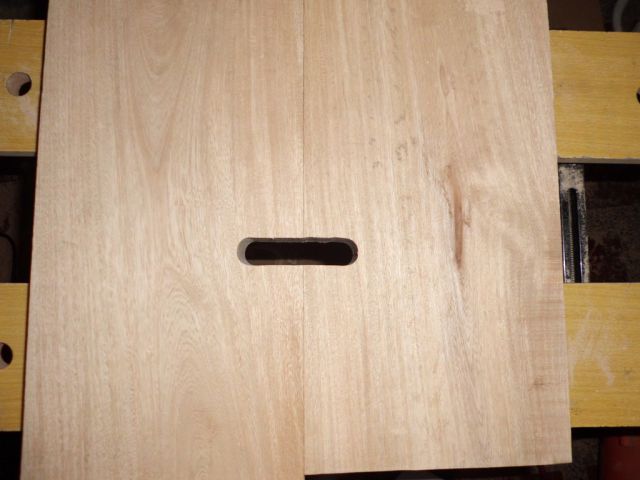

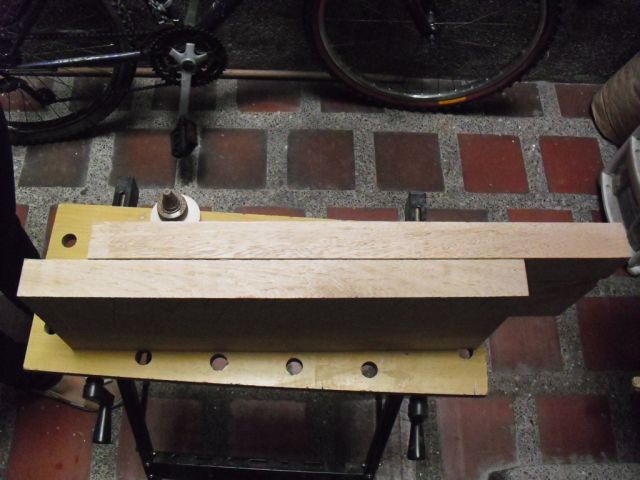

Luego lleve a una carpintería los tablones para hacerlos cantear para el encolado y el prensado.

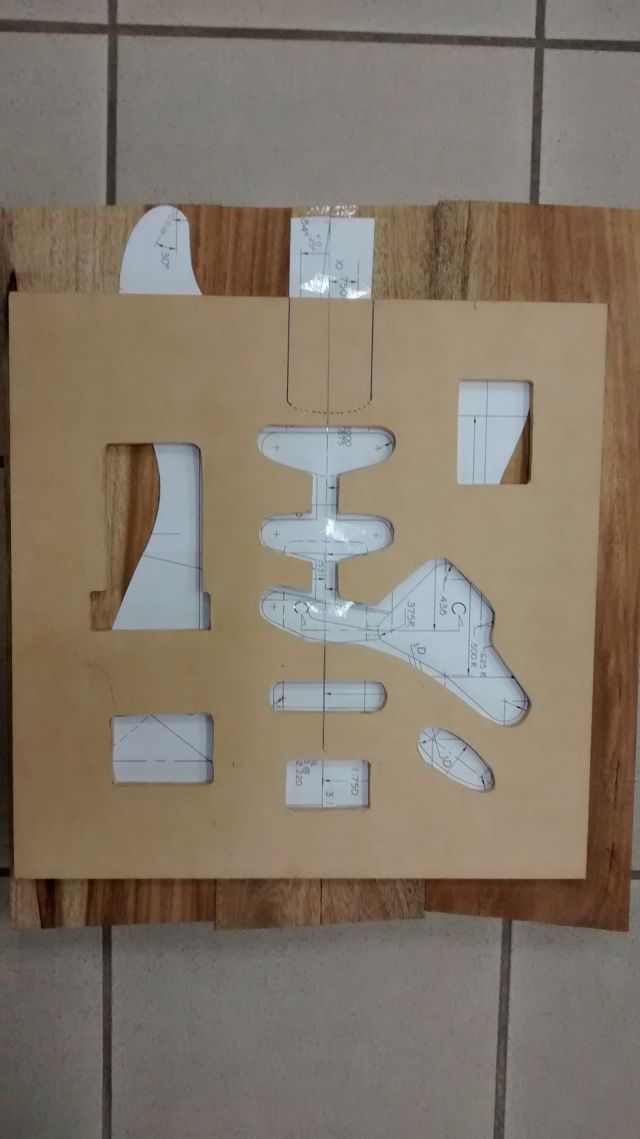

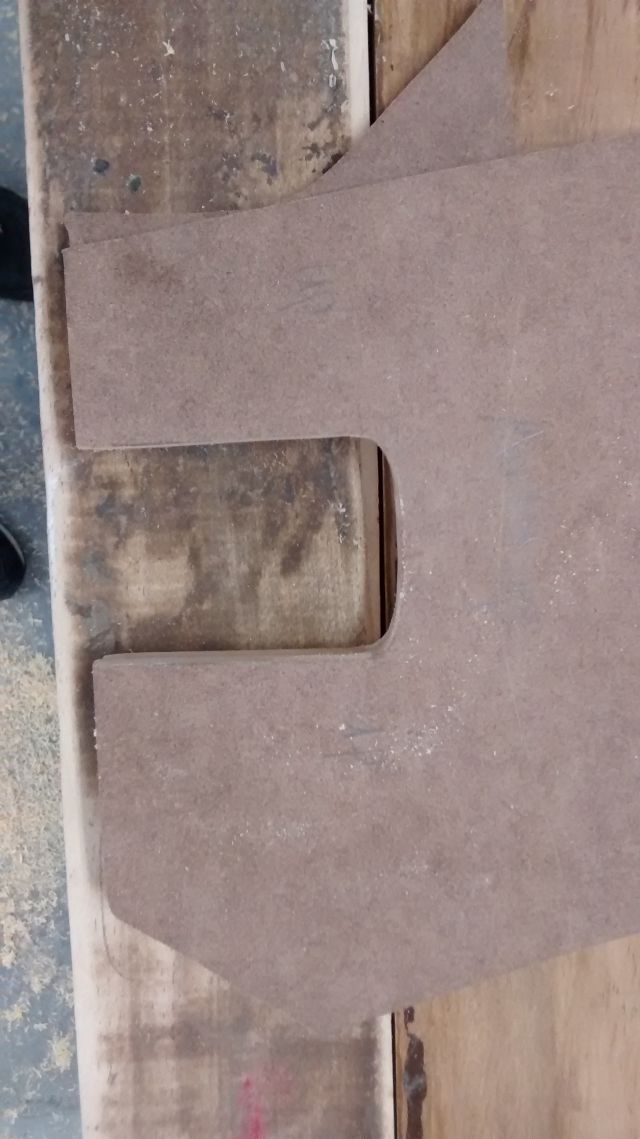

También volví a hacer el molde para el ruteo de las cavidades con un MDF un poco mas grueso y siguiendo también el plano de strat que tengo, sólo tuve que agrandar un poco la cavidad para el switch porque el golpeador que tengo no es exacto el de una strat.


Cuando tenga mas avances los subo.

Saludos
Subir
doctor_hendrix
#19 por doctor_hendrix el 09/01/2015
genial!! te voy siguiendo :bien:
Subir
MANOLIN
#20 por MANOLIN el 09/01/2015
Venga compañero, mucha suerte
Subir
knucklesprayer
#21 por knucklesprayer el 10/01/2015
#13 Cómo vas que bueno.

Yo también tengo Nogal, Teca, Nazareno y Abarco para una telecaster que quiero hacer.

La plantilla para hacer las cavidades, ¿como la sacaste?

Qué mal escuchar que no te sirvió el nogal que tenías, ojala a mi me vaya bien con el. Por el momento no he tenido problema.
Subir
Andrés Vargas - chempi
#22 por Andrés Vargas - chempi el 10/01/2015

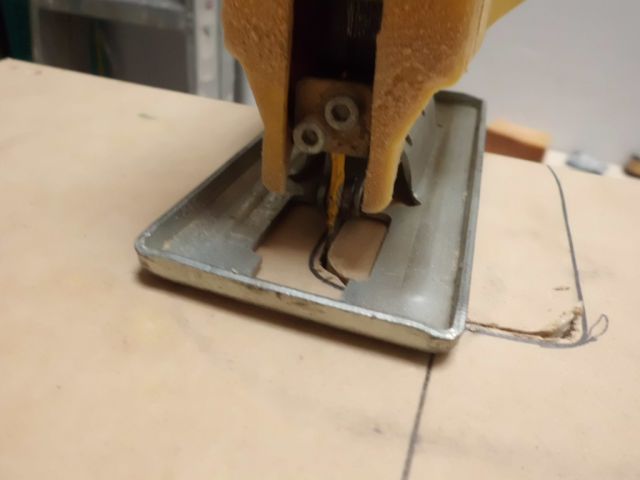

La plantilla la hice con una caladora manual y luego lija. Saludos
Subir
Andrés Vargas - chempi
#23 por Andrés Vargas - chempi el 11/01/2015
Continúan los avances:

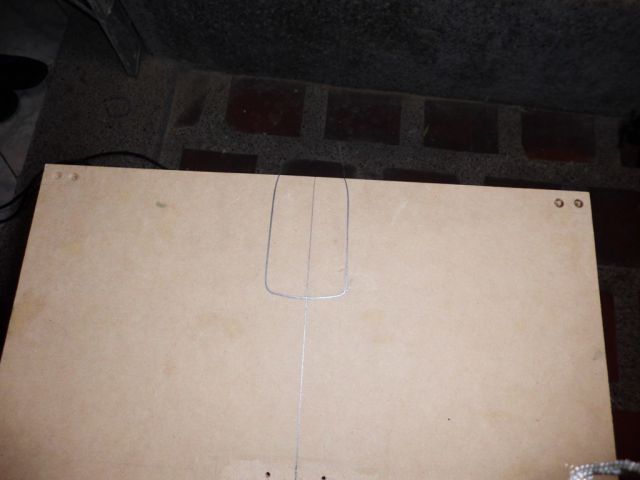

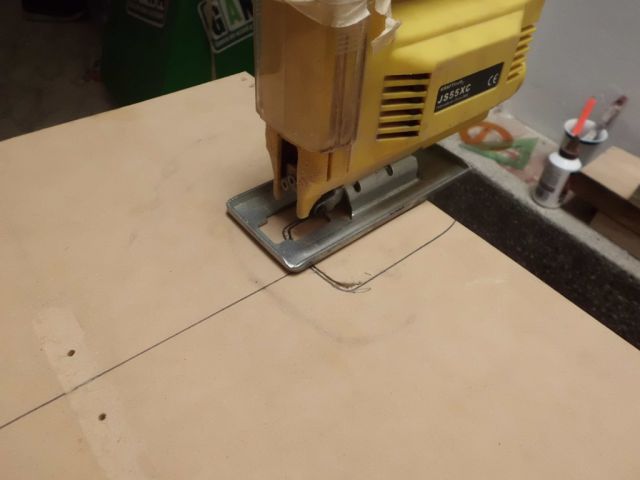

Fabricación del neck pocket, primero la plantilla en MDF con caladora y lija y luego la paso a la madera con la ruteadora

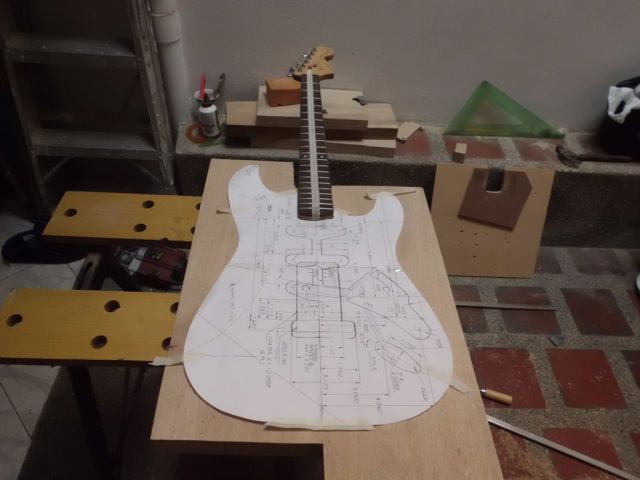

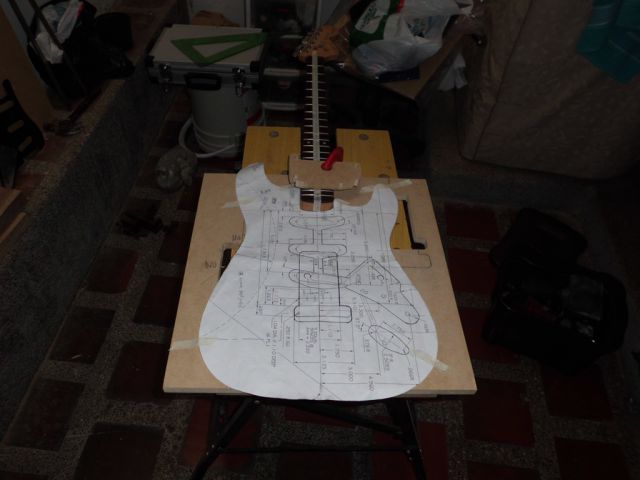

Midiendo con el plano la posición del neck pocket

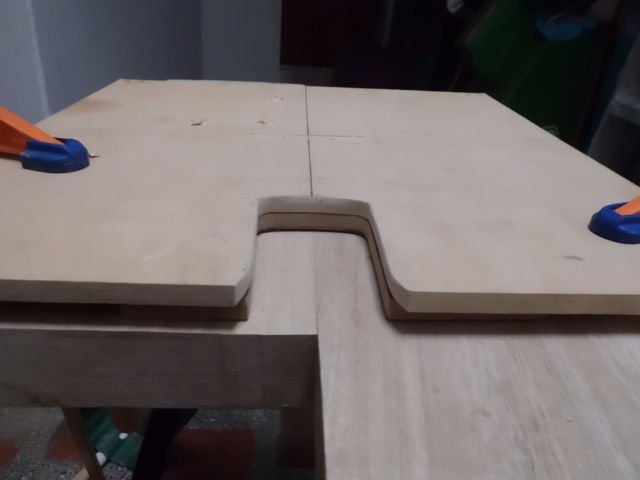

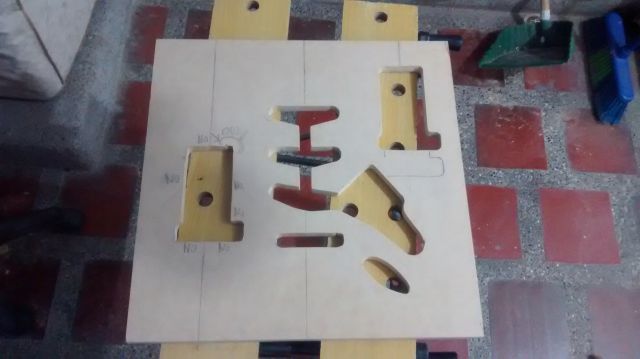

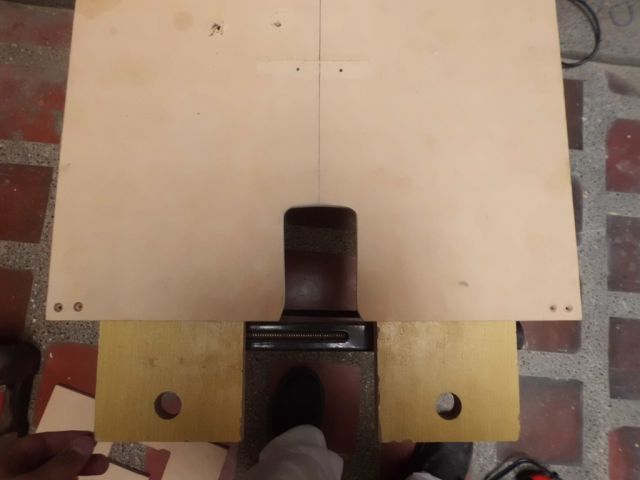

Preparando la plantilla para el ruteo del neck pocket

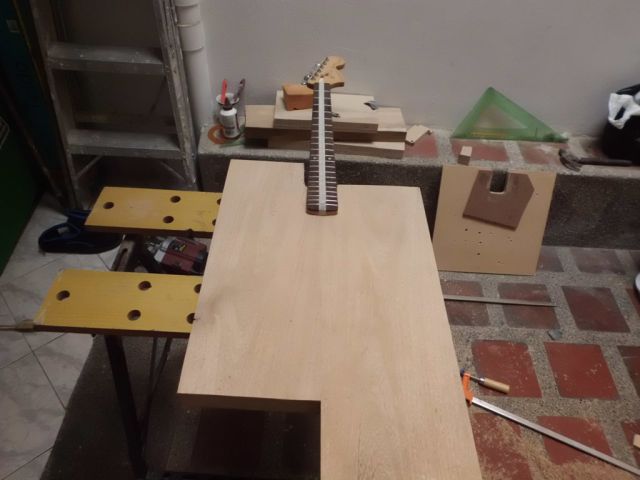

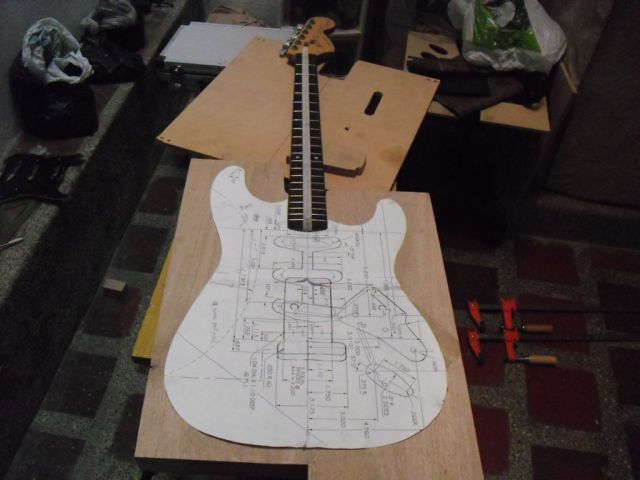

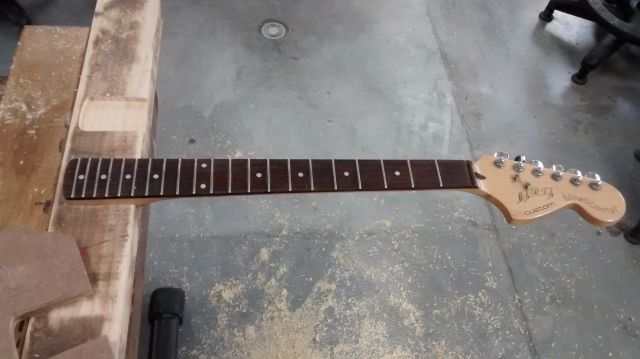

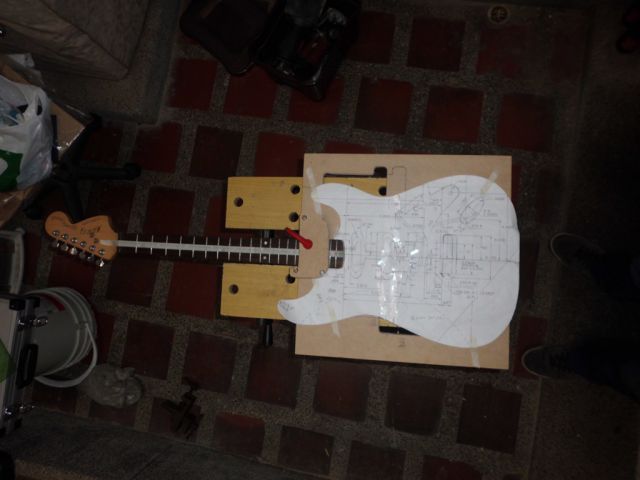

Probando el mástil en el neck pocket recién hecho y comparando con el plano

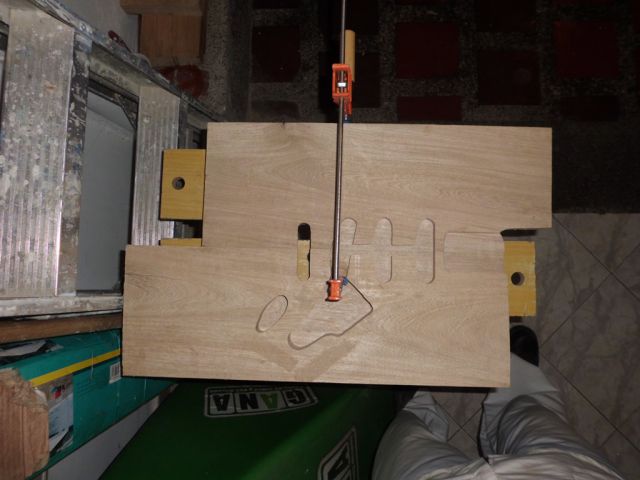

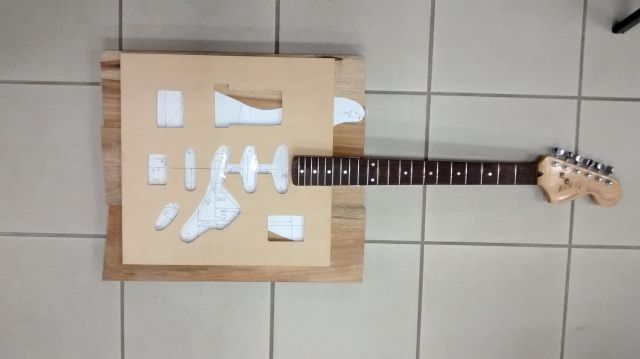

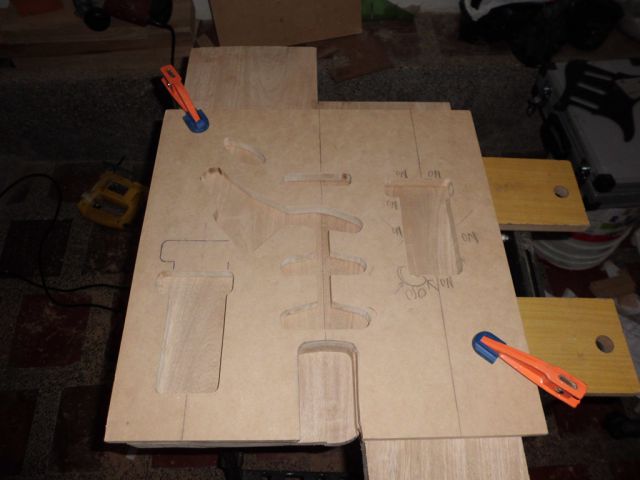

Colocando la plantilla para rutear el resto de las cavidades de la guitarra

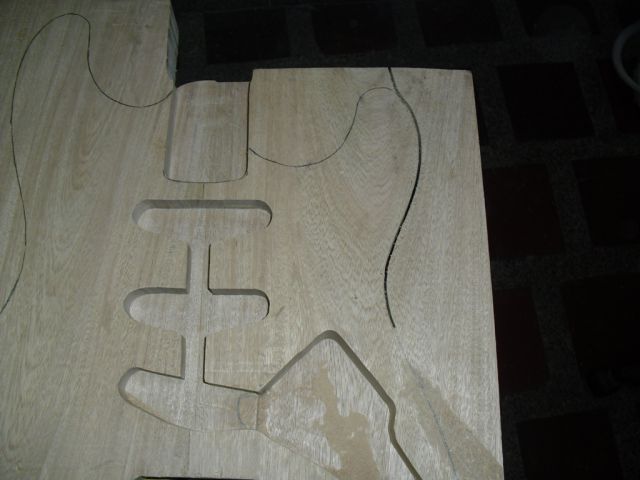

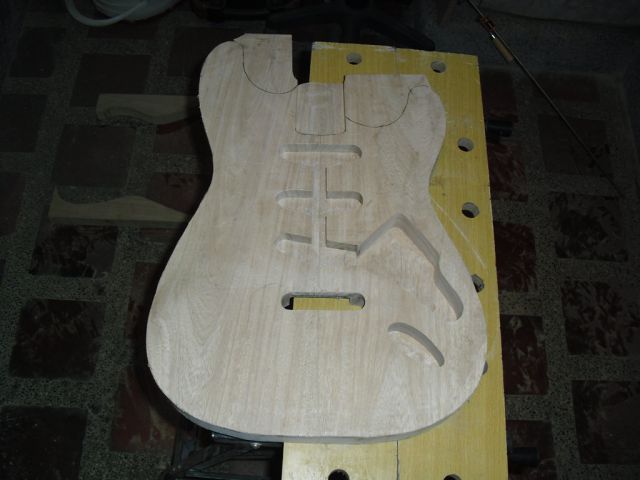

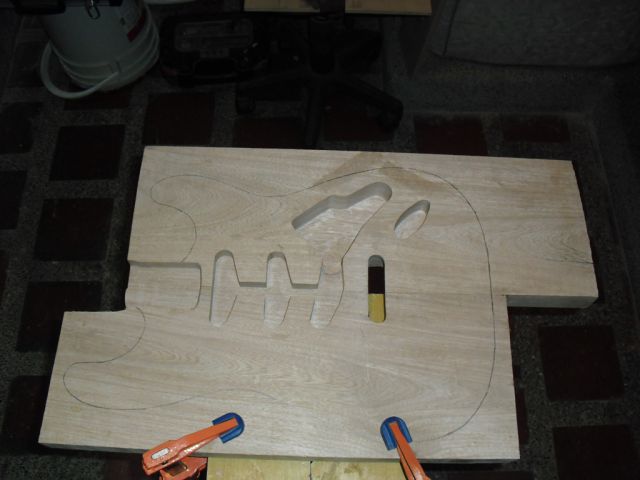

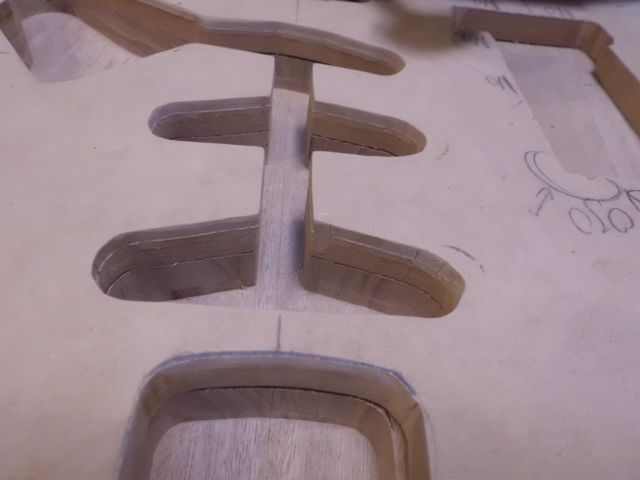

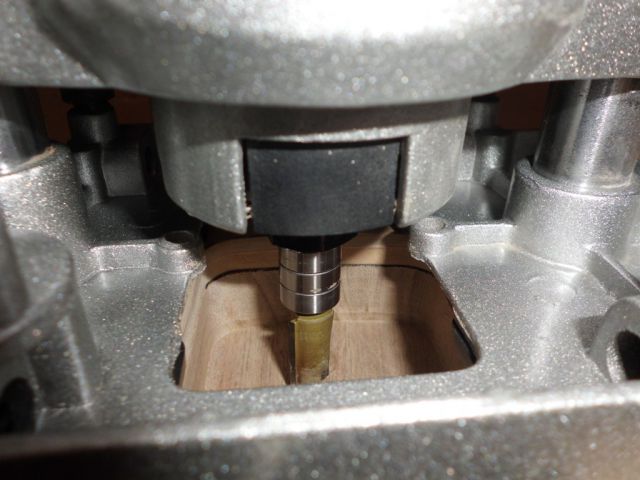

Comienza el ruteo del cuerpo

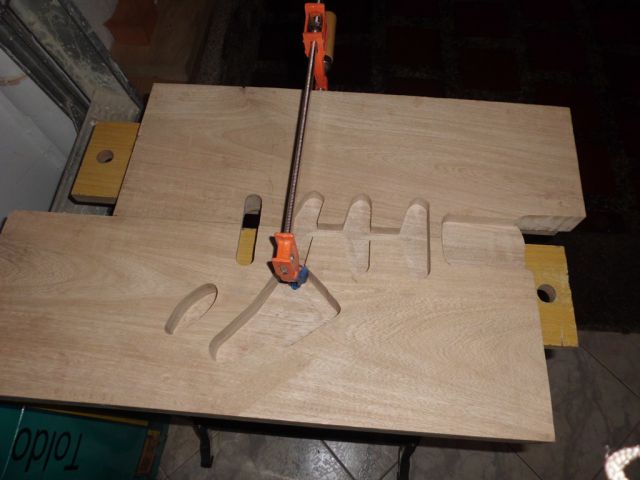

Ruteo para el tremolo que atraviesa el cuerpo, lo fui haciendo de 4 o 5 mm por vez con la fresa hasta atravesar la madera

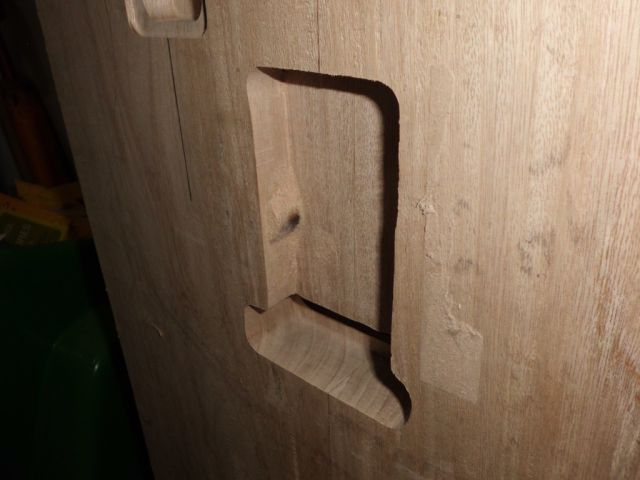

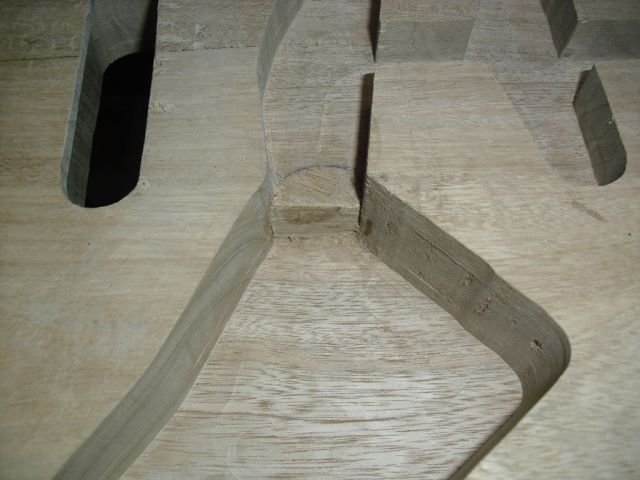

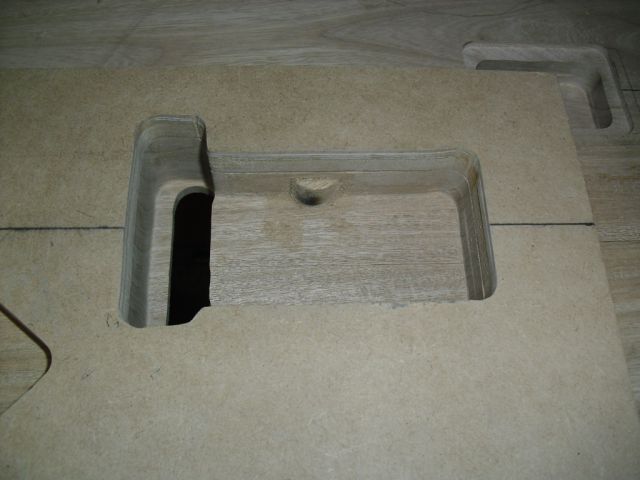

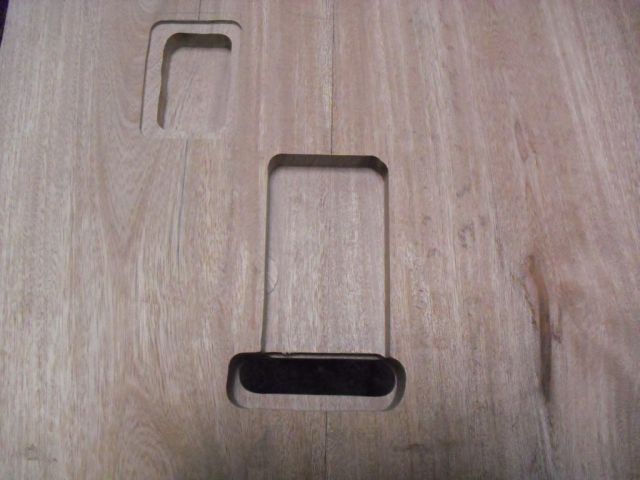

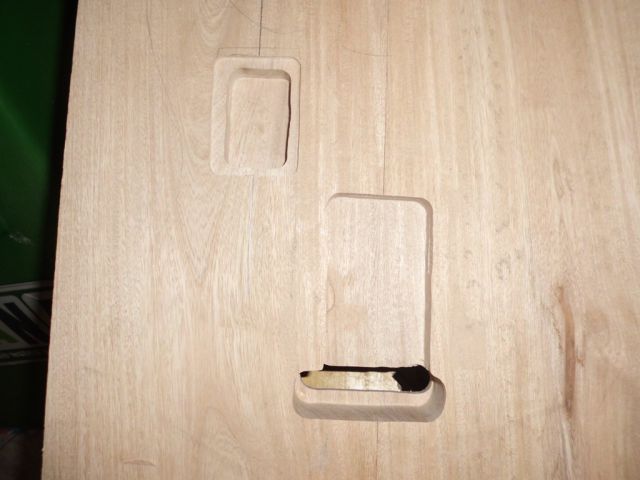

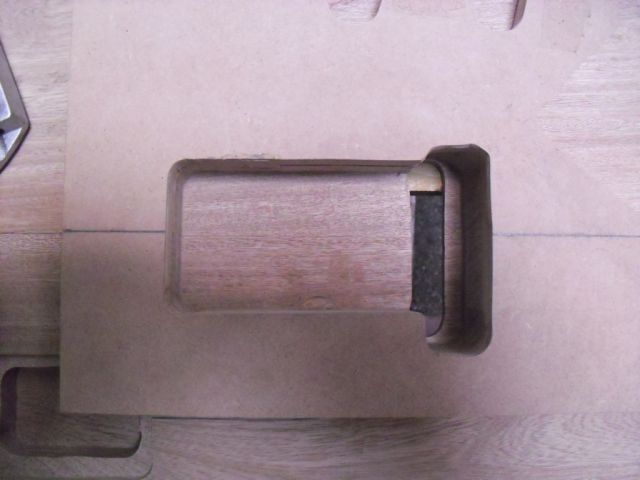

Al hacer el ruteo de para los muelles, conecte las cavidades de la electrónica y la de las muelles, por lo que tuve que reparar esto pegando un trozo de madera

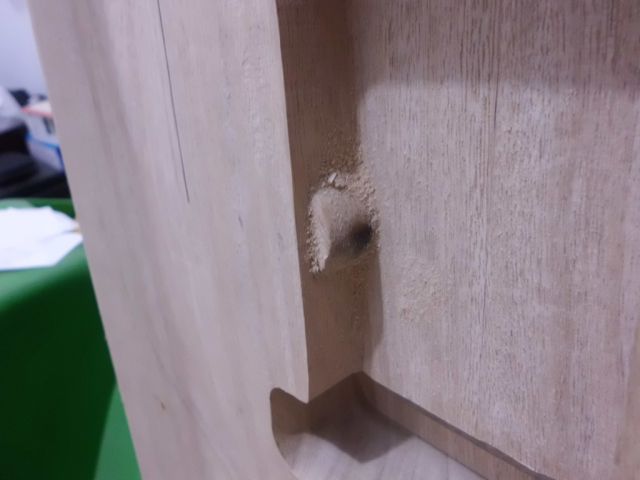

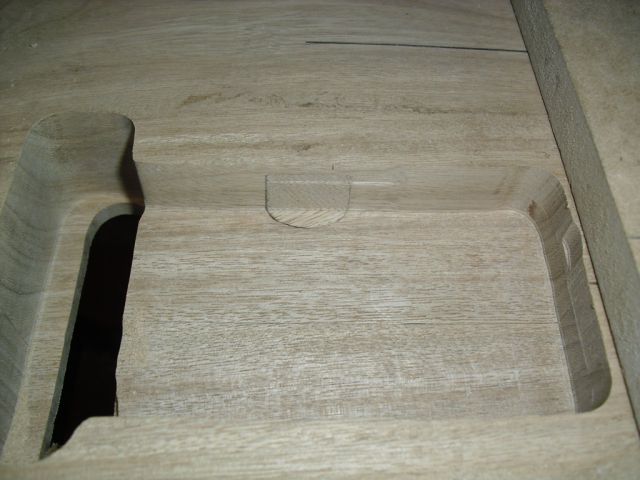

Acá se aprecia un poco el agujero en la parte inferior en el medio

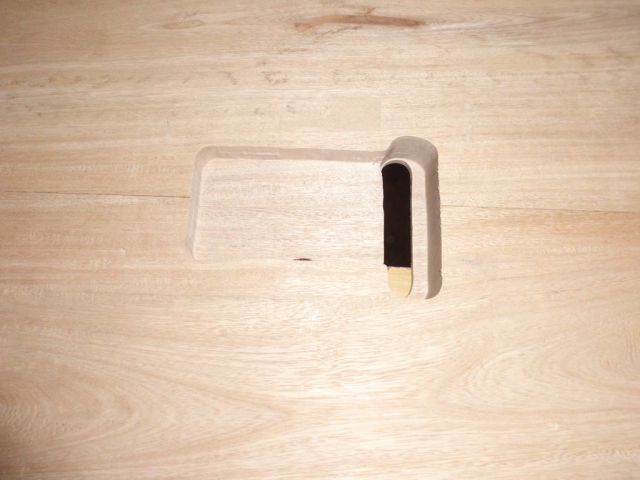

Ruteo para la pila de 9V


Reparación





Queda pendiente pulir la reparación nuevamente con la ruteadora y cortar la forma del cuerpo del tablón.

Saludos
Subir
Andrés Vargas - chempi
#24 por Andrés Vargas - chempi el 12/01/2015
Continuo trabajando

Primer pulir la reparación, para eso use nuevamente la plantilla y la ruteadora




Por el otro lado


También aproveche para pulir la cavidad de los resortes.

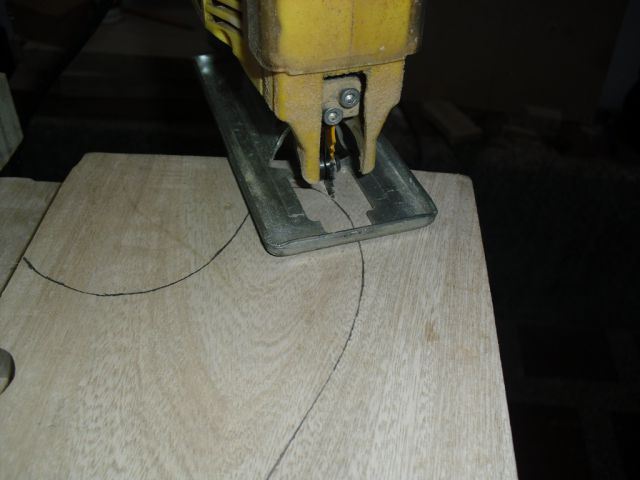

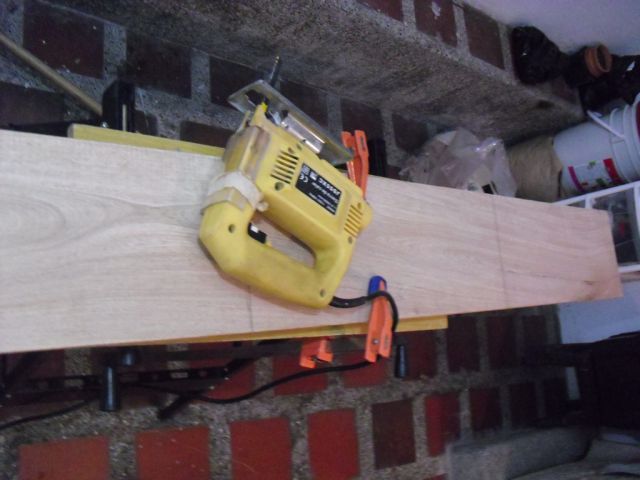

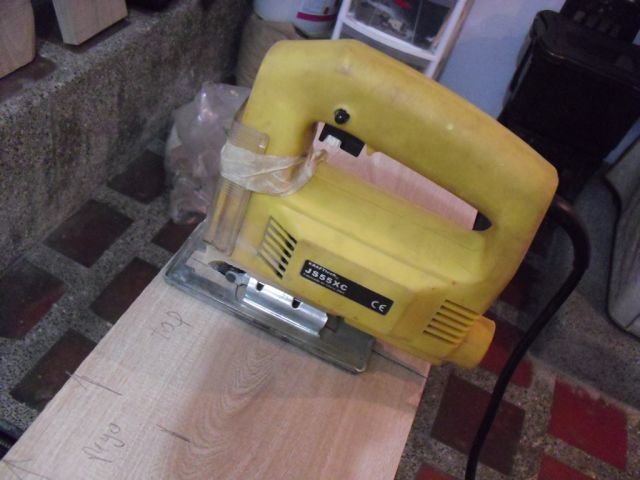

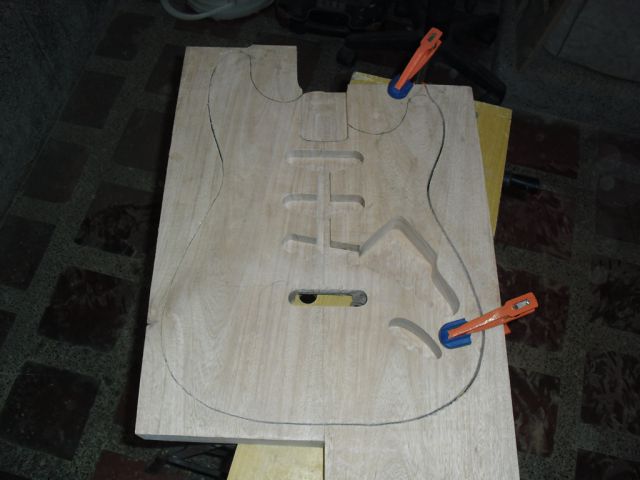

Primero trazando el contorno para el corte con la caladora manual



Una vista previa

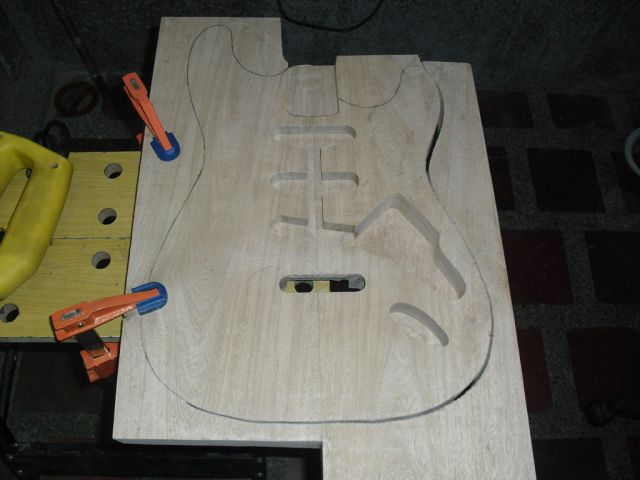

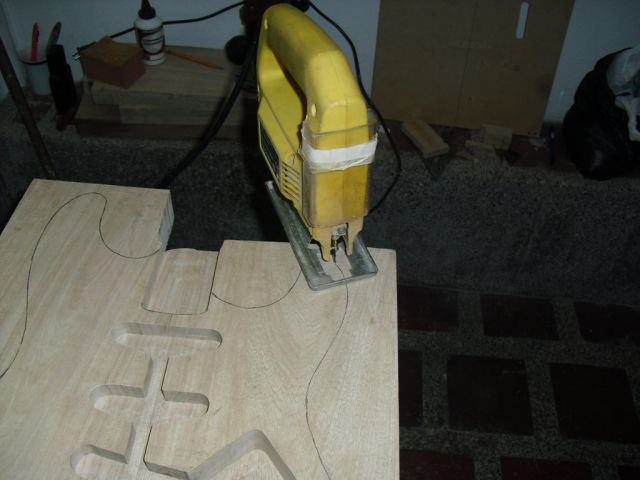

Comienzo a cortar

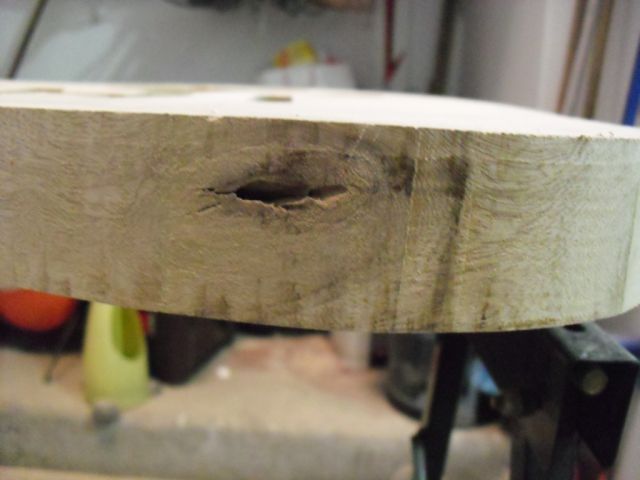

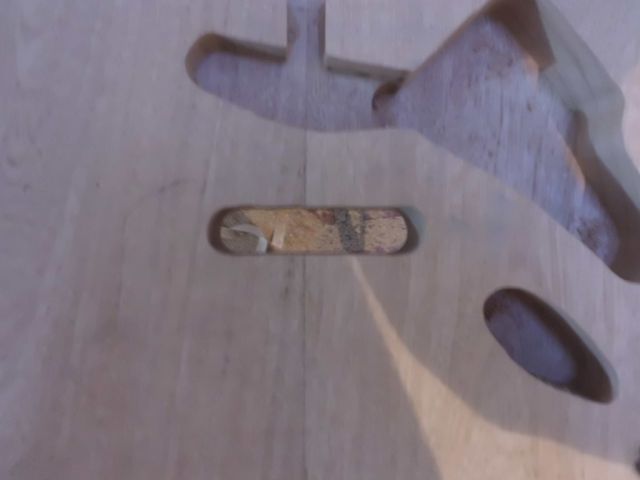

Y listo el corte, a pesar de tratar de evitar nudos en la guitarra me encontre con esto

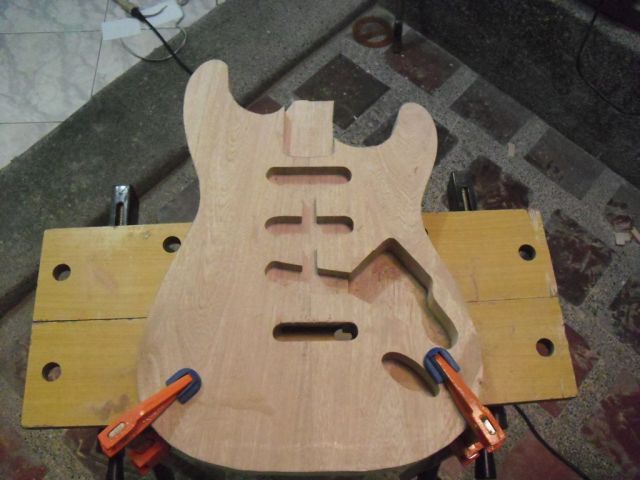

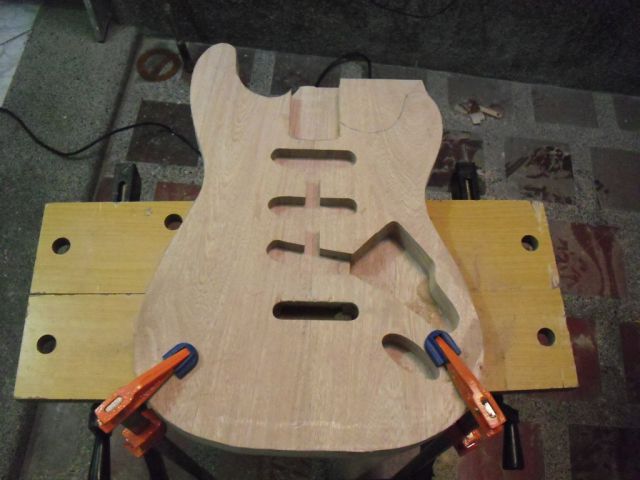

Ya lo rellene con serrín y cola, esperemos como queda. Por ahora es lo que llevo.

Saludos
