Como poner Gain a este ampli

buscomadrid
#37 por buscomadrid el 15/08/2018
Bueno,pues para la caja......
Lo de las pinzas no veas lo bien que viene....
Gracias.
Subir
OFERTASVer todas
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Boss Katana 50 MKII
    255 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
buscomadrid
#38 por buscomadrid el 18/08/2018

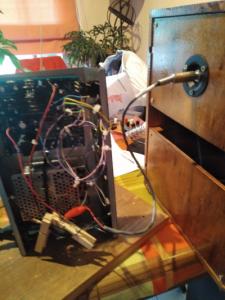

En caja y sigue con ruidos he puesto una caja de ritmos porque con el bajo es insufrible.....os pongo grabación y como ha quedado......yo pienso en un problema de masas el out es todo de plástico, pero no estoy desorientado.....Por favor escuchar el audio hasta el final si se oye más alto es porque subido el volumen de la caja de ritmos.
Archivos adjuntos ( para descargar)
Mi grabación#6.wav
Subir
toni diaz
#39 por toni diaz el 18/08/2018
Uff raro. Ahí hay algo mal, o falta alguna masa a tierra o la fuente mete ruido. Yo voto por la fuente.
A Ustedes que les parece??
Subir
1
buscomadrid
#40 por buscomadrid el 18/08/2018

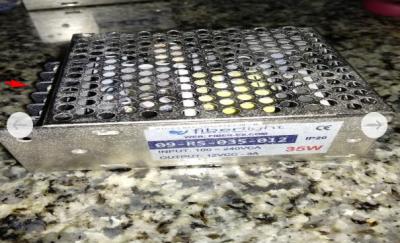

La fuente tiene toma de tierra que no uso........ya que toma la luz de la casa da positivo, negativo y masa al chasis.....
se esta complicando.......
La flecha roja es la masa.
Archivos adjuntos ( para descargar)
Subir
toni diaz
#41 por toni diaz el 18/08/2018
Conozco bien esas fuentes industriales, no están pensadas para sonido, son para los sistemas de mando de maquinaria, dan ruido de 100 Hz. Conecta la tierra del enchufe y haz un puente al negativo. Y si puedes poner un condensador grande en paralelo a la salida, Mejora seguro
Subir
1
buscomadrid
#42 por buscomadrid el 19/08/2018

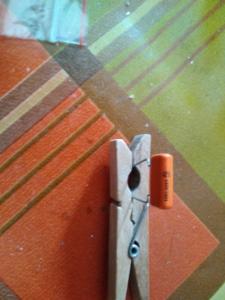

Bueno pues tirando un cable de la masa de la fuente al chasis que es de la masa de casa no va mal......se reduce....que ya es algo....que te parece este condensador para la salida....tal como comentabas?
Archivos adjuntos ( para descargar)
IMG_20180819_123135_203_condesador salida.jpg
Subir
toni diaz
#43 por toni diaz el 19/08/2018
Perdona no te he especificado el tipo de condensador. Para el filtrado del rizo de alimentación se utiliza principalmente condensadores electroliticos de una capacidad alta. En tu caso con uno de 4700 uF 16 V. Te vale, si tienes más grandes mejor o poner los que tengas en paralelo, se sumarán la capacidad
Subir
1
buscomadrid
#44 por buscomadrid el 19/08/2018

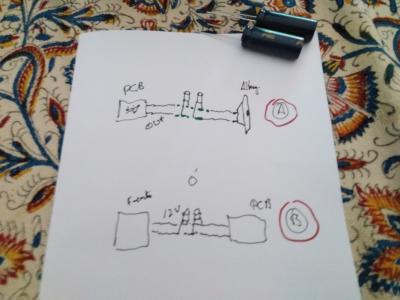

Gracias, ya he conseguido dos pepinos de 2.200 cada uno a 25v.....pero tengo una duda....cuando dices salida te refieres a..... cual de estas dos opciones ......
Mira dibujo.
Archivos adjuntos ( para descargar)
IMG_20180819_170929_137---cond paralelo.jpg
Subir
toni diaz
#45 por toni diaz el 19/08/2018
La segunda, hablamos de tensión siempre
Subir
1
buscomadrid
#46 por buscomadrid el 19/08/2018

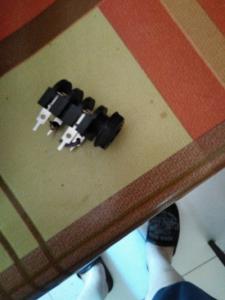

ARREGLADO!!!!!!!!!!!!!!!!! he cambiado el jack de salida de plástico por uno metálico y va....un ligerisimo uuuuuuuffffff, pero bien,

Muchas gracias a todos, en breve foto.......en especial a Tony.........
Archivos adjuntos ( para descargar)
IMG_20180819_181939_825--jack mal.jpg
Subir
toni diaz
#47 por toni diaz el 19/08/2018
Ole compi, muy buen trabajo :palmas2:
Subir
