Como poner Gain a este ampli

buscomadrid
#1 por buscomadrid el 23/07/2018

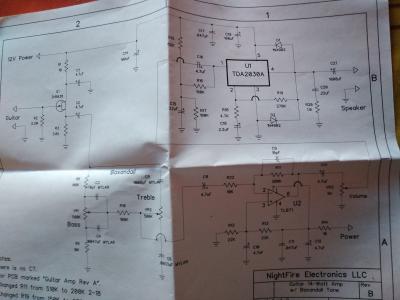

Pues ese seria el tema....pongo esquema, no es un lm386 que lo vería claro, es un TL071.....
Saludos.
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Boss Katana 50 MKII
    255 €
    Ver oferta
toni diaz
#2 por toni diaz el 23/07/2018
Que amplificador es? Para buscar el esquema.
En ese papel doblado no veo nada
Subir
buscomadrid
#3 por buscomadrid el 23/07/2018
Hola, es un tda2030a y de previo lleva un tl071....no publican un pdf....lo mandan por correo con el papel......
http://vakits.com/14-watt-guitar-amplifier-baxandall-tone-stack-kit-5887
Saludos
Subir
toni diaz
#4 por toni diaz el 23/07/2018
Pues en la foto no se puede ver ningún componente alrededor del operacional.
Cuando puedas le haces una foto cercana a esa zona
Subir
buscomadrid
#5 por buscomadrid el 23/07/2018

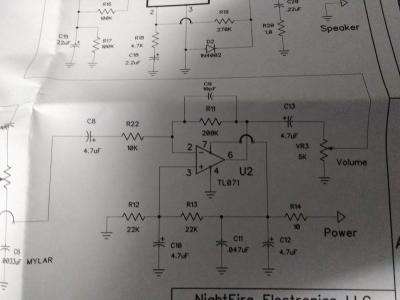

Mira esta, a ver que tal.......
Archivos adjuntos ( para descargar)
Subir
toni diaz
#6 por toni diaz el 23/07/2018
Ahora sí, En el esquema la realimentación del op es R11. Es la que regula la ganancia (entre otras cosas) sustityela por una resistencia variable de 1,5 M y tú decides la cantidad de ganancia que te gusta. después una gota de laca de uñas para que no se mueva y listo
Subir
toni diaz
#7 por toni diaz el 23/07/2018
Si lo quieres exterior cambia resistencia variable por potenciómetro lineal claro.
Subir
buscomadrid
#8 por buscomadrid el 24/07/2018
Muchas gracias, te iba a decir justo lo del Pote. ¿Potenciometro lineal de cuanto recomiendas?

Saludos.
Subir
toni diaz
#9 por toni diaz el 24/07/2018
1M o 1,2M te vale
Subir
buscomadrid
#10 por buscomadrid el 24/07/2018
Muchas gracias.
Otra cosa, anexo la informacion escaneada,, por lo que veo la alimentación es negativo, positivo y masa, ¿estoy en lo cierto? o es solo positivo/negativo?
Pero en la pcb, se puede ver en el link del principio que destinan dos agujeros a negativo y positivo de un tamaño normal pero el gnd es bastante pequeño.
Saludos.
Archivos adjuntos ( para descargar)
NP00TC00011G001.pdf
Subir
toni diaz
#11 por toni diaz el 24/07/2018
Tranquilo 12 V. Corriente continua, no dual,
Si te da lata el ruido le pones en entrada un 7812 con un disipador
Subir
dazz
#12 por dazz el 24/07/2018
toni diaz escribió:
Tranquilo 12 V. Corriente continua, no dual,
Si te da lata el ruido le pones en entrada un 7812 con un disipador


Eso se puede hacer? porque según el datasheet hacen falta al menos 15.5V en la entrada del 7812 para que saque 12V

https://www.jameco.com/Jameco/Products/ProdDS/889305.pdf

Además el 7812 saca 1.5A máximo
Subir
