Montando un MXR Distortion+

bichejote escribió:

Ahora me queda recibirlo, y entonces hacer que mis perros ahuyen

los mios son metaleros, cuando toco covers de cavalera conspirancy, los jodios se hechan la siesta:risa:

Un par de dudas: Sonaría mejor con unos Orange Drop? nadie hablar de ellos pero en la electrónica de guitarra son resultones? El C2 es 0,01uF o está mal, no encuentro ningún sitio que lo aclare.

Gracias

Soham escribió:

Un par de dudas: Sonaría mejor con unos Orange Drop? nadie hablar de ellos pero en la electrónica de guitarra son resultones? El C2 es 0,01uF o está mal, no encuentro ningún sitio que lo aclare.

Gracias

Buenas, pone en uno de los post de la primera pagina los componentes, y pone esto

Alguien escribió:

Condensadores:

C1 - 1UF
C2 - 0.01UF Edito: En la web de Pisotones pone que esta mal y que deberia ser de 0,1UF
C3 - 0.001UF
C4 - 0.047UF
C5 - 10PF
C6 - 1UF
C7 - 0.001UF

Aqui tienes la pagina de pisotones donde hablan del montaje de este pedal con posibles modificaciones.

Yo monté hace tiempo el kit de distorsion+ que tienen en Musikding y va muy bien, te lo recomiendo si no has hecho nada de electrónica antes, y el precio queda muy similar a comprarlo por separado.

Tengo ganas de hacerlo otra vez, esta vez probaré ha hacer estas modificaciones que ponen, haber si sale niña jeje.

Un Saludo

Hola Cerimal!

Gracias por responderme, no obstante he leído todo el post y después de esa aclaración dice que ese comentario solo lo dice para el Amp, pero no para el Distortion+, me he leído el post completo de Pisotones y es cierto que NO lo especifica para el Distortion+, por lo que a mi entender según las especificaciones el C2 debería ser de 0,01uF, pero claro esa es solo mi interpretación lógica.

Si alguien lo ha montado (Cerimal por ejemplo!) y lo puede abrir y decirme de que valor es el C2, o lo tiene bien anotado, se lo agradecería.

Tiene pinta de sonar bien pese a lo sencillo.

Saludos!

C2 es de 0,01uf, el esquema de musikding lo nombra diferente pero también es de ese valor.

Este pedal suena muy bien, a mi me encanta, voy a probar a realizar algunas modificaciones, haber que tal sale el dod, que es prácticamente lo mismo cambiando algunos valores

Gracias Cerimal, entonces ya queda claro. C2 = 0,01uF.

Ya nos pasas unas pruebas cuando montes el dod!

En cuanto pida unas cosillas que me faltan lo probaré a montar en una Breadboard para ver como suenan, haber con cual me quedo.
También quiero probar un par de cosillas con el Distorsion +, y es que se lleva un poco mal con las guitarras grabes, o con el tono al mínimo

quizás cambiando el tipo de condensador cambies el filtro de frecuencias y se arregle eso. Es buena idea probar primero con una Breadboard para saber cual es mejor!

Es de locos hacer este pedal como el primero? Yo creo que el único problema que veo es que hay 1000 combinaciones y lo que necesito es una lista de componentes para comprar que sea seguro que funciona. Voy a leer un poco a ver si aclaro un poco...

No es de locos hacerlo el primero, este fue el primer pedal que yo monte. En la primera pagina estan los componentes y el esquema a seguir, o puedes comprar un kit, en los que te vienen ya todos los componentes.

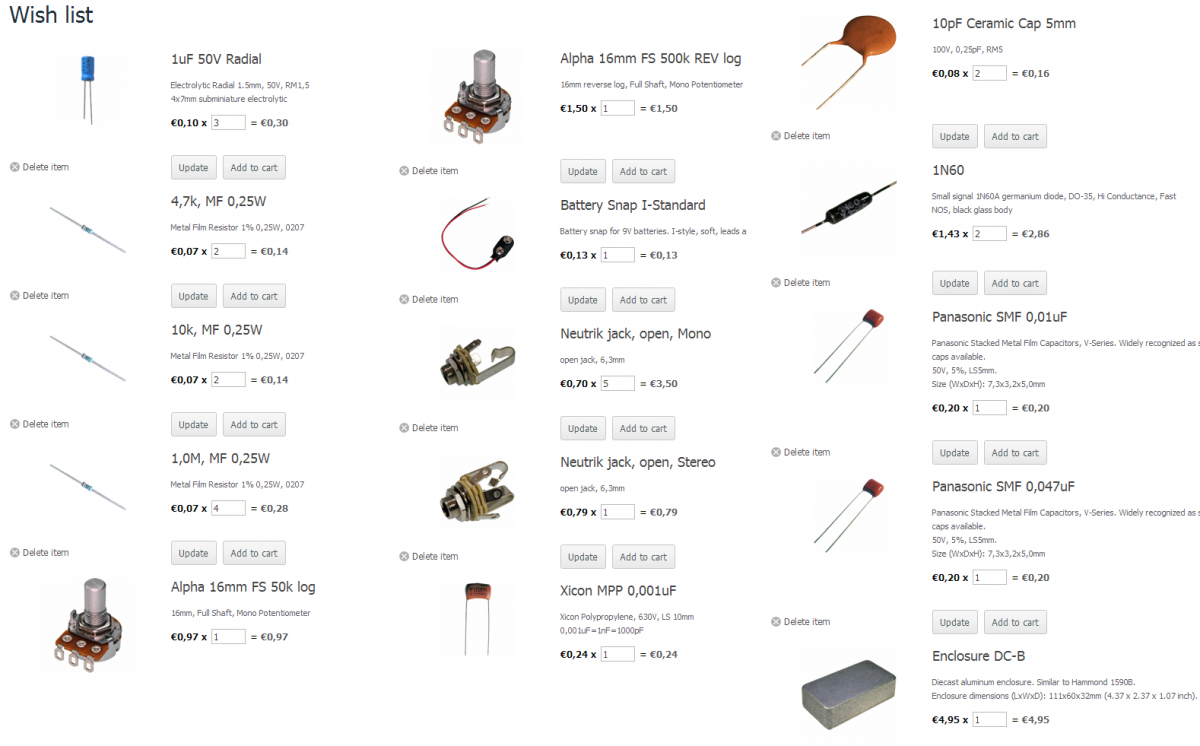

Hola! bueno pues he hecho una lista para ver si me podéis corregir los condensadores o algún elemento que esté mal. Además, me faltan otros que no se cual coger.

Falta:
-Pulsador: quiero ponerle un led para encendido y apagado pero entre 3pdt, millenium y demás no sé cual tengo que poner.
-IC

Alguien que lo tenga completo puede ayudar?
