Bueno alguno no queda bien pero es cuestion de practicar.
Montaje pedal Mesa/Boogie Dual Rectifier (muy económico).

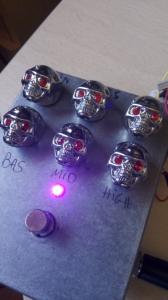

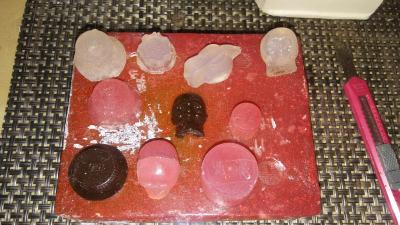

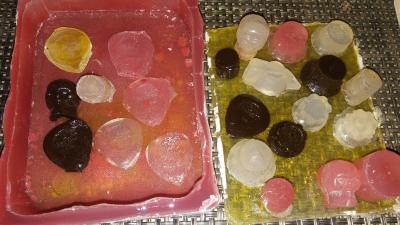

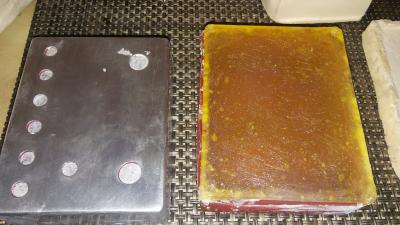

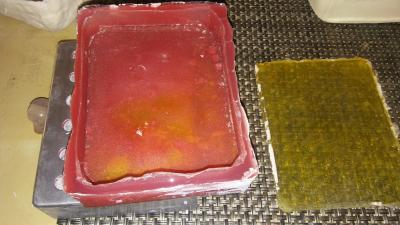

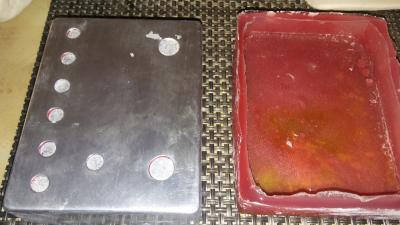

Aahora hay que lijar y pintar .el secreto esta en hacer un buen molde.sino pues a lijar como yo.
Lespaulhc escribió:A destacar que como. Me faltaba un trimer para configurar los voltajes tipicos de 4.5v en los j201(yo lo hago a oido)pues puse un pot 100k.en el trimer 3 (el de mas abajo de la pcb)decir que ese pot hace como un gain.y como volumen a cero si se deja.si lo mueves hace sonido rockero y a tope el tipo del mesa.al igual lo dejo como 2*Gain.ah el pot se pone como un trimer .pin 1 y 2 unidos .
amigo buenas tardes... de que valor pusiste las resistencias fijas reemplazando los trimmer??? y cuales trimmer fueron los reemplazados??? gracias de antemano.
No me hagais mucho caso, con los jfet antiguos en formato TO-92 habia que poner los trimmers para poder ajustar el bias de cada j201, esto se hacia con otros jfet como los 2n5457 tambien y otros, y si no me equivoco creo que esto era debido a que este componente eran muy distintos unos de otros, si tu mides la resistencia interna de estos, podras ver que hay diferencias entre unos y otros, no habiendo dos j201 iguales, pues al proceso de fabricacion les variaba mucho la tolerancia de uno a otro y de ahi el problema.
Debo suponer que en la actualidad con los mmbfj201 y los mmbf5457 esto ya no ocurre. hablamos de un proceso de fabricacion actual y moderno, yo he hecho muchos de estos adaptandolos a lo que seria equivalente al formato antiguo, los he medido con el medidor de componentes tipo Mega 328 y
en estos los parametros de lectura del aparato de medida son muy exactos entre unos y otros, es decir, yo pienso que si cogemos, montamos un Dr booguie, o cualquier otro pedal que lleve estos componentes y lo montamos con los jfet del formato SMD con los trimmers, la jugada perfecta seria ajustar todos los trimmers con los mmbfj201 puestos, despues, medir la resistencia de cada bias y anotarlo, esto sirve para los siguientes montajes de este pedal con el mmbfj201 ya se pondrian resistencias fijas al valor mas cercano normalizado segun la lectura del trimmers, peeeero a mi esto no me gusta, sencillamente por que si haces eso le quitas muchisima parte de la gracia de estos pedales, pues el ajuste de los trimmers te permite ajustarlo a tu gusto, se parte de 4.5v de ajuste de primeras cuando se monta y se enciende por primera vez, una vez hecho esto, y una vez que esta sonando, uno tiene que ir bajando la tension entre drenador y masa en caso de querer incrementar la ganancia o, subir este valor si queremos bajarla un poco, incluso hay pedales como el jcm800 jfet que hay una tabla de valores aconsejados para los trimmers para el sonido optimo:
fijate en la foto, te dice como debes ajustar el pedal jcm800 para que suene como tiene que sonar, a pesar de que como norma general siempre se establece 4.5v para cada etapa en general para este tipo de montajes, ya te digo, el 4.5v es el ajuste basico y ajuste de inicio.
Debo suponer que en la actualidad con los mmbfj201 y los mmbf5457 esto ya no ocurre. hablamos de un proceso de fabricacion actual y moderno, yo he hecho muchos de estos adaptandolos a lo que seria equivalente al formato antiguo, los he medido con el medidor de componentes tipo Mega 328 y
en estos los parametros de lectura del aparato de medida son muy exactos entre unos y otros, es decir, yo pienso que si cogemos, montamos un Dr booguie, o cualquier otro pedal que lleve estos componentes y lo montamos con los jfet del formato SMD con los trimmers, la jugada perfecta seria ajustar todos los trimmers con los mmbfj201 puestos, despues, medir la resistencia de cada bias y anotarlo, esto sirve para los siguientes montajes de este pedal con el mmbfj201 ya se pondrian resistencias fijas al valor mas cercano normalizado segun la lectura del trimmers, peeeero a mi esto no me gusta, sencillamente por que si haces eso le quitas muchisima parte de la gracia de estos pedales, pues el ajuste de los trimmers te permite ajustarlo a tu gusto, se parte de 4.5v de ajuste de primeras cuando se monta y se enciende por primera vez, una vez hecho esto, y una vez que esta sonando, uno tiene que ir bajando la tension entre drenador y masa en caso de querer incrementar la ganancia o, subir este valor si queremos bajarla un poco, incluso hay pedales como el jcm800 jfet que hay una tabla de valores aconsejados para los trimmers para el sonido optimo:
fijate en la foto, te dice como debes ajustar el pedal jcm800 para que suene como tiene que sonar, a pesar de que como norma general siempre se establece 4.5v para cada etapa en general para este tipo de montajes, ya te digo, el 4.5v es el ajuste basico y ajuste de inicio.
Buenas!!
Hace bastante tiempo que propuse unas mejoras al Dr. Boogie, en la etapa de ecualización. Tanto el control de presencia como el control de tres bandas, para mi es muy limitado.

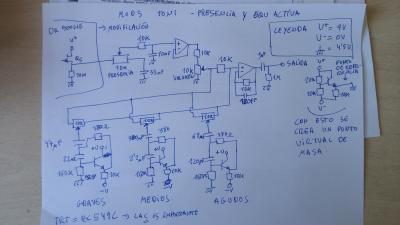

Para la equ he utilizado el típico circuito de los ecualizadores gráficos, con simulador de filtro RLC solo con condensadores resistencias y un TRT. También he filtrado el exceso de agudos. El OP inicialmente puse el típico TL072, pero como los filtros tienen una ganancia y atenuación de unos 20dB y la salida saturada es de unos 4Vpp, con poco gain en los filtros ya saturaba. Para solucionarlo he utilizado 3 cosas, una un divisor de tensión a la mitad, dos, la segunda resistencia he puesto el pote de volumen de 10K, como lo normal es que no este al máximo la equ trabaja con menos voltaje de señal, y tercero he cambiado el TL072 por un TLC2272 o TLC2262, que es rail-to-rail que con el mismo voltaje de alimentación puede dar un voltaje de salida superior.

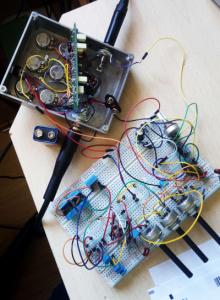

Os pongo una foto de la protoboard!!
Hace bastante tiempo que propuse unas mejoras al Dr. Boogie, en la etapa de ecualización. Tanto el control de presencia como el control de tres bandas, para mi es muy limitado.
Para la equ he utilizado el típico circuito de los ecualizadores gráficos, con simulador de filtro RLC solo con condensadores resistencias y un TRT. También he filtrado el exceso de agudos. El OP inicialmente puse el típico TL072, pero como los filtros tienen una ganancia y atenuación de unos 20dB y la salida saturada es de unos 4Vpp, con poco gain en los filtros ya saturaba. Para solucionarlo he utilizado 3 cosas, una un divisor de tensión a la mitad, dos, la segunda resistencia he puesto el pote de volumen de 10K, como lo normal es que no este al máximo la equ trabaja con menos voltaje de señal, y tercero he cambiado el TL072 por un TLC2272 o TLC2262, que es rail-to-rail que con el mismo voltaje de alimentación puede dar un voltaje de salida superior.
Os pongo una foto de la protoboard!!
Yo he hecho un experimento tb con un boogie solo use 470pf 1uf 10nf y 20nf(dos 10nf)220nf el mismo.
Y funciona igual.6n8..puse 10nf...220pf..puse.470pf...
Y le puse un Booster ahora voy zvex clon con 2n7000
En el foro está.con la mod de Tony GT de quitar 22nf y puse 10nf y quitar 220nf y poner 1uf.asi tiene más graves y agudos.Creo que de los 5 que hice es el que mejor suena.
Y funciona igual.6n8..puse 10nf...220pf..puse.470pf...
Y le puse un Booster ahora voy zvex clon con 2n7000
En el foro está.con la mod de Tony GT de quitar 22nf y puse 10nf y quitar 220nf y poner 1uf.asi tiene más graves y agudos.Creo que de los 5 que hice es el que mejor suena.
Lespaulhc escribió:la mod de Tony GT de quitar 22nf y puse 10nf y quitar 220nf y poner 1uf.asi tiene más graves y agudos
¿cuales cambiaste en el tonestack? yo lo unico que hice fue la mod que me aconsejo el forero kazaad, el controlaba tela marinera sobre el dr booguie, basicamente era cambiar un 22nf de la segunda etapa por un 2n2 y en el tonestack puse uno de 1uf, creo que consegui un poquito de mas graves, ¿el de 10nf y el de 22nf donde los pusiste?
#657 Tony fue un esperimento..
Puse tu Mod Pere el 2n2 puse 10nf
Luego todos los 22nf...use 10nf X2
Digamos que el único igual en la PCB son los 1uf 220nf y 1nf ...los que son 220 pf puse 470 pf
El que hay de 6n8 puse 10nf...

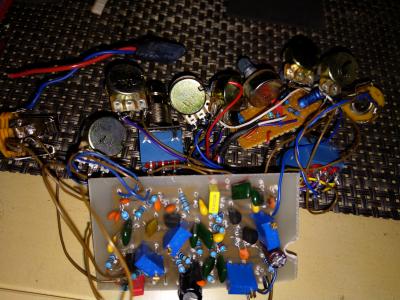

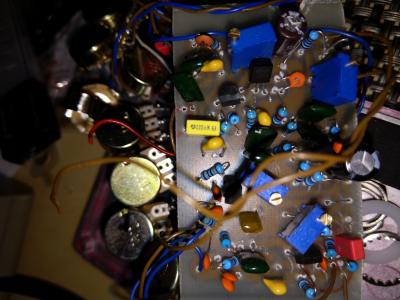

Digamos que con 4 medidas lo hice.una foto...el 33nf puse 10nf y 22nf los 22nf son tipo lenteja y el 1 if son amarillos pequeños en la foto los veras los 10 nf son verdes poliéster. Y los J201 soldados.lo otro es un Booster vale la pena le da buen royo al pedal lo único que veo que sobra el fin de 1M con 250k ya iria mejor los trimmer 100k en 4'5v el q1 q2 q3 q5 el q4 siempre me regula a 9v. Hablo de los 5 pedales UE hice.incluido este..
Puse tu Mod Pere el 2n2 puse 10nf
Luego todos los 22nf...use 10nf X2
Digamos que el único igual en la PCB son los 1uf 220nf y 1nf ...los que son 220 pf puse 470 pf
El que hay de 6n8 puse 10nf...
Digamos que con 4 medidas lo hice.una foto...el 33nf puse 10nf y 22nf los 22nf son tipo lenteja y el 1 if son amarillos pequeños en la foto los veras los 10 nf son verdes poliéster. Y los J201 soldados.lo otro es un Booster vale la pena le da buen royo al pedal lo único que veo que sobra el fin de 1M con 250k ya iria mejor los trimmer 100k en 4'5v el q1 q2 q3 q5 el q4 siempre me regula a 9v. Hablo de los 5 pedales UE hice.incluido este..
