Mi réplica de la Fender BLACK STRAT de David Gilmour

#85 por u7pa el 10/09/2012
fjavier escribió:
Ya tenemos “ el sonido Gilmour “ instalado en su personal y distintivo pickguard...

de seguro que funciona compañero :bien:

Mustras de audio :ok:

Saludos :brindis:
Subir
#86 por adur el 10/09/2012
Pero como tiene que sonar eso... Que ganas de escucharlaaaaaaa
Subir
#87 por toni barea el 10/09/2012
:ok:
Subir
#88 por country el 10/09/2012
Vaya limpieza al colocar la electrónica..... ¡si ves la mía te mueres de la risa del desorden!!!

Seguiremos atentos....
Subir
#89 por galdrum el 10/09/2012
Es cierto, me ha llamado la atención lo limpio que está colocada la electrónica, muy bueno.
Un saludo,
:brindis:
Subir
#90 por yayasatleti el 10/09/2012
hola javier sigo aqui impresionado de como detallas todo y lo limpio que esta.
una pregunta un poco tonta pero que me recomendarias para hacer las soldaduras? imagino que obviamente un soldador pero que modelo?que marca?
muchas gracias y perdon otra vez por la pregunta jaja
Subir
mod
#91 por Miercoles el 10/09/2012
Joer cómo se está poniendo ésto... :aplausos: Va genial :ok:

Te doy un +1 por currarte la guitarra de esa manera, por currarte el hilo tal y cómo lo estás haciendo, todo tan detallado...

:amigos:
Subir
#92 por Kaise® el 10/09/2012
Ya no se que poner en este hilo, cada actualización supera a la anterior.
Subir
#93 por javikolo el 11/09/2012
Muy bien, si señor!!! :palmas2:
Subir
#94 por moonmark el 11/09/2012
fjavier escribió:
se debe invertir la conexión de sus cables , conectando su “ activo “ a masa y su masa al selector de pastillas .


Por que ? no entiendo...es decir que si todas son SD deben conectarse normal, y si hay al menos una de otra marca, hay que invertir el cableado ? no entiendo el porque...los polos no son iguales en todas las pickups?
Subir
#95 por fjavier el 12/09/2012
:hola: Cordiales saludos a los seguidores del hilo .

#83
Jaime J.Márquez escribió:
preciso y precioso.


#84
Thorin escribió:

Brutal compañero.....ha quedado de lujo!!

Salud!!


Muchas gracias a ambos por seguir comentando . http://www.en.kolobok.us/smiles/artists/just_cuz/JC_gimmefive.gif

#85
u7pa escribió:


fjavier escribió:
Ya tenemos “ el sonido Gilmour “ instalado en su personal y distintivo pickguard...


de seguro que funciona compañero :bien:

Mustras de audio :ok:

Saludos :brindis:


#86
adur escribió:

Pero como tiene que sonar eso... Que ganas de escucharlaaaaaaa


Un poco de paciencia , http://www.en.kolobok.us/smiles/big_standart/timeout.gif que " teóricamente " :disimulo: aún no está acabada http://www.en.kolobok.us/smiles/artists/just_cuz/JC_shhh.gif http://www.en.kolobok.us/smiles/artists/laie/LaieA_063.gif … ( y estoy esperando que lleguen las lluvias , para que no se note mi “destrozo “ … :tomatazos: )

#87
toni barea escribió:

:ok:

Muchas gracias por seguir ahí , toni . http://www.en.kolobok.us/smiles/artists/laie/LaieA_018.gif

#88
country escribió:
Vaya limpieza al colocar la electrónica..... ¡si ves la mía te mueres de la risa del desorden!!!

Seguiremos atentos....


¿ Será por eso que le sacas un “ sonido sucio “ a la guitarra ? http://www.smiley-lol.com/smiley/humour-blague/moqueur/se-moque.gif

#89
galdrum escribió:
Es cierto, me ha llamado la atención lo limpio que está colocada la electrónica, muy bueno.
Un saludo,
:brindis:

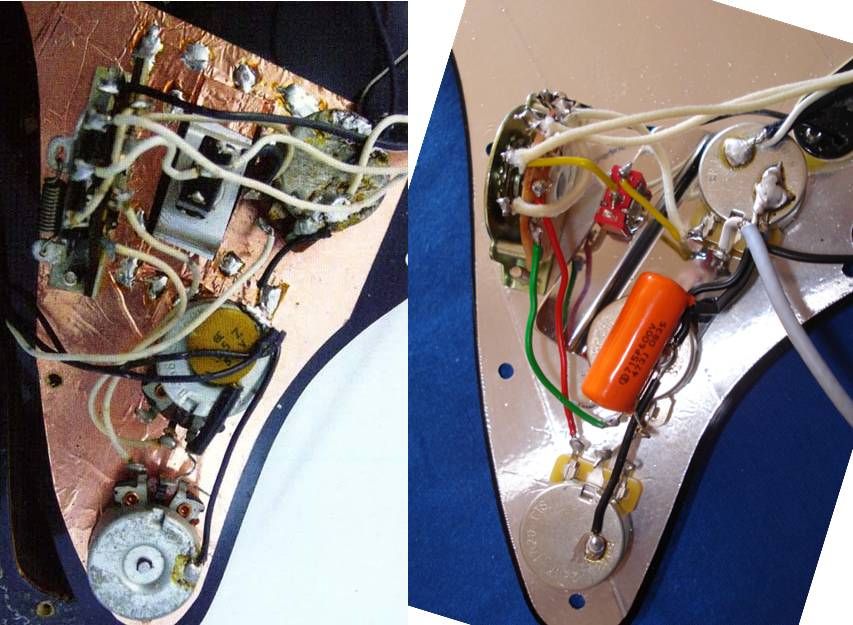

Siguiendo con el tema de la limpieza , aquí tenéis una comparativa entre el circuito electrónico de la Black Strat original de Gilmour y el que le he instalado yo . Lo malo es que si comparamos también los dedos de ambos …. yo salgo pero que muy mal parado :colleja: http://www.en.kolobok.us/smiles/standart/laugh2.gif

http://i1129.photobucket.com/albums/m520/Geminis260/DG%20BLACK%20STRAT%20REPLICA/164_ComparativacircuitosDGymio.jpg

#90
yayasatleti escribió:
hola javier sigo aqui impresionado de como detallas todo y lo limpio que esta.
una pregunta un poco tonta pero que me recomendarias para hacer las soldaduras? imagino que obviamente un soldador pero que modelo?que marca?
muchas gracias y perdon otra vez por la pregunta jaja


Te respondo por privado :ordenador: , que no me dan dinero por hacerles publicidad . :va_a_ser_que_no: :risa:

#91
Miercoles escribió:
Joer cómo se está poniendo ésto... :aplausos: Va genial :ok:

Te doy un +1 por currarte la guitarra de esa manera, por currarte el hilo tal y cómo lo estás haciendo, todo tan detallado...

:amigos:


Muchas gracias , guapa , por ser de las incondicionales seguidoras y por tu generosidad . http://www.argentinet.com/emot/emot5/brindisss.gif .

#92
Kaise® escribió:
Ya no se que poner en este hilo, cada actualización supera a la anterior.


#93
javikolo escribió:
Muy bien, si señor!!! :palmas2:


Muchas gracias a ambos :gracias: . El que sigáis el hilo me da ánimos para seguir haciendo un trabajo detallado . http://www.argentinet.com/emot/ok.gif

#94
moonmark escribió:


fjavier escribió:
se debe invertir la conexión de sus cables , conectando su “ activo “ a masa y su masa al selector de pastillas .

Por que ? no entiendo...es decir que si todas son SD deben conectarse normal, y si hay al menos una de otra marca, hay que invertir el cableado ? no entiendo el porque...los polos no son iguales en todas las pickups?


Bienvenido al hilo moonmark .http://www.en.kolobok.us/smiles/artists/laie/LaieA_017.gif

Tiene que ver con la fase de las pastillas , no con su polaridad . Al conectarlas fuera de fase , el sonido resultante es más “ nasal “ , es decir , más apropiado a la tonalidad de las Stratos . Supongo que el fabricante lo ha tenido en cuenta , ya que lo indica en sus instrucciones , ( encabezado de la Página 2 ) :

http://www.seymourduncan.com/images/products/electric/stratocaster/501010-100.pdf

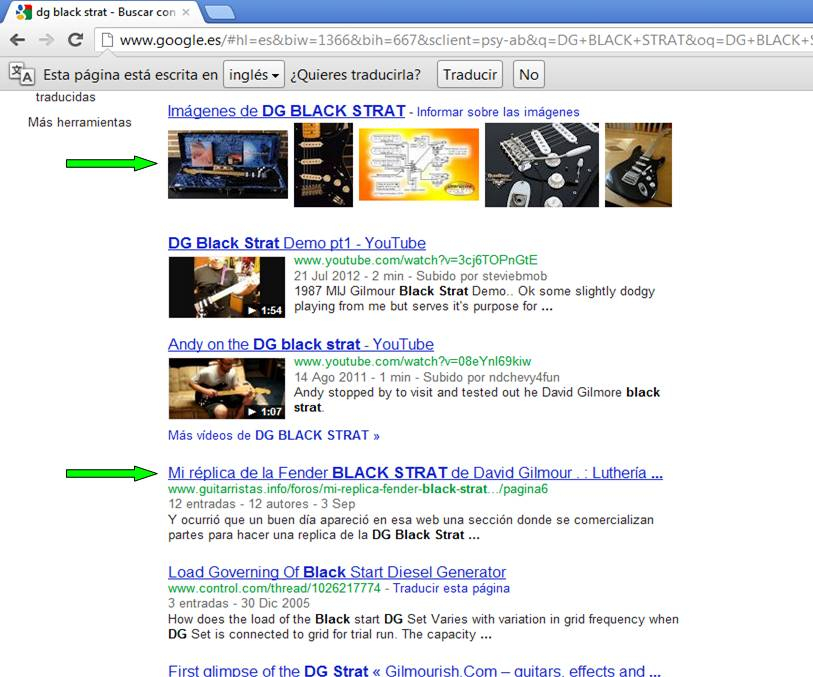

Y gracias al incremento en el número de visitas , hoy me he llevado una grata sorpresa en la red :yahoo: , cuando he puesto “ DG Black Strat “ en el buscador de Google y la foto de la réplica objeto de este hilo , que puse en el post de apertura del mismo , aparece en primer lugar en las “ imágenes “ y el enlace a este hilo de guitarristas.info , se encuentra en las primeras posiciones , así que os agradezco el seguimiento . http://www.en.kolobok.us/smiles/artists/just_cuz/JC_ThankYou.gif

http://i1129.photobucket.com/albums/m520/Geminis260/DG%20BLACK%20STRAT%20REPLICA/MiDBBlackStratreplicaeninternet.jpg


------------------------ http://www.en.kolobok.us/smiles/artists/phil/phil_24.gif http://www.en.kolobok.us/smiles/artists/phil/phil_22.gif

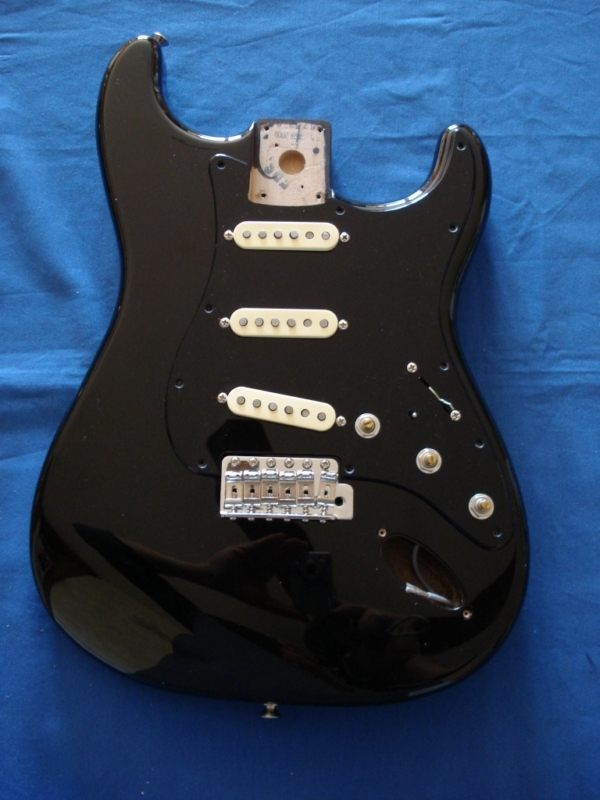

Siguiendo con el montaje de la réplica , toca instalar el pickguard con el circuito electrónico completamente nuevo e igual al que monta la NOS , así que lo primero es presentarlo y colocarlo sobre el cuerpo , pasando el cable apantallado de salida por el hueco donde se instalará el soporte con el Jack de salida .

http://i1129.photobucket.com/albums/m520/Geminis260/DG%20BLACK%20STRAT%20REPLICA/149_Cuerpoconpickguard.jpg

A continuación , tomando el pickguard como referencia , se procede al taladrado de los orificios de los nuevos tornillos del pickguard http://www.smiley-lol.com/smiley/metiers/ouvriers/chantier2.gif , que recordemos son 4 , ya que uno de los del pickguard de 8 agujeros está desplazado y no coincide con el del nuevo pickguard . :va_a_ser_que_no:

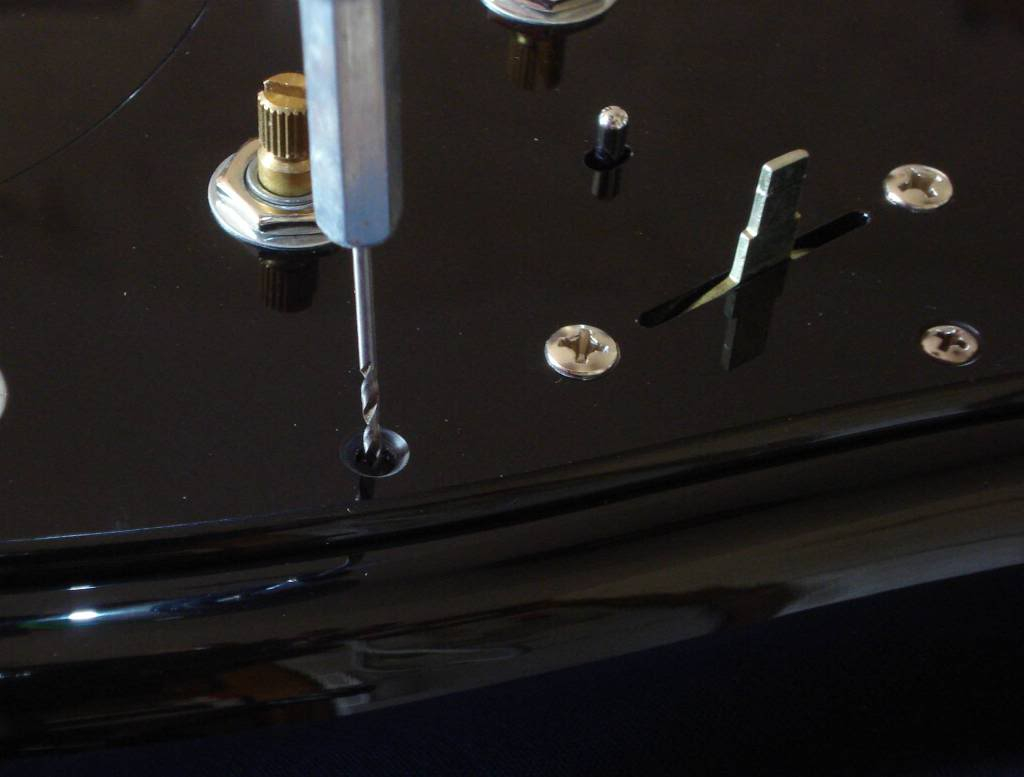

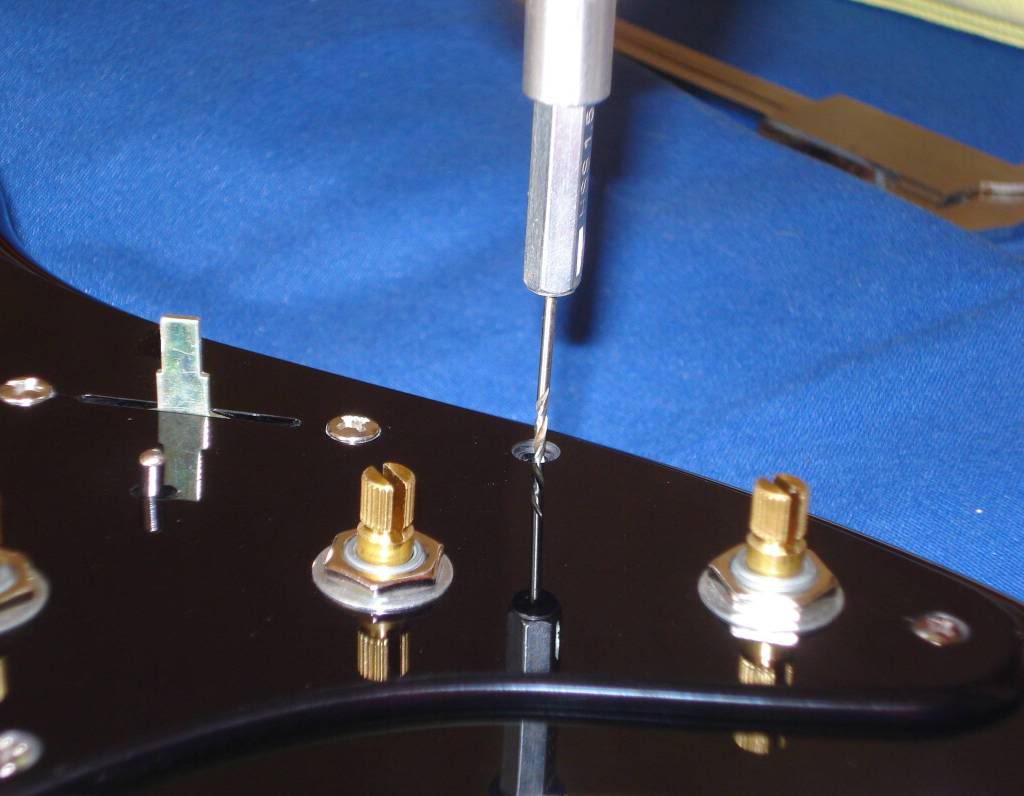

Utilicé una broca de 1,8 mm,s , de las que traen los atornilladores eléctricos de mano , para controlar en todo momento el taladrado , a pocas revoluciones , empleando como posición inicial los “ pinchazos “ que había hecho anteriormente con un punzón enmangado , para que la broca no se “ escurriese “ al iniciar el giro .

http://i1129.photobucket.com/albums/m520/Geminis260/DG%20BLACK%20STRAT%20REPLICA/150_Taladradoorificiodeltaquito02.jpg

http://i1129.photobucket.com/albums/m520/Geminis260/DG%20BLACK%20STRAT%20REPLICA/151_Taladradoorificiodeltaquito.jpg

Una vez hechos los orificios con la broca , retiré los pequeños restos de serrín y procedí a levantar de nuevo el pickguard , para comprobar que los nuevos agujeros habían quedado correctamente hechos , sobre todo el del taquito y limpiar los restos que quedaban entre el pickguard y el cuerpo . http://www.smiley-lol.com/smiley/maison/corvees/aspi.gif

http://i1129.photobucket.com/albums/m520/Geminis260/DG%20BLACK%20STRAT%20REPLICA/152_Orificios.jpg

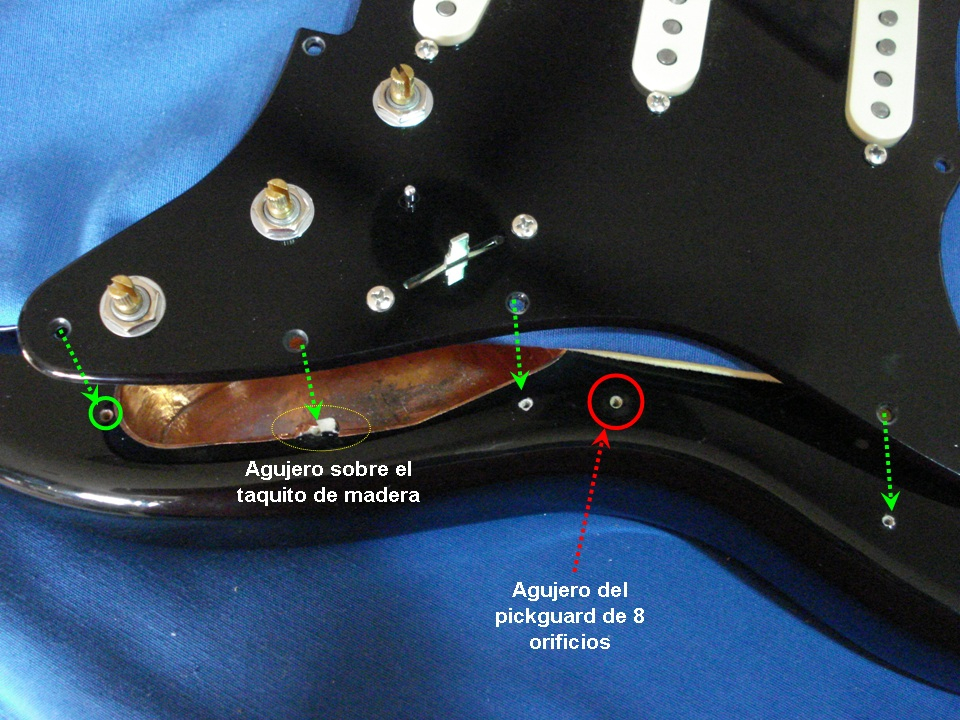

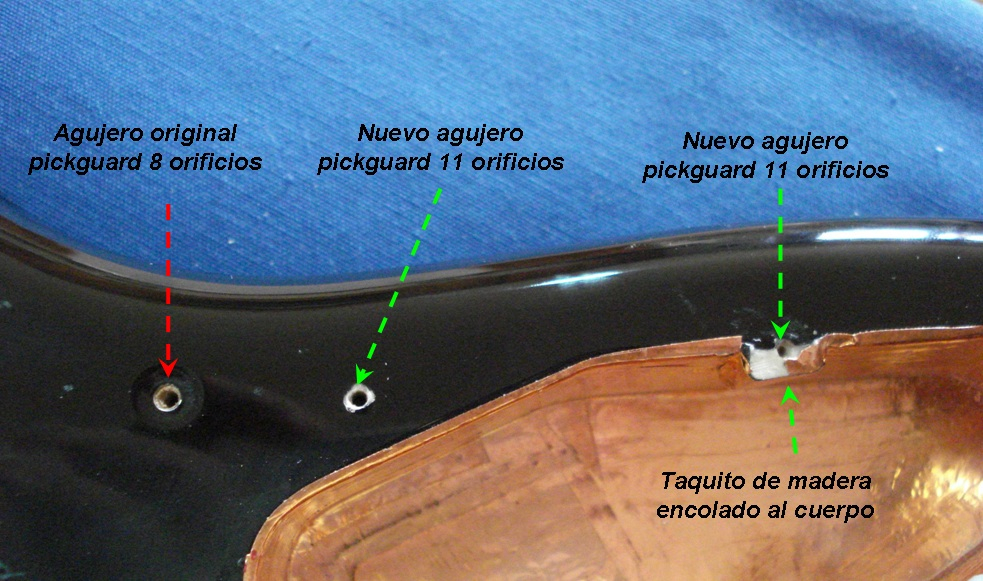

El círculo verde marca el orificio común a ambos pickguards y el rojo corresponde al orificio que no coincide . Los otros 3 son nuevos , así como otro situado en el lado opuesto del pickguard .

http://i1129.photobucket.com/albums/m520/Geminis260/DG%20BLACK%20STRAT%20REPLICA/153_Orificios2.jpg

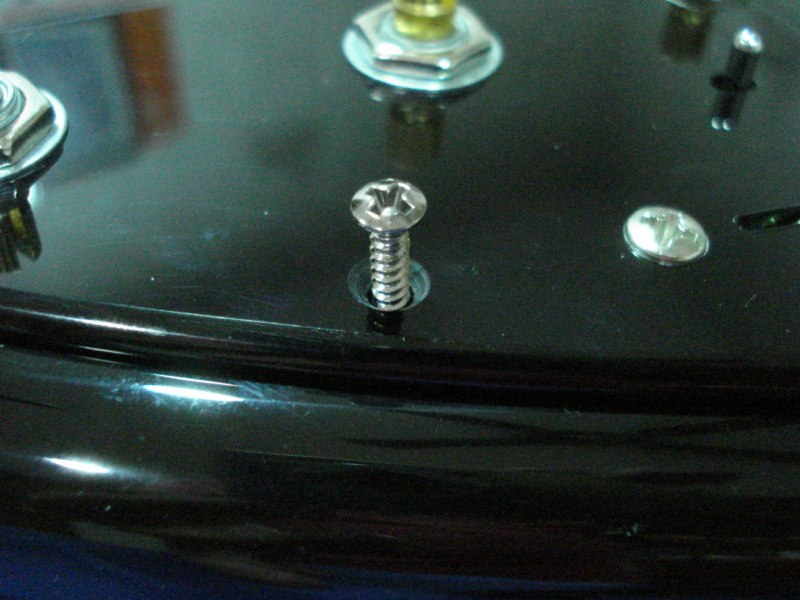

Una vez comprobados los nuevos orificios , se procede a atornillar el pickguard , haciéndolo primero por los 4 extremos , después por los 3 comunes que quedan y al final , los 4 nuevos , siendo el último el del taquito , por si se produjese algún desplazamiento indeseado .

http://i1129.photobucket.com/albums/m520/Geminis260/DG%20BLACK%20STRAT%20REPLICA/154_Atornillado_01.jpg

El “ famoso tornillo del taquito " . ( ¡ Ándale , mi cuate ¡ http://www.smiley-lol.com/smiley/musique/musicien/maracas.gif :D )

http://i1129.photobucket.com/albums/m520/Geminis260/DG%20BLACK%20STRAT%20REPLICA/155_Atornillado_02.jpg

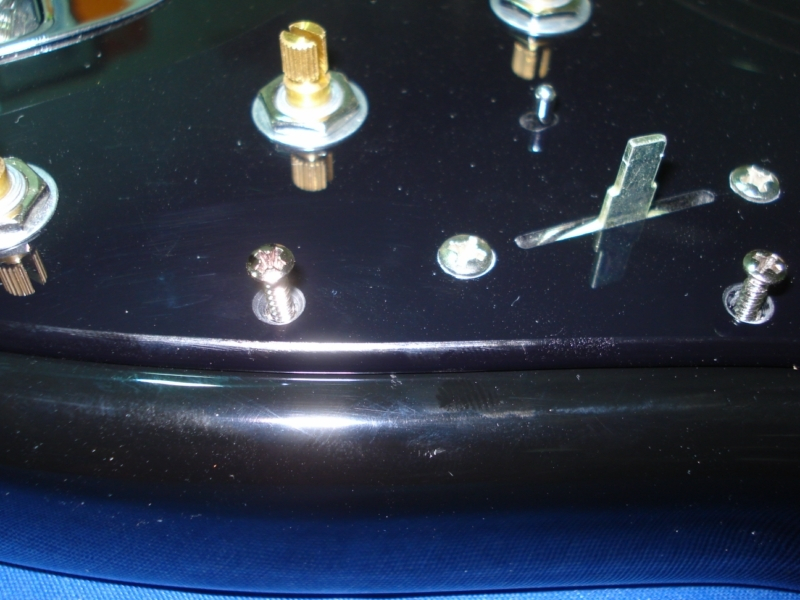

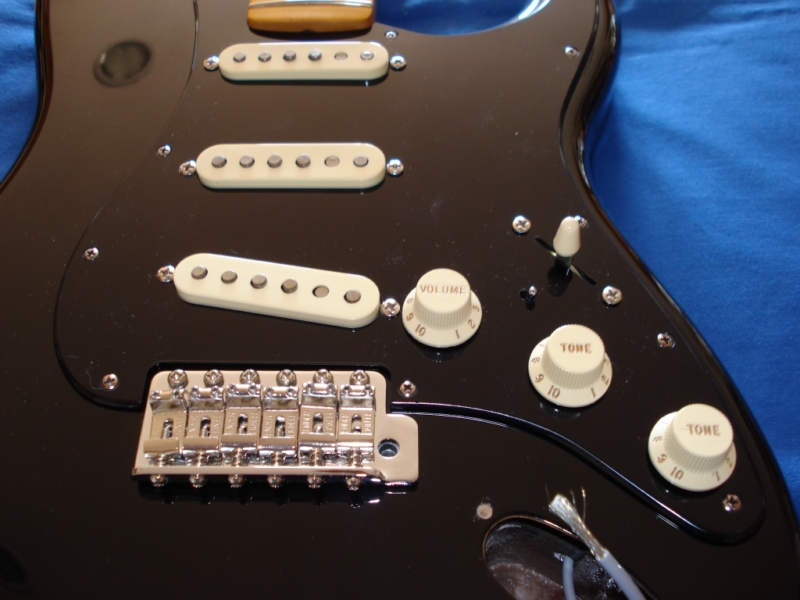

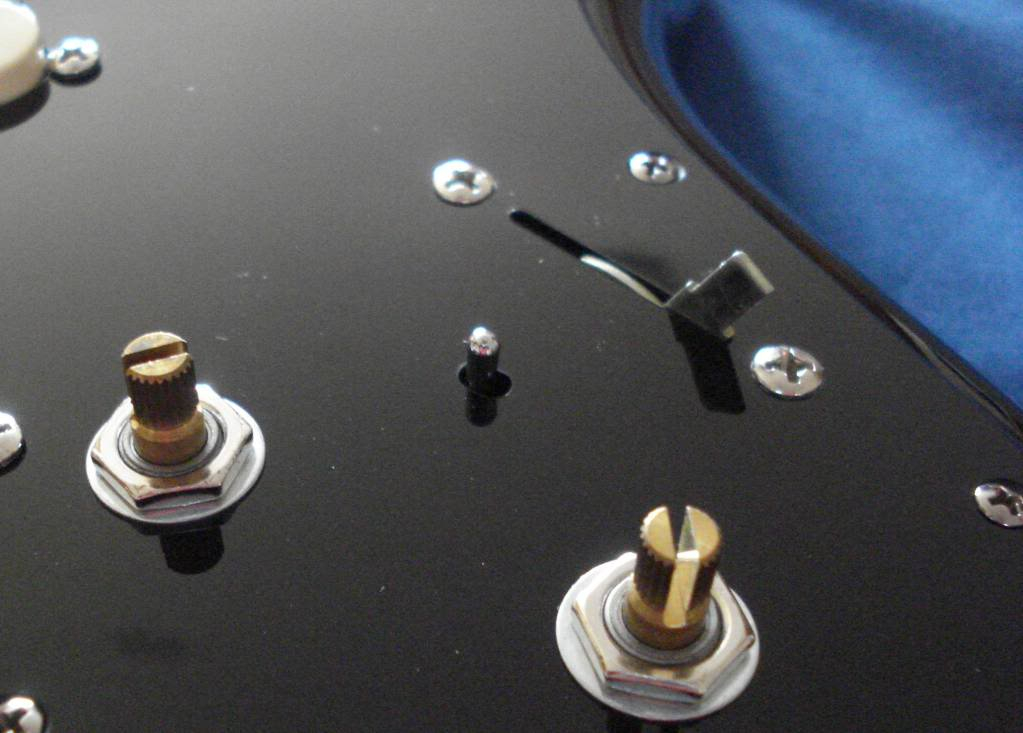

Una vez atornillados los dos nuevos tornillos de detrás del selector de pastillas , se aprecia que la unión con el cuerpo es muy firme en esta zona , reforzada por el grosor del pickguard . Y se ve una bella estampa del “ recessed mini-switch “ , que emerge por el orificio ovalado de modo muy elegante , casi “ tímido “ . :sonrojado:

http://i1129.photobucket.com/albums/m520/Geminis260/DG%20BLACK%20STRAT%20REPLICA/156_Recessedmini-switch.jpg

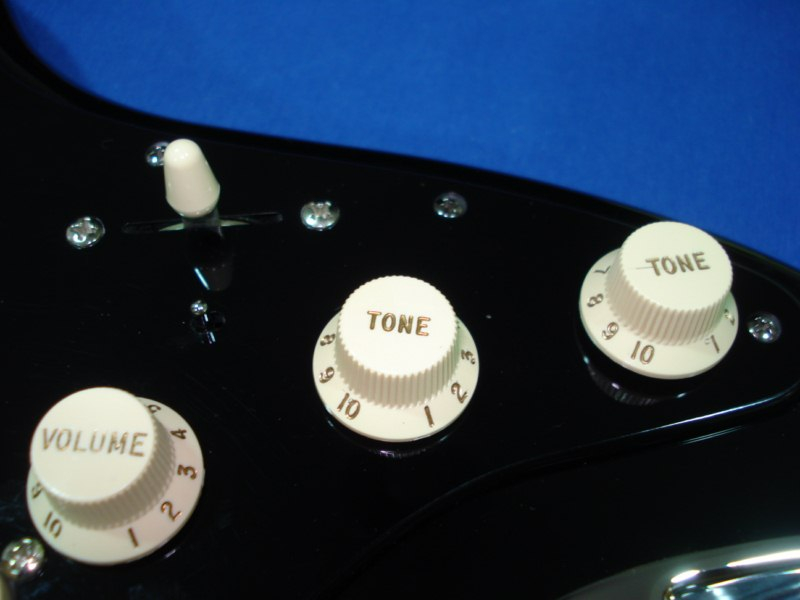

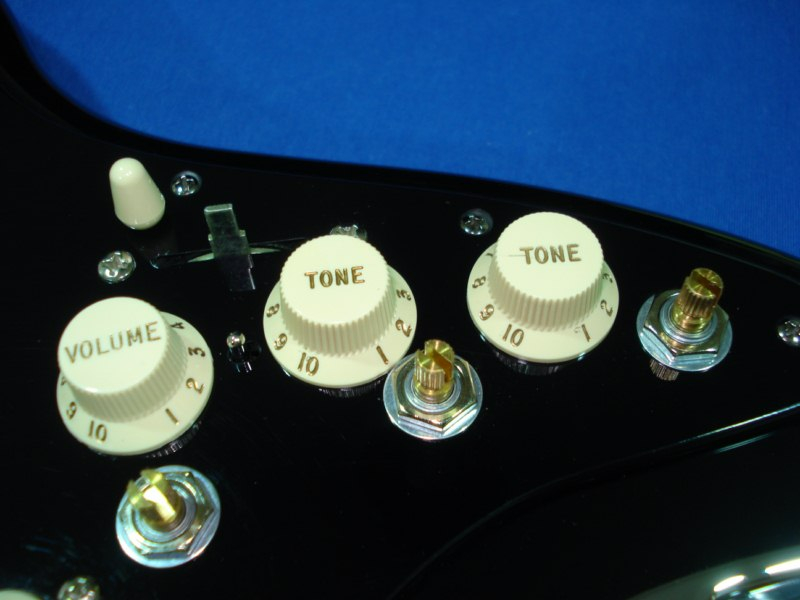

La siguiente operación es colocar los botones de los potenciómetros y de la palanca del selector de pastillas .

http://i1129.photobucket.com/albums/m520/Geminis260/DG%20BLACK%20STRAT%20REPLICA/157_Colocacionbotones_01.jpg

Así que una , dos y ... ¡ TRES ! ( “ magia potagia “ :mago: ) : ¡ COLOCADOS ! :D

http://i1129.photobucket.com/albums/m520/Geminis260/DG%20BLACK%20STRAT%20REPLICA/158_Colocacionbotones_02.jpg

Y el resultado ya empieza a ser “ canela fina “ . :corazon:

http://i1129.photobucket.com/albums/m520/Geminis260/DG%20BLACK%20STRAT%20REPLICA/159_Cuerpoconpickguard.jpg

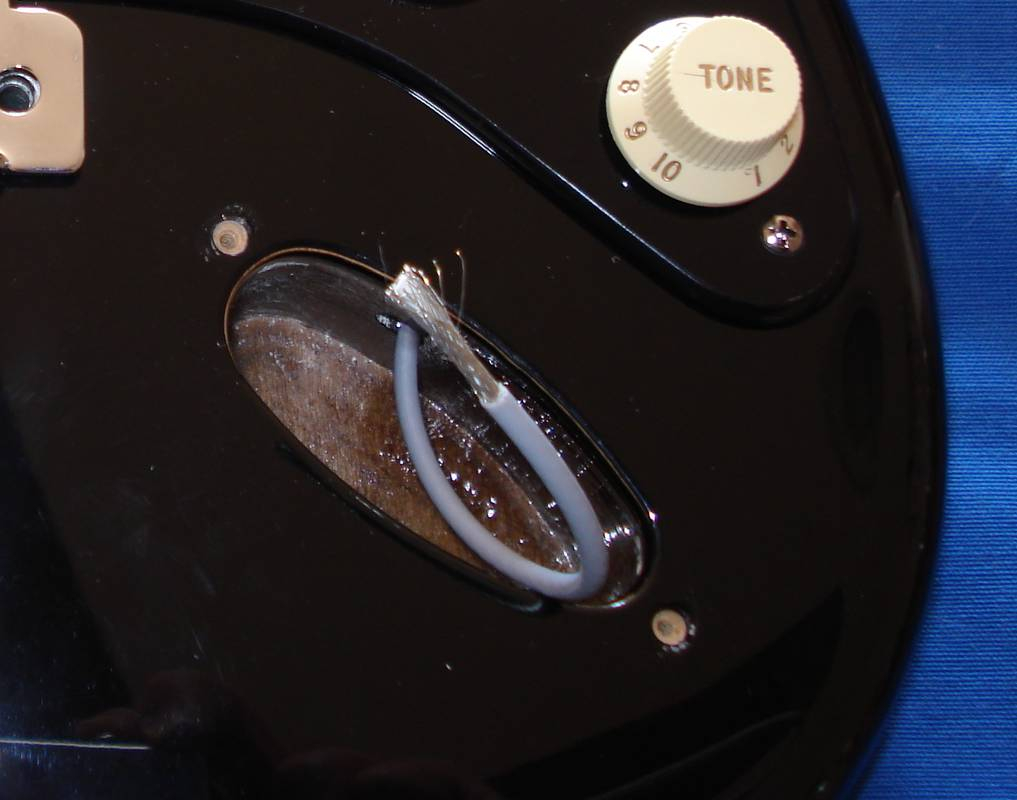

Así que vamos con las últimas soldaduras . Primero pelamos el cable “ vivo “ del coaxial y retorcemos la malla para hacerla un “ churrito soldable “ . Después dos puntos de soldadura http://www.smiley-lol.com/smiley/metiers/ouvriers/ouvrier.gif y tenemos acabado el circuito electrónico . :victoria:

http://i1129.photobucket.com/albums/m520/Geminis260/DG%20BLACK%20STRAT%20REPLICA/160_Cableapantalladoparajacksalida.jpg

http://i1129.photobucket.com/albums/m520/Geminis260/DG%20BLACK%20STRAT%20REPLICA/161_Jacksoldado_1.jpg

http://i1129.photobucket.com/albums/m520/Geminis260/DG%20BLACK%20STRAT%20REPLICA/162_Jacksoldado_02.jpg

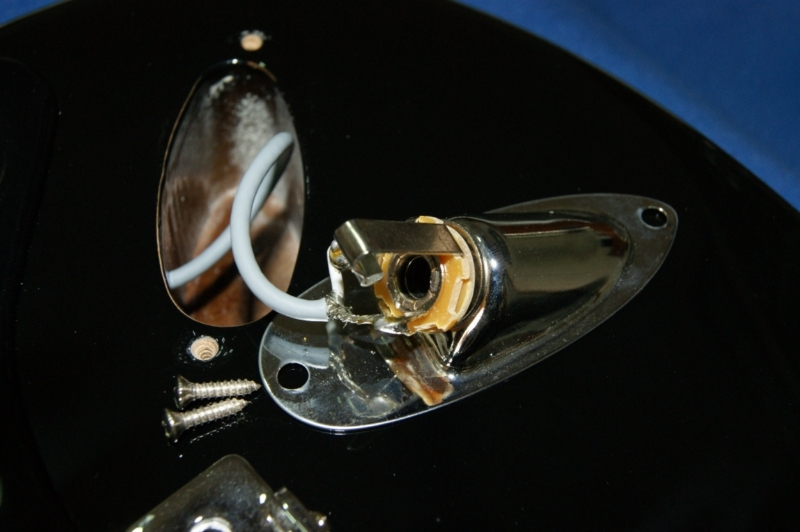

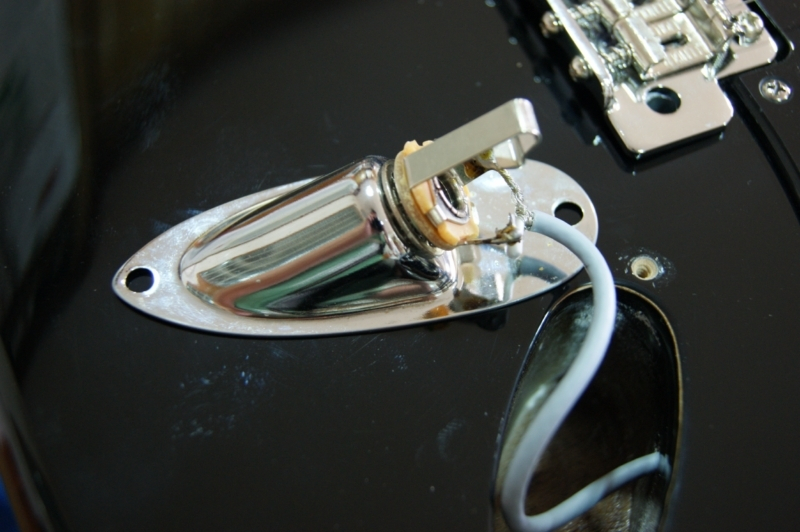

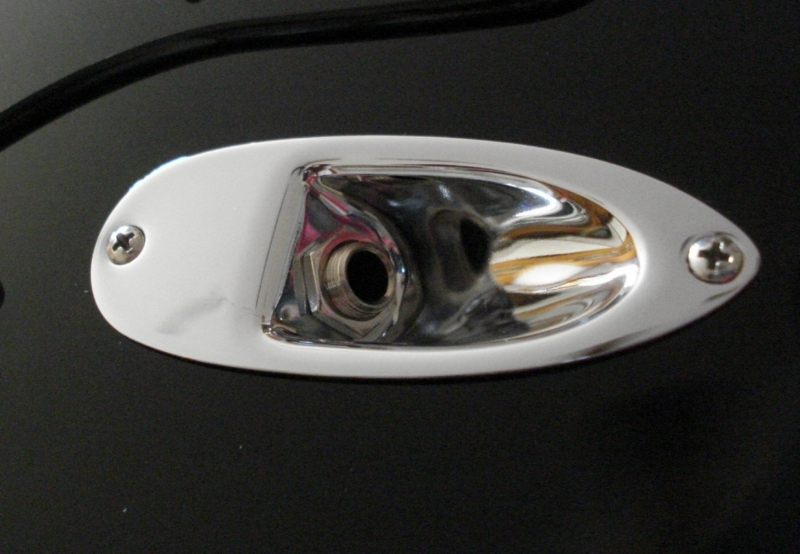

Plegamos bien el cable en su alojamiento y después de colocar los dos tornillos , ya tenemos el jack de salida y su soporte en su lugar .

http://i1129.photobucket.com/albums/m520/Geminis260/DG%20BLACK%20STRAT%20REPLICA/163_Jacksalidacolocado.jpg

Bueno , pues ya tenemos el cuerpo con el pickguard colocado , llevando instalado el nuevo circuito electrónico , así que en el siguiente capítulo trabajaremos en el mástil .

¡ Hasta entonces , y un abrazo ! . :amigos: http://www.en.kolobok.us/smiles/artists/phil/phil_04.gif
