TonyGT-Ibiza escribió:

Vaya ni idea sobre este transistor.

Cuál pondríamos aquí?

Cualquier npn, da un poco igual, aunque a más ganancia más filtra en teoría. Pero creo que el efecto es tan pronunciado que incluso un 2n2222 de baja ganancia irá bien. Lo que hace es como multiplicar el valor del condensador de filtro por la beta (o hfe) del transistor. Además ya apenas pasa corriente por la resistencia del filtro RC, así que se puede subir el valor de la resistencia del filtro.

TonyGT-Ibiza escribió:

Otro tema es el de los silbidos, si ponías el gain a tope silvaba, habrá que mirar la pista del input y gain que sea corta.

Sí, eso fue de las primeras cosas que corregí cuando me lo dijiste. Tengo además la resistencia esa en la pata 2 del pote de gain por si acaso hay que recortar el último tramo del pote

Vaya, entonces bien vale la pena pedir unas cuantas placas, si quieres hablamos por privado.

Perfecto. He editado el último mensaje explicando un poco mejor lo que hace el transistor, por si lo quieres revisar

dazz escribió:

#3075 por dazz hace 38 minutos
Perfecto. He editado el último mensaje explicando un poco mejor lo que hace el transistor, por si lo quieres revisar

Guay, gracias

dazz escribió:

Cualquier npn, da un poco igual, aunque a más ganancia más filtra en teoría. Pero creo que el efecto es tan pronunciado que incluso un 2n2222 de baja ganancia irá bien. Lo que hace es como multiplicar el valor del condensador de filtro por la beta (o hfe) del transistor. Además ya apenas pasa corriente por la resistencia del filtro RC, así que se puede subir el valor de la resistencia del filtro

Hay algún video de electrónica fp que lo explique?

Para válvulas uso los videos de David y para transistores uso electrónica fp.

#3077 Mira este video. Es un poco largo y solo he visto los primeros minutos

No conocía este canal, gracias tío.

#3079 Estoy viendo el video ahora y es super teórico. Yo me informé del tema con otro video mucho más didáctico para gente de nuestro nivel, pero está en inglés me temo

Gracias por los vídeos,,, en un futuro los veré, tengo algunos pedales “aparcados” por diferentes problemas que ya ni me acuerdo jejej y seguro que me vienen bien los vídeos,,,

Que putada que no estén en español.

Dazz, no sería, esto más sencillo para, entenderlo?

https://es.m.wikipedia.org/wiki/Multiplicador_de_capacidad

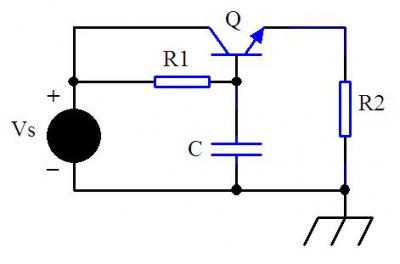

Un multiplicador capacidad es un transistor configurado de manera tal que actúa para multiplicar el valor de la capacidad del condensador conectado a su base por una cantidad igual a la ganancia de corriente del transistor (β). Este circuito se encuentra generalmente en fuentes de alimentación donde es de importancia minimizar la fluctuación.

Operación
R1 y C forman un filtro pasa bajo y ayudan a alisar cualquier fluctuación en VS. R1 provee la corriente de carga así como la corriente de la base del transistor (denotado por Q). R2 es la carga en el circuito. Sin Q, R2 sería la carga en el condensador y C tendría que ser muy grande para mantener la fluctuación baja. En cambio agregando Q en su lugar, la carga que ve C es simplemente la corriente de la carga reducida por un factor de β. Inversamente, C aparece “multiplicado” por un factor de β a la carga. Observe que este circuito no es un regulador de voltaje, puesto que el voltaje de la salida varía directamente con la entrada VS. El voltaje de salida es el voltaje de entrada VS menos el voltaje colector emisor de Q V ce. Valores más grandes de R1 (y de C) reducen la ondulación de la salida. En desventaja esto hace que la salida suba de voltaje lentamente hacia el valor requerido (especialmente cuando la carga está conectada), debido a una constante más grande de tiempo de R1 y de C.

Sí, a mi la explicación de wikipedia me parece bastante clara
