¡JCM800 preamp sin ruido por 15€!

Otra opción es meterle una etapa de potencia clase D alimentada con los 12V de los filamentos. Con eso sacas unos 15W con un altavoz de 4 ohms o 8W con 8ohms

TPA3116D2, TPA3118D2

Y salen tirados de precio. Si tienes manera de subir el voltaje de alimentación de la etapa a unos 20V sacas unos 40W

https://www.ebay.es/itm/DC-12V-24V-TPA3116-Mono-Channel-Digital-Power-Audio-Amplifier-Board-BTL-Out-100W/112720738899?_trkparms=aid%3D222007%26algo%3DSIM.MBE%26ao%3D2%26asc%3D50724%26meid%3Da9a24fb3b74640889023d6c4172cc087%26pid%3D100005%26rk%3D5%26rkt%3D5%26sd%3D112750077783%26itm%3D112720738899&_trksid=p2047675.c100005.m1851

OFERTAS Ver todas

-15%

Hughes&Kettner TubeMeister Deluxe 40

679 €

Ver oferta
-14%

Harley Benton MSB-5 ASP

299 €

Ver oferta
-52%

Hughes&Kettner Spirit AmpMan Modern

96 €

Ver oferta

Donde se ponga una etapa a valvulas ....yo personalmente la prefiero en vez de a transistores...y tampoco es tan dificil...tonygt lo hizo y podria decir la experiencia haber si vale la pena...

También te puedes montar el jcm800 y saliendo de el out te haces una etapa a 5w con 1 triodo y un pentodo y lo montas todo en la misma caja.
Tonygt lo hizo pero sin triodo osea al jcm le agrego un pentodo con varios componentes lo tienes hecho y el trfo salida es facil.

Y luego vienen los pros y contras...ejemplo...otras 12vac filamentos y ahora necesito 6.3v para el pentodo...vale pongo regulador 7806 con disipador....ostras pensandolo bien le pongo 2 pentodos asi con 12vac alimento todo...eureka arreglado...
Ostras el trafo salida tiene que ser con tap central y 180v 180v 0v...y par 4ohm y 8 ohm...el secundario del trafo tiene que tener 9v y 13v...vaya putada....ahi queda....el ejemplo.

La alimentacion de los filamentos cuando es en continua es un rollazo, a la que metes los 78xx se calientan mogollon, yo prefiero en alterna y referenciando los filamentos a un divisor de tension, te quitas muchas complicaciones.

Lespaul, este es el hilo que hice del ampli:
https://www.guitarristas.info/foros/amplificdor-jcm800-6w-20-euros/306519

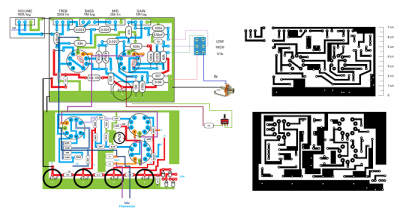

hay esquemas para montarlo en dos placas es mejor, una para la etapa y otra para el preamp, tambien tengo un push pull, ese evidentemente lleva 5 valvulas, no como el single ended que lleva 3, pues el push pull tiene que llevar las dos 12ax7 del preamp, una tercera 12ax7, que no es del preamp, si no que mas bien pertenece a la etapa y luego por ultimo un par de tubos de el84.

Yo cuando me anime voy a montar un push pull de 18w!
Pero lo voy a hacer en un gabinete separado para que me sirva para el previo fender(que tampoco hice todavía) . todo proyecto a futuro!

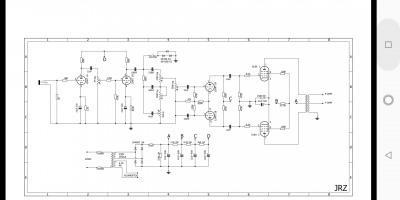

Realmente como digo, yo tengo un diseño del jcm800 que no he posteado todavia en push pull de unos 20w, como decia, 3 valvulas 12ax7 o 6n2p, me da lo mismo y luego dos pentodos el84, cuando hablamos de la etapa de potencia hablamos de una 12ax7 inversora y las dos el84 y cuando hablamos del previo hablamos de las dos valvulas de 12ax7, asi es.

Archivos adjuntos ( para descargar)

#2347 claro, este es el que me habias mandado! Entonces yo si lo haria por separado precisaria un trafo extra para los filamentos. Probaste referenciando los filamentos a 10vdc? A mi no me dio resultado, me quedo mejor con 1k q masa. Con 100 ohms no he probado.

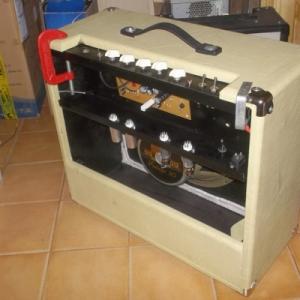

Pues si quereis montar un 18w os aconsejo este...la unica mod que le hice fue los diodos 1n4148 instalarlos en el switch atornillados sin soldar.

Archivos adjuntos ( para descargar)

amp-valv-18w (1).zip

▶ 1 respuesta directa

La pcb es 20x10cms.y sobra un pelin.
Para mi gusto tiene las pistas muy finas
Seguramente si el que la diseño me envia el gerber lo modificare y las hare un pelin mas anchas.

#2349 ese lleva las válvulas cableadas fuera de la pcb? Que preamp tiene, el mismo del jcm 800?
Por cierto esta hermoso!

https://youtu.be/Q7H8-G099q0
Ya hare una review cuando no esten los vecinos y pueda tocar a ostias puas como a mi me mola...de momento asi suena con un 16ohm y cono 12...pero oe pondre un celestion a 8ohm.
