txemasred
#25 por txemasred el 11/11/2019
Así lo haré.
Un saludo y gracias por todo.
Subir
txemasred
#26 por txemasred el 27/12/2019
Saludos.
He construido el Fuzz y sonando.
Tuve que revisar el diseño y encontré algún error en mi esquema.

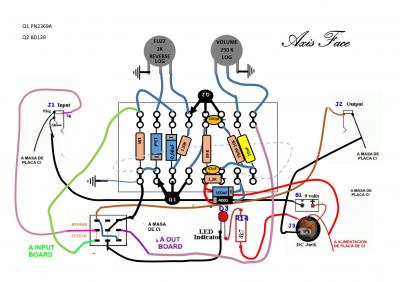

Adjunto el último esquema con correcciones localizadas.
Aunque me gusta el sonido, aprecio algunas cosas.
Al girar el potenciómetro de volumen, tarda casi un tercio del recorrido en empezar a actuar y sube poco en el último tramo (20% final) del recorrido.
No aprecio los pedales que alteran demasiado el sonido. Pero este lo altera poco. Me encanta (también el ts808 con 0 drive), pero...debiera de alcanzar más Fuzz con el pote a tope.
Cuando tenga un poco de tiempo le doy otra vuelta al asunto, ya que me gusta el sonido (coge cuerpo y sustain?), con un ligero toque de graves.
De momento voy actualizando información, esquema y fotos.
Un saludo, espero que estéis disfrutando las fiestas y os deseo salud y que encontréis un sonido mejor el año que viene.
Archivos adjuntos ( para descargar)
Axis Face corregido.jpg

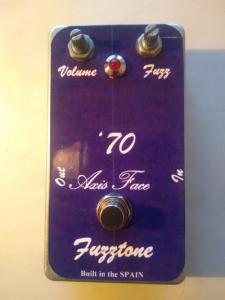

Frontal Fuzz Axis Face.jpg

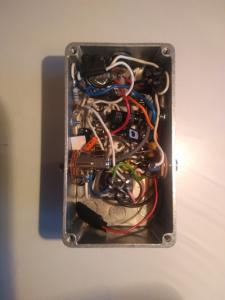

Circuito Fuzz Axis Face.jpg
Subir
txemasred
#27 por txemasred el 27/12/2019
Por cierto, se me olvidaba.
En el colector de Q2, solo alcanza 3,9v, con el trimmer totalmente girado al mínimo.
Debería poder regular el trimmer para alcanzar los 4,5v óptimos.
Un saludo.
Subir
toni diaz
#28 por toni diaz el 27/12/2019
Todos los fuzzes están diseñados para actuar sobre un amplificador "calentito" ligeramente saturado, que es como suena gordo y comprimido.
De todas maneras que transistores has utilizado?
Yo suelo poner zócalos e ir probando diferentes transistores,
Subir
txemasred
#29 por txemasred el 28/12/2019
He colocado los que pongo en el esquema:
Q1: PN2369A
Q2: BD139
Subir
