Funcionamiento de un tone stack fmv

Miguel
#49 por Miguel el 30/01/2018
Se ve que no se mueve apenas la frecuencia de corte.

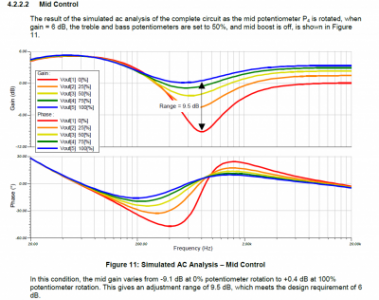

El efecto de los medios es este
Archivos adjuntos ( para descargar)
Subir
Miguel
#50 por Miguel el 30/01/2018
Vemos que bajar los medios reduce su ancho de banda por la izquierda, y disminuye su ganancia.

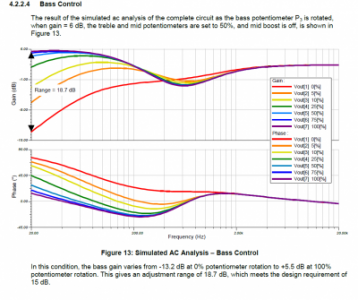

Por último el efecto de los bajos es este
Archivos adjuntos ( para descargar)
Subir
Miguel
#51 por Miguel el 30/01/2018
Se ve que la gain de bajos se altera, y que la frec de corte de agudos varía sensiblemente entre la curva roja y la morada.

En resumen, que el análisis simplificado cualitativo se corresponde (no a primera vista, pero sí cualitativamente) con los datos numéricos cuantitativos reales.
Subir
Miguel
#52 por Miguel el 30/01/2018
Y hasta aquí llega mi análisis de un tone stack FMV.

Todo lo visto era para analizar uno ya existente, pero si lo que quieres es diseñar tú uno propio no hay más que seguir el camino inverso: partiendo de las frecuencias de corte deseadas despejar de las ecuaciones los valores de las resistencias y condensadores… Puede parecer más complicado, pero dado que los valores de resistencias y condensadores están normalizados al final hay que probar con pocos valores hasta llegar al efecto deseado.
Subir
Miguel
#53 por Miguel el 30/01/2018
Y aquí despido esta serie de posts sobre COMO FUNCIONA UN TONE STACK TIPO FMV.

Espero que a alguien le haya sido de utilidad.

Intentaré poner otros posts sobre otros asuntos que me interesan del mundillo de construcción de amplis handwired. De hecho estoy preparando un hilo sobre el CATHODE FOLLOWER, que en algunos sitios hablan de él como quien ha visto un unicornio y que el sonido de tu ampli va a ser una chusta o no dependiendo de si tiene o no cathode follower; y en otros sitios llegan a decir que simplemente como las 12AX7 tienen dos triodos, cuando sobra uno ponen un cathode follower para no dejar ese triodo vacío… Pero antes tengo que ordenar todas mis notas que no es poco : - /

¡Y estad atentos a mi sección de anuncios, ya que allí iré poniendo los amplis que ponga a la venta! De hecho planeo en los próximos días subir unos vides de los dos que tengo a la venta actualmente (el 5E3 y el AC30).

Y como siempre...

¡SALUDOS Y ROCK’N’ROLL! :banda_rock:
Subir
1
acamm
#54 por acamm el 30/01/2018
Buena explicación Miguel,
Para los vagos o faltos de imaginación (como yo) les puede resultar útil este programilla que muestra las gráficas para distintas configuraciones. Seguro que muchos ya lo conocéis:
http://www.duncanamps.com/tsc/download.html
Salud.
Subir
Miguel
#55 por Miguel el 30/01/2018
¡Muy guapo!

Aunque acabo de viajar en el tiempo 25 años atrás... cuando después de pasarme un año entero para pasarme el Super Mario Bros, de principio a fin, me suelta un colega dónde estaban los atajos...

Después de tanto currele y resulta que esto ya existía!!!! :muro2:
Subir
toni diaz
#56 por toni diaz el 30/01/2018
Jajaja hombre que este programa es bastante antiguo. No te quepa duda lo agradecidos que estamos la comunidad de electrónicos del foro por el curro que te has dado.
Personalmente tenía olvidados muchos conceptos y cálculos. :brindis:
Subir
NiLace
#57 por NiLace hace 2 semanas
Miguel,

Vi tu post en éste momento y me lo guardé para cuando “tuviera tiempo”.
Quería darte las gracias por compartir esta información y sobre todo por hacerla suficientemente sencilla para que la entendamos todos.

De lo más útil que he leído en mucho tiempo.

Mil gracias.
Subir
Miguel
#58 por Miguel hace 6 dias
¡De nada hombre! ¡A mandar!
