Los del foro nos vamos a currar un clon del jcm800 a 18w

Si quitas el pre pot la 47k mientras este a masa no hay problema es la que va a los triodos .

Ok, muchas gracias,,, tomo nota, de momento es solo una idea, pero quería saber si se podia hacer sin complicaciones,,, jejej

Bueno señores,,, pues ya tengo funcionando al 100% el ampli, he solucionado los problemas que tenía con el booster y el presence,,, y estoy super contento del resultado, me tengo que familiarizar con los controles ya que veo que es muy sensible a la posición de los potenciometros,,, a todos!!! cambias el sonido en un plis y a mi me falta también experiencia en el manejo,,, tengo que jugar mucho para ajustarlo a los sonidos que me gustan jejej

El presence es un poco como escucharlo de lejos ó de cerca,,, "recorta" muy bien el sonido es un poco lo que he observado, da juego jejej

El siguiente paso sera medir tensiones para ver si esta todo correcto ó es conveniente corregir algún valor,,,

Y luego ya grabare con el movil unas muestras de sonido para subirlas,,,

Muchas gracias a todos por ayudarme en la realización de este montaje, no hubiera sido posible llevarlo a cabo sin vuestra ayuda, mil gracias!!!

Y unas cervezas por supuesto si alguno se cae por Madrid!!!

Princi te felicito ya sabia yo que serias el siguiente en acabarlo...estaria bien que cuando puedas expliques como has hecho lo del booster etc...saludos..
Haber si llega la pcb del soldano y me lio con el...

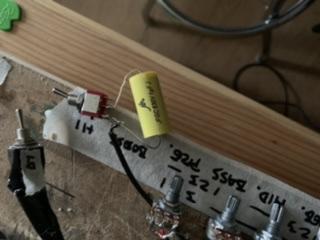

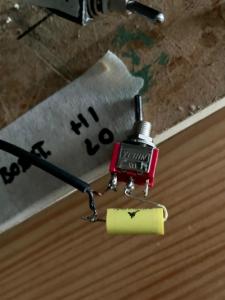

Bueno pues saque el condensador de la PCB y me seguía fallando,,, entonces pensé que el propio condensador podia estar mal ya que era uno reciclado del mismo tipo de 1uf que había utilizado en el ampli de 6w,,, así que lo cambie por otro de 220nf 275v y lo conecte al propio switch, lejos de la pcb,,, y salió funcionando bien, aumenta la potencia al activarlo aunque no satura al nivel del de 6w, no obtengo una distorsión tan pronunciada,,, en el de 6w estoy muy cerca de un soldano y este se queda un peldaño por debajo.

Quiero probar con otro condensador de 1uf 630v por curiosidad, pero tal y como esta ahora, esta bien, eleva el volumen y con ello la saturación.

Luego también lo que hice fue darle una vuelta a todas las masas,,, "reforzándolas" desde la alimentación hasta el volumen,,, yo tengo todos los potenciometros fuera de la PCB, también apantalle el jack de entrada y el switch LO/HI

Hecho esto salió funcionando bien,,,

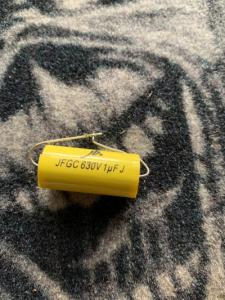

Este es el "tanque" que quiero poner para ver diferencias,,,

Cuando yo vi en un foro guiri la mod esa del condensador que tu has puesto, proponian un 220nF, lo de poner 1uf fue cosa mia por que permite sacar mas ganancia, ya de 1uf para arriba no merece la pena subir por que no notas diferencia, pero si quieres poner un 2u2 electrolitico no hay ningun problema, funcionan bien, siempre y cuando pongas la pata positiva mirando al catodo del triodo y la negativa mirando a masa.

Con 220nF cuando pones el gain a tope no guarrea tanto, pero tambien hay que decir que el efecto del de 1uf puesto al 6 o al 7 es el mismo del otro al 10.

Lo de poner cable apantallado es una muy buena idea, eres un tio cuidadoso con los montajes, salta a la vista en lo que te llevo visto,

Muy bien princi haber como suena eso pronto.

¿Iron maiden?

jajajaj

Si has acertado,,, yeeeeeah

Ya he hecho la prueba con el de 1uf y si es verdad que tiene un poco más de distorsión, pero le voy a poner el de 220nf para que sea diferente al de 6w

También por el tamaño le pondré el otro,,, jejej
