Los del foro nos vamos a currar un clon del jcm800 a 18w

#664 Pues no es obligatorio, pero una de las gracias de los toroides de alimentación es que se pueden poner apilados y así ocupan menos espacios. Si se apilan, lo único que se tiene que tener en cuenta es en no cerrar un anillo que pase por el centro de ellos, por que si no creas un corto. NO hace falta que unos vayan girados respecto a los otros. Lo bueno de los toroides es que no tienen fugas magnéticas, por eso no hace falta tener precauciones especiales.

OFERTAS Ver todas

-37%

IK Multimedia ToneX One

154 €

Ver oferta
-20%

IK Multimedia ToneX One Joe Satriani Ltd Ed.

218 €

Ver oferta
-15%

Kemper Profiler Player

579 €

Ver oferta

#673 Ostras!!! Muchas gracias por la información,,, yo los puse uno al lado del otro,,, pero inicialmente pensé en apilarlos con sus respectivas tapas de plástico y un tornillo atravesando los dos anillos,,, lo mismo hubiera hecho un corto,,,
Estuve haciendo pruebas con el ampli conectado y paseando los toroidales por todo el perímetro del ampli para observar ruidos,,, y no influyó en nada, los apilé también pero sin fijarlos,,, hubiera metido la pata de hacerlo,,, entiendo entonces que hay que dejar todo el hueco libre de uno de ellos,,, ni tornillo, ni tapa aunque sea de plástico,,, no?

Muchas gracias

1 respuesta directa

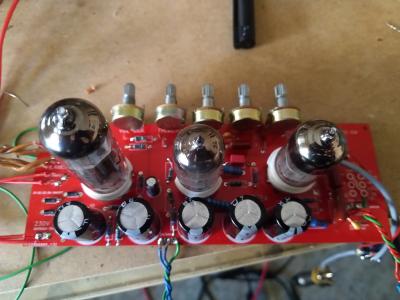

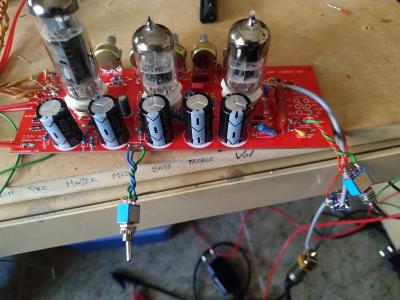

Bueno pues el jcm800 a 6w perfecto todo....tri/pen bien engel bosster bien sin pitido y sin apantallar.(cables de 5cms enrrollados3) modo hi y low

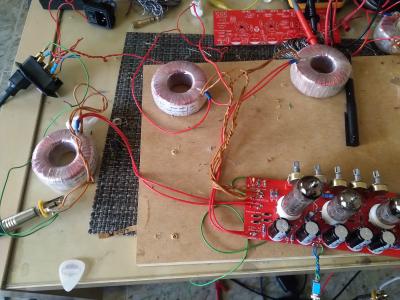

Probado con trafo salida toroidal a 220v 12v...unos 230vdc en mas +B.

Archivos adjuntos ( para descargar)

1 respuesta directa

princi escribió:
ni tornillo, ni tapa aunque sea de plástico,,, no?

SI, los puedes collar con el tornillo, la goma y la arandela de metal. El corto se hace si el tornillo fuera en forma de U y collado al chasis, es como poner una vuelta de conductor cortocicuitada.

#676 Ok, entendido,,, muchas gracias

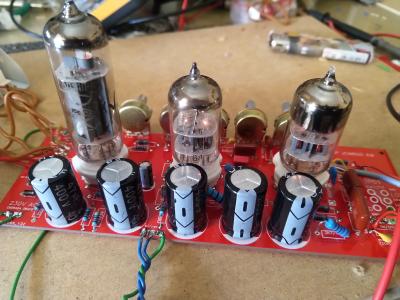

#675 Enhorabuena!!! A quedado muy chulo con la PCB roja, mola mucho,,,

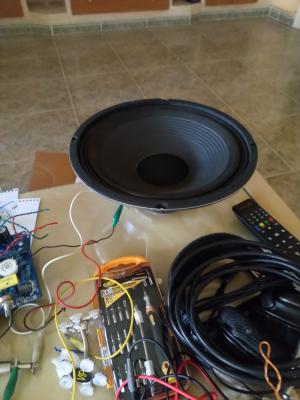

Con respecto al 18w pudiera ser (y habló desde la ignorancia ya me conoces) ,,,el propio altavoz el que hace ese pitido,,, el de 6w q he hecho tiene un ruido que considero normal,,, pero este ruido se acentúa si le conecto a la pantalla de un altavoz de 10” un G10, en cambio en el de 12” del VS se reduce bastante,,, ambos claro son de 8 ohmios

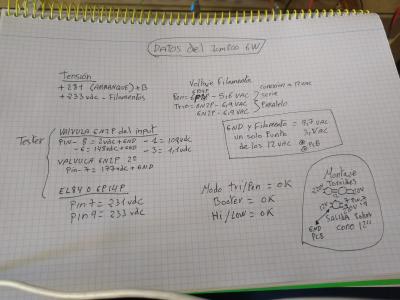

Datos testeados del 6w jcm800.

Archivos adjuntos ( para descargar)

Review 6w
Jcm800
https://youtu.be/z6-3zl5oA3A

Voy a probar los filamentos con alogenos a 12vac haber que pasa..esque los toroides me marcaban 14vac.en vacio.
Como los alogenos si son exactos 12vac haber que medida me da el caldeo del pentodo.

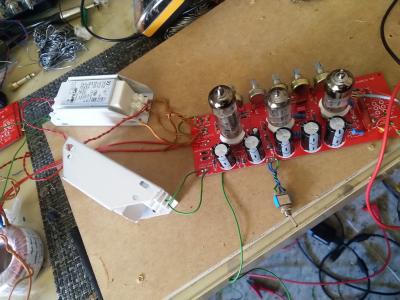

Con alogenos
5.4vac el84
6.8v triodos
....asi podria valer.

Archivos adjuntos ( para descargar)

Que guay.
