Los del foro nos vamos a currar un clon del jcm800 a 18w

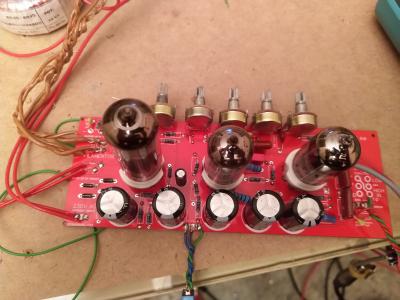

Hola he hecho el jcm800 6w pcb roja acabo de terminar asi en plan rapido pero no probe audio solo enchegar y apagar que es tarde.En principio va ..
Los filamentos a 12vac...que por cierto

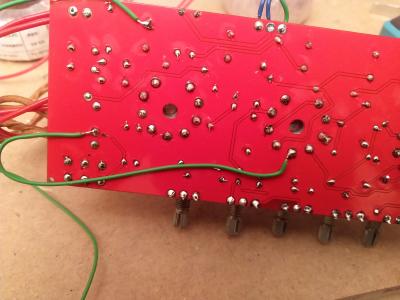

Hay que hacer un puente entre el Pad de 12ac y el pin 5 del primer 6n2p...

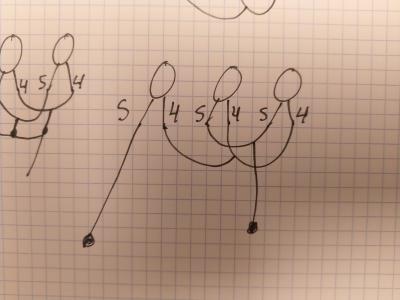

Asi son 2x6n2p en paralelo y 6p14p en serie...y los pines 5 y 5 de 6p14p y primer triodo o válvula van al trafo filamentos.

OFERTAS Ver todas

-59%

Hughes & Kettner Spirit AmpMan Classic

145 €

Ver oferta
-20%

tc electronic Hall of Fame 2

111 €

Ver oferta
-15%

Hughes&Kettner TubeMeister Deluxe 40

679 €

Ver oferta

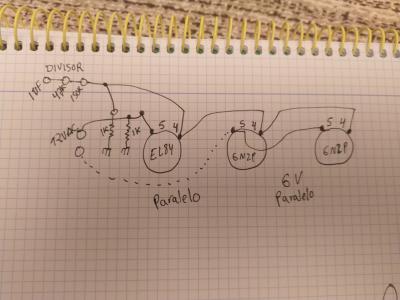

Aki es como va

Archivos adjuntos ( para descargar)

Los trafos son 3 toroides los mismos que el 18w...2 para filamentos a 12vac y el Mas B y trafo salida otro toroide que aunque sea a 12v es solo para probarlo
Hasta que ke llegue un trafo 5k salida nuevo.he tardado 2 horas en montarlo jajaja.Haber si funciona el modo tri pen
Etc.mañana os cuento.

Mira, creo que los 2 trafos de alimentación, deven ir apilados ( en el mismo tornillo con todas sus chapas y gomas ) y desfasados,.una bobina girada 180 °a la otra..
Y el de out tal cual desfasado del primer conjunto.
Alguien que aplique luz y conocimientos a este dato.........
KT88!!
Ayuda!!
Help, help!

Lo de los modos molaaa.
Las EL84 suenan bien también el tríodo!

Bueno los toroides vn con un plastico de protección no creo que haga falta ponerlos juntos ni separados creo da igual estos solo llevn 2 arandelas de plastico y un tornillo y tuerca.

El pote de medios, es log o Lin??

Las carcasas de los potes los podías unir con un hilo y a tierra- Chasis.

princi escribió:
tiene un ruido cuando subo mucho el gain y el volumen

Al final todo es lo mismo, el layout, las pistas de audio muy largas y sin apantallar, y luego esta la masa por otro lado, no es lo mismo llevarla por un camino que por otro.

Lespaulhc escribió:
Los filamentos a 12vac...que por cierto
Hay que hacer un puente entre el Pad de 12ac y el pin 5 del primer 6n2p...
Asi son 2x6n2p en paralelo y 6p14p en serie...y los pines 5 y 5 de 6p14p y primer triodo o válvula van al trafo filamentos.

Pusiste las 6n2p en paralelo entre ellas y la el84 en serie con estas y a 12v?

Por favor, podrías medir tensión en borbas de la pata 4 y 5 de la el84 y también de una 6n2p?

Gracias, es por que la el84 consume un poco más que las dos juntas y habrá un poco menos tensión.

Si tienes 5.7v el84 y 6.5 o 6. 7v en las 6n2p está bien, espero que la diferencia no sea muy grande, no debería, y los filamentos tienen tolerancia, un 10% creo.

Kenworht escribió:
Las carcasas de los potes los podías unir con un hilo y a tierra- Chasis

Está muy bien conectarlo todo a masa, eso ayuda a eliminar ruidos, yo los trafos los chasis los llevo a, masa también por un cable ellos solos a la regleta del cable de corriente y ahí los junto todos, no me gusta mezclar masas en otros puntos que luego hay bucles y generan ruido

Luego os digo todo cuando lo pruebe
Las pcbs estas es todo masa un solo punto las 2 caras y los pots se unen cuando haga el frontal con aluminio
Pero primero haber si funciona todo bien y sin ruidos.
