Fender Telecaster Custom

alejandro
#25 por alejandro el 07/09/2021
otropaco escribió:
¿El CNC es tuyo? Mataría por uno así de grande ¿Como por cuánto podría salir, aproximadamente? Cuando veo maquinitas así me entra más GAS que por instrumentos...


Hola ... como estas . sisi, es mio ... me lo hice yo, no es tan dificil solo es cuestion de ganas y un poco de tiempo, cuanto me salio ?? ni idea, fui comprando las piezas a lo largo del tiempo hasta que undia me puse y las ensamble ...!!!
Animo no es tan dificil .!!
Saludos.
Subir
OFERTASVer todas
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
Thorin
#26 por Thorin el 07/09/2021
Muy buenas Alejandro!! Yo nunca he construido una guitarra...pero estoy harto de seguir hilos aquí...y la tuya está quedando muy bien....

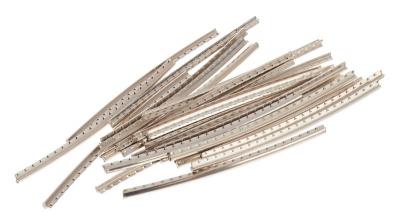

Solo me surge una duda....¿estas seguro que el ranurado de los trastes está bien? En los otros hilos que he visto de los compañeros, los cortes para insertar el traste, son infinitamente mas finos que los tuyos...parece que hayas hecho un canal donde insertar una pieza metalica del ancho del traste....cuando el traste por debajo, solo tiene una pletina muy fina...



Salud!!
Archivos adjuntos ( para descargar)
Subir
alejandro
#27 por alejandro el 07/09/2021
Thorin escribió:
Solo me surge una duda....¿estas seguro que el ranurado de los trastes está bien? En los otros hilos que he visto de los compañeros, los cortes para insertar el traste, son infinitamente mas finos que los tuyos...parece que hayas hecho un canal donde insertar una pieza metálica del ancho del traste....cuando el traste por debajo, solo tiene una pletina muy fina...


Hola como estas .. ??

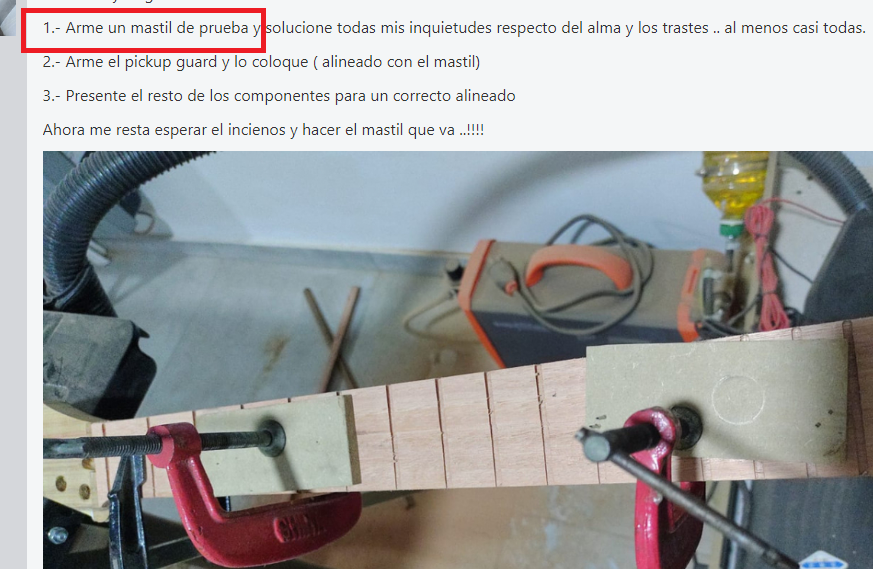

No claro que no esta bien ... ese mástil lo hice con maderas de pruebas .. el ranurado es de 3 mm, los trastes bailarían hasta si los pongo al revés ... Estaba analizando el tema del alma y quería probar algunas cosas, ente otras la precisión en la separación de los surcos que si los hago de 0.5 / 0.6 son tan finitos que no llego ni a una decima de tolerancia en la medición, de esta forma coloco dos rayitos de bicicleta y con un comparador mido hasta con milésimas ... jjejejej,

Para el mástil que corresponde estoy esperando un listón de incienso o grapia ( aun no me decido ) y para la trastera ya tengo preparada una tablita de ébano bien asentada, el único problema que tengo es que la fresa mas chica que tengo es de 0.8 y no me da para gastar los 5.000 pesos que sale una 0.5 mañana voy a probar con un pedacito de traste a ver si con los 0.8 va bien, porque tampoco consigo sierra u hoja de serrucho de esas medidas.

Saludos ..!!!

EDITO: NO ESTABA SEGURO DE HABERLO ACLARADO ANTES PERO SIP ... LO ACLARE.

Subir
Thorin
#28 por Thorin el 07/09/2021
Tienes razón...lo habías dicho...y yo lo había leído... pero cuando vi esas trincheras se me olvidó 🤣🤣

Ya me extrañaba...

Salud!!
Subir
alejandro
#29 por alejandro el 07/09/2021
Thorin escribió:
Tienes razón...lo habías dicho...y yo lo había leído... pero cuando vi esas trincheras se me olvidó 🤣🤣


Me imaginio ..!!! jajaja, no pasa nada .. a hi hijo casi le da un infarto tambien ...

Fijate por el post 1 que lo edite para colocar unos videos de Michel Tarr ... un lutier impresionante.
Saludos.
Subir
alejandro
#30 por alejandro el 08/09/2021

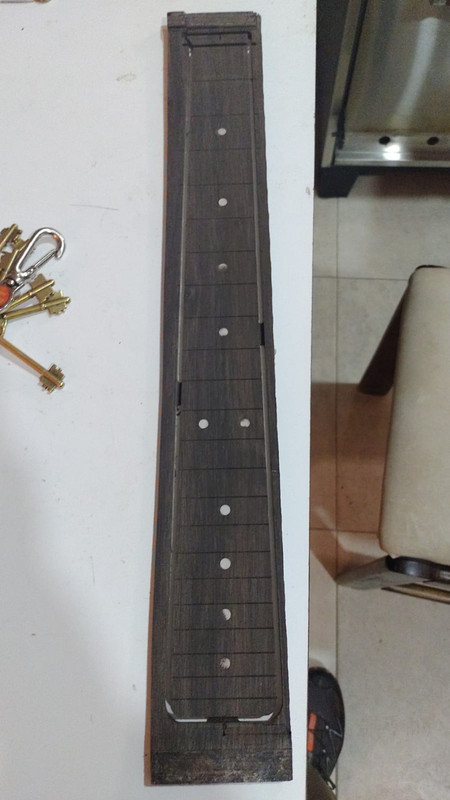

Hola, la verdad que hoy no pensaba hacer nada ... esta muy feito el dia ... pero me quede preocupado por el amigo Thorin, no me gustaría que le de un acv por las trincheras de mi trastera de prueba, así que me puse manos a la obra con el ébano y ya la dejo preparada para mas adelante, (foto 2)

Por otra parte siempre tuve la inquietud de como miden el radio de los "fret board" trastera, todos te dicen " ... podes usar radio de 7.5, 9.5, 12...", y te cuentan las virtudes de cada uno, y TODOS te dicen, lo compre en una casa de luthieria ... menos mal que existen, el dia que cierren se acaban los luthier ... jejeje.

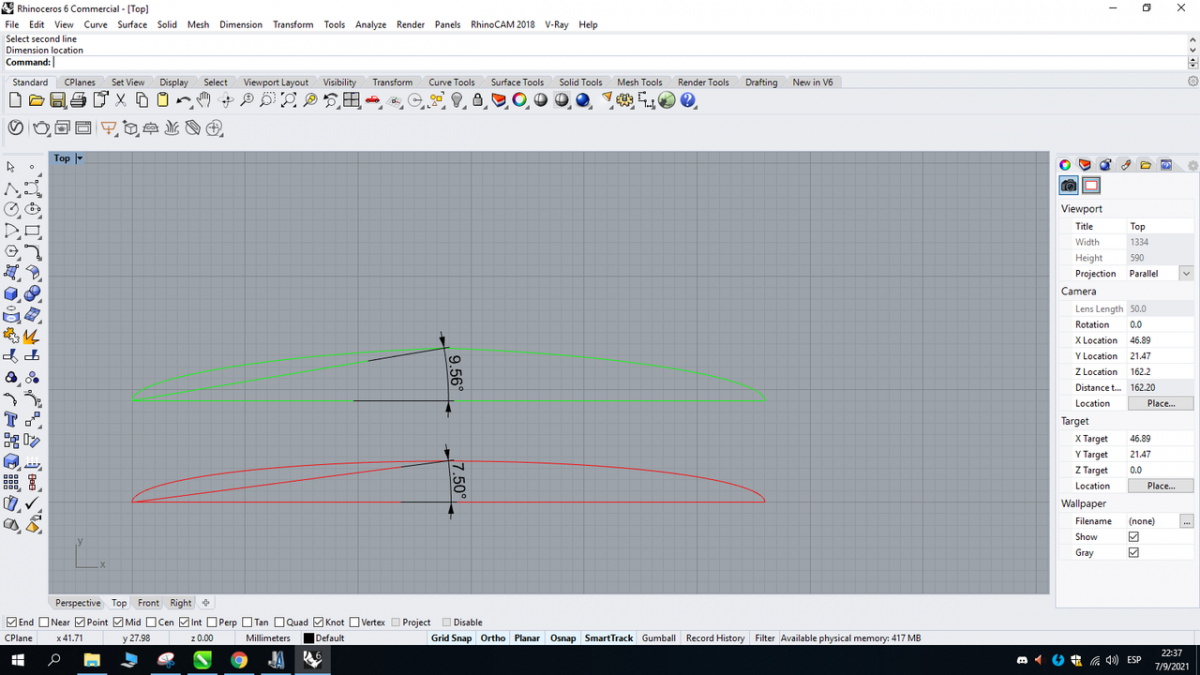

Bueno creo haber logrado entender cual es la mecánica para medir el radio, ya que en realidad lo que te venden es un taco con una tangente o arco tangente, no hay forma alguna de saber si "ese taco" realmente representa un radio de 9, 7 o lo que sea. Creo que la forma de efectuar el calculo es con un arcotangente ( pedacito de circulo) y describiendo una diagonal al centro. (foto 1), si estoy equivocado me dicen y porfa me explican como se mide porque ni en pedo pago $ 2000 por un taco de borrador calado.



Saludos.
Subir
2
alejandro
#31 por alejandro el 09/09/2021
Hola ... hoy escribo para AUTOCORREGIRME. Y de paso contarles de "donde viene el bendito radio", busque por todos lados, finalmente me lo explico un luthier.

El radio es "porción de circulo" ( no digo nada nuevo ya lo se ) pero la duda siempre fue ( mia en todo caso ) de que circulo. ???

Pues bien, hace referencia al tamaño en pulgadas "del radio" al que hacemos referencia, asi pues.

Radio de 7.25 hace referencia a un circulo de 7.25 pulgadas, que traducido en centimetros es 184.15 cms.
Radio de 9.5 hace referencia a un cirulo de 9.5 pulgadas, que traducido en centimetros es 241.3 cms

Que porcion de circulo ??? pues ... mas alla de ser indistinto, por prolijidad y comodidad, seria la porcion que se correspodne al ancho del diapason.

Los comerciales que se venden son todos del mismo ancho, al menos los que yo estuve mirando, y si de repente quisiera hacer un traste mas ancho ( por el motivo que fuera ) no me servirian o tendria que hacer doble trabajo "radiando" del total del cuerpo de la trastera.

Asi mis amigos, con esta simple explicación pueden fabricarse el taco de lija de los grados que se les den la gana y no pagarían 2000 pesos por un borrador sin fieltro.

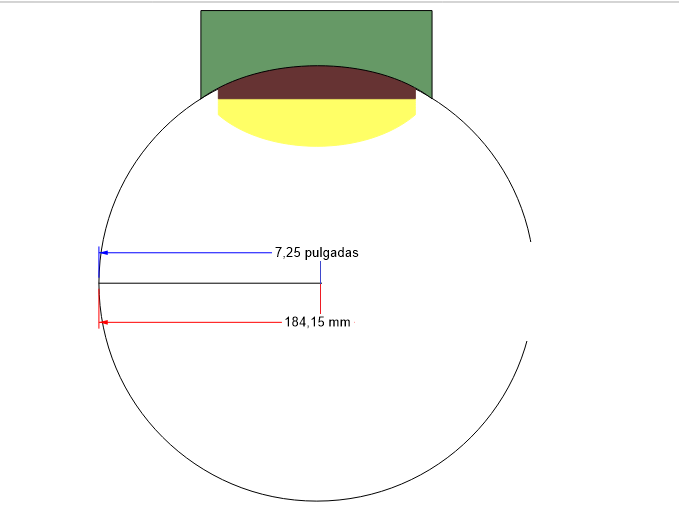

Un saludo les dejo una imagen.

EDITO: En atencion a la correccion del Toni Diaz, pongo el dibujo como corresponde. Saludos.


y un enlace que encontré después que me lo explicaron .. .

https://www.guitarristas.info/reportajes/radio-diapason-guitarra/7808

Saludos.
Subir
toni diaz
#32 por toni diaz el 10/09/2021
Solo una pequeña corrección, en el dibujo has puesto el diámetro, el radio es la mitad de este
Subir
alejandro
#33 por alejandro el 10/09/2021
toni diaz escribió:
Solo una pequeña corrección, en el dibujo has puesto el diámetro, el radio es la mitad de este


Si claro. Excelente corrección. Mañana actualizo el dibujo.
Recién me avivó que el enlace que puse es de este mismo sitio ... Jajajaja

Saludos
Subir
alejandro
#34 por alejandro el 10/09/2021

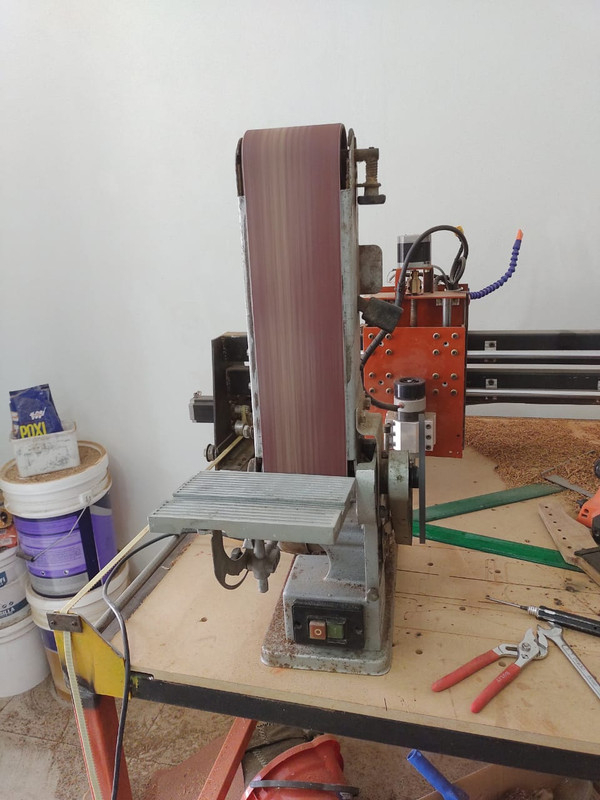

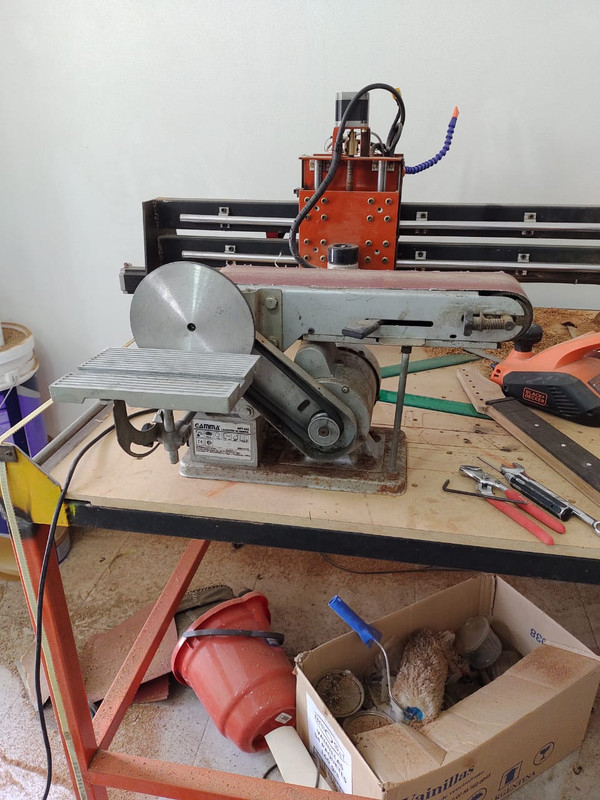

Avanzamos un poquito mas ... Primero un poco de trabajo en el taller, mantenimiento y puesta a punto de mi vieja lijadora de banco ... le hacia falta.

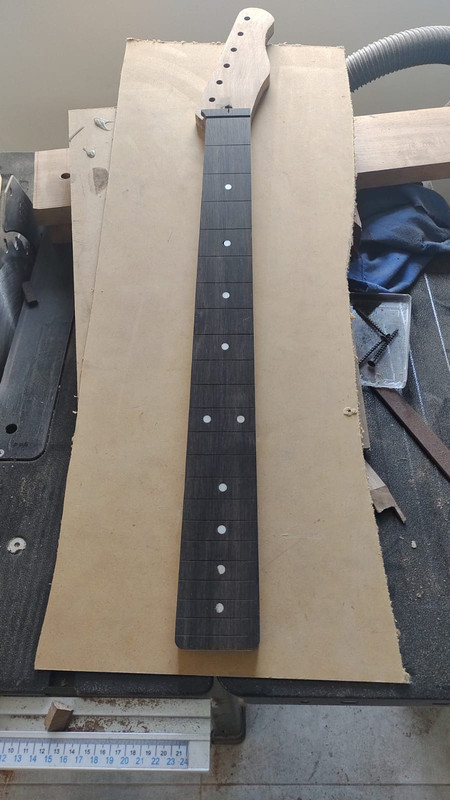

Despues el mastil encolado, con su alma y alguna mano leve de lija. Por suerte trabaje en el CNC con un sobre espesor de seguridad de 0.15 ... digo por suerte ya que no deje cagada por hacer con este mastil, por suerte las fui sorteando una por una y DE PEDO quedo como corresponde.


NOTA: El cnc es MUY UTIL, pero como toda maquina compleja requiere concentración, no se puede estar maquinando y atendiendo el teléfono o boludeando con la computadora, y eso fue exactamente lo que hice y casi me cuesta un dinerito en maderas y tiempo. Por suerte pude sortear todo de modo elegante.

Saludos.
Subir
alejandro
#35 por alejandro el 16/09/2021
Sigio avanzando lento per seguro, hoy les dejo unas imagenes con pequeños comentarios, pongo los thumbs porque son varias y sino se hace muy largo. Me encontre con algunos problemitas que he ido solucionando, y de hecho aun estoy solucionando, esto por ser mi primera y no manejar bien el tema del orden de las cosas y la paciencia para preparar antes.

Problema 1: Me quedo "panza" en la base del mastil. Porque, ? No pedi la madera cepillada a la medida exacta lo que me obligo a utilizar una cepilladora manual ( no tengo de banco) y la precision de la manual no es la misma. Esto me obligo a detener todo hasta armar una rectificadora de planos de madera.

6ad5cfb42887c249af53f2e5235c2-2728652.jpg 8087469b051b77b4664a75b92739e-2728652.jpg

Problema 2: Me quedaron unas imperfecciones en la base del mastil ( no se ve porque encaja en el cuerpo ) y en el clavijero, que se corrige con lija y paciencia, por el resto quedo bien derechito todo andubo al pelo la rectificadora:

d9753c2cb3acc085cbe27a445b95d-2728652.jpg 98ea56dcb5483c3bd986c5a7c35a7-2728652.jpg 289a242945b9e434661ab1634089c-2728652.jpg d1d70d2771c036de6f16010b1c484-2728652.jpg

Problema 3: Sin el serruchito especifico es casi imposible hacer los surcos para los trastes, por suerte me prestaron uno que por desgracia estaba desafilado asi que a comprar un serruchito .. y a aserrar.

7a7fd63bf74f1b843bb962209eb79-2728652.jpg dfb54addb172bdfbe66aa042e2fcb-2728652.jpg 3527e608d612185e3aeb156ba1a9f-2728652.jpg

Problema 4: En realidad no es un problema es una necesidad, arme una guia para que el taco de lijado corra derecho y no se desvie en el lijado, esto (el desvio) genera problemas casi imposibles de corregir, asi que preferi demorar un poco y hacer las cosas bien.

0500e6a2b47c31bb569bace38145c-2728652.jpg 8b04fcc823fc5485ab01666e03150-2728652.jpg dcfac32742de948888ecf25ec045f-2728652.jpg a6799abb18783bf9390758f77060d-2728652.jpg

El resultado fue bastante prometedor, el radio quedo muy bien implementado, y con ayuda de polvo de ebano y cianocrilato corregi todas las marquitas de los inlays que quedaron muy bien.

c2cd8ccabc18e206d965045500f64-2728652.jpg cf41d13aa3583fc7d9d7233afbbce-2728652.jpg 59dfdc2c13500ea1e92c55db71194-2728652.jpg 4137c40dcf83b20e87dca8f9b12cd-2728652.jpg

Problema 5: cuatro trastes se me desalinearon, los ultimos, ahora estoy viendo como corregir eso, creo que con el mismo cuerpo del traste lo corrijo pero tengo que terminar el radio, terminar los caladitos y verlo bien.


Saludos.
Subir
1
Vicent
#36 por Vicent el 16/09/2021
#35

Buen trabajo Alejandro!

Una consulta... Me compré una radiar Bosch con regulación de velocidad con la intención de usarla como motor para una posible lijadora de husillo y aplanadora como la que te has hecho. ¿Podrías decirme que tal te fue el lijado con la aplanadora? Me interesa mucho, pues para lijar, aplanar o regruesar caras me interesa mucho.

Gracias!
